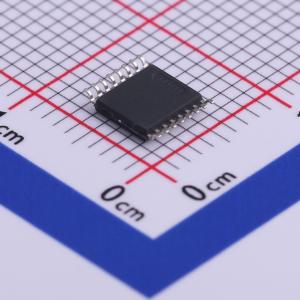

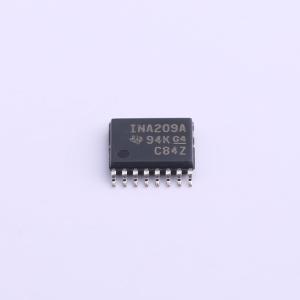

温馨提醒：图片仅供参考，商品以实物为准

INA209AIPWR

高侧测量双向电流/功率监测器带I2C接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA209 具有模拟比较器的 26V、12 位、I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA209AIPWR
商品编号: C485527
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.102克(g)

商品参数

商品概述

INA209是一款带有I²C接口的高端电流检测电阻和功率监测器。INA209可同时监测检测电阻压降和检测电阻母线电压。可编程校准值与内部乘法器相结合，可实现安培值的直接读取。另一个乘法寄存器可计算功率（单位：瓦）。INA209具备两个独立的片上看门狗功能：警告比较器和过限比较器。警告比较器可用于监测较低的警告限值，并包含用户定义的延迟。过限比较器有助于监测可能需要立即关闭系统的上限值。 INA209还包括一个模拟比较器和一个可编程数模转换器（DAC），二者结合可为电流过载情况提供尽可能快的响应。 INA209可与已使用电流检测电阻的热插拔控制器配合使用。可选择INA209的满量程范围，使其处于热插拔控制器的检测限值之内，或足够宽以包含这些限值。 INA209可检测电压范围为0V至26V的母线检测电阻。该器件采用单一+3V至+5.5V电源供电，最大电源电流为1.5mA。其工作温度范围为-25°C至+85°C。

商品特性

可检测0V至+26V的母线电压
报告电流、电压和功率；存储峰值
三重看门狗限值：
- 带延迟的低警告限值、无延迟的高过限限值、快速模拟临界限值
高精度：全温度范围内最大误差±1%

应用领域

服务器
电信设备
汽车
电源管理
电池充电器
焊接设备
电源
测试设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电流感应放大器
	共模电压	300mV~26V
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	10uV
	工作温度	-25℃~+85℃
	差分电压	±26V

	属性	参数值
	单电源	3V~5.5V
	静态电流(Iq)	1mA
	输出电流	10mA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	共模抑制比(CMRR)	100dB
