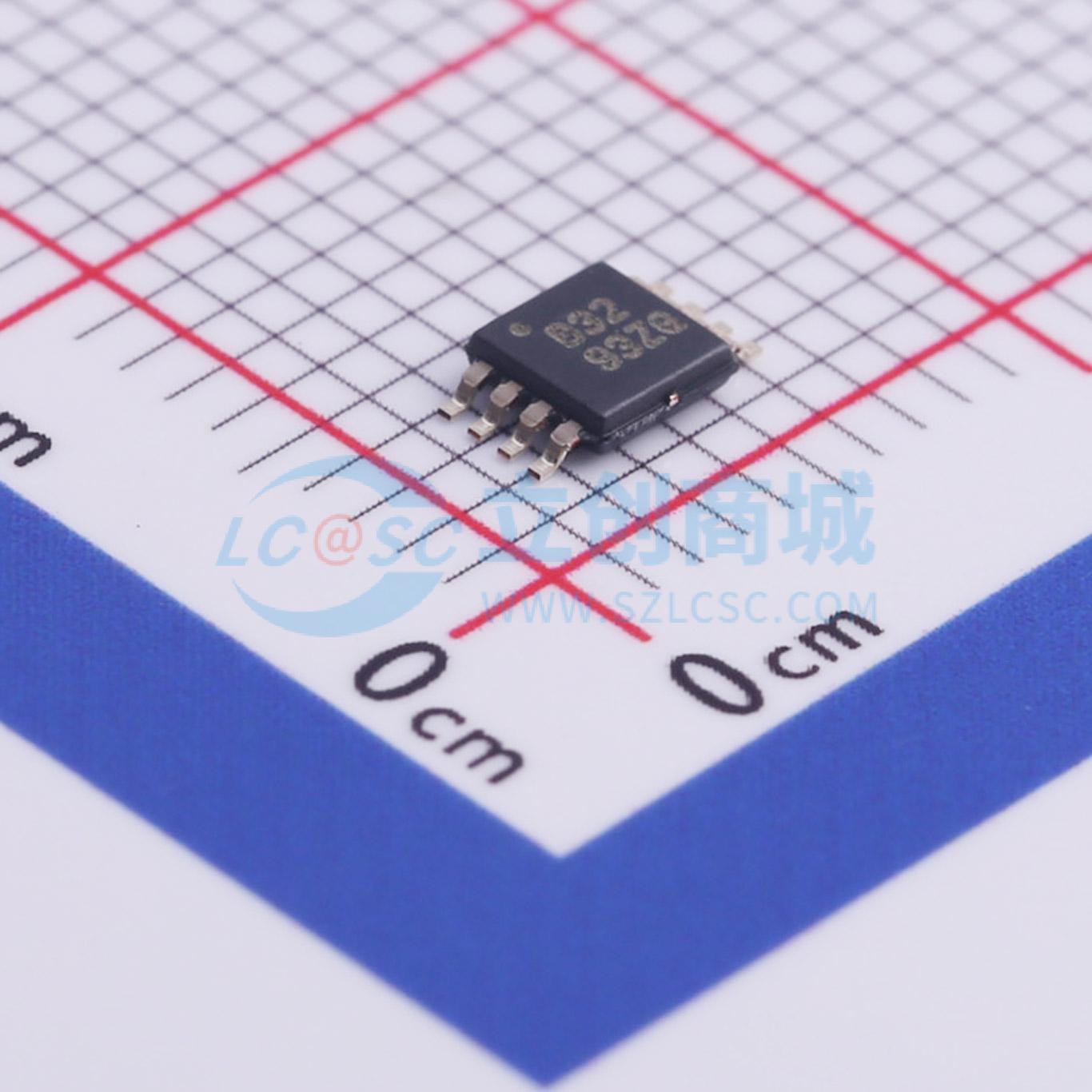

温馨提醒：图片仅供参考，商品以实物为准

INA225AIDGKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA225 具有四个引脚可选增益设置的 36V 双向电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA225AIDGKR
商品编号: C485974
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

	属性	参数值
	最大电源宽度(Vdd-Vss)	40V
	单电源	2.7V~36V
	静态电流(Iq)	300uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	0.5uA
	压摆率(SR)	0.4V/us
	共模抑制比(CMRR)	105dB
	噪声密度(eN)	50nV/√Hz@1kHz

商品概述

INA225是一款电压输出型电流检测放大器，可在共模电压（与电源电压无关）从0 V至36 V变化的情况下，检测电流检测电阻两端的压降。该器件是一款双向电流分流监测器，允许使用外部参考电压来测量流经电流检测电阻两个方向的电流。通过两个增益选择端子（GS0和GS1）可选择四种不同的增益级别，分别可将增益编程为25 V/V、50 V/V、100 V/V和200 V/V。低失调、零漂移架构和精确的增益值使得在整个工作温度范围内进行高精度测量的同时，分流器两端的最大压降低至满量程的10 mV即可实现电流检测。该器件采用单+2.7 V至+36 V电源供电，最大电源电流为350 μA。该器件的工作温度范围为-40℃至+125℃，采用MSOP - 8封装。

商品特性

宽共模范围：0 V至36 V
失调电压：±150 μV（最大值，所有增益）
失调电压漂移：0.5 μV/℃（最大值）
全温度范围内的增益精度（最大值）：
- 25 V/V、50 V/V：±0.15%
- 100 V/V：±0.2%
- 200 V/V：±0.3%
增益漂移：10 ppm/℃
带宽：250 kHz（增益 = 25 V/V）

应用领域

电源
电机控制
计算机
电信设备
电源管理
测试与测量

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	0V~36V
	增益	200V/V
	带宽	250kHz
	输入偏置电流(Ib)	72uA
	输入失调电压(Vos)	75uV
	工作温度	-40℃~+125℃
