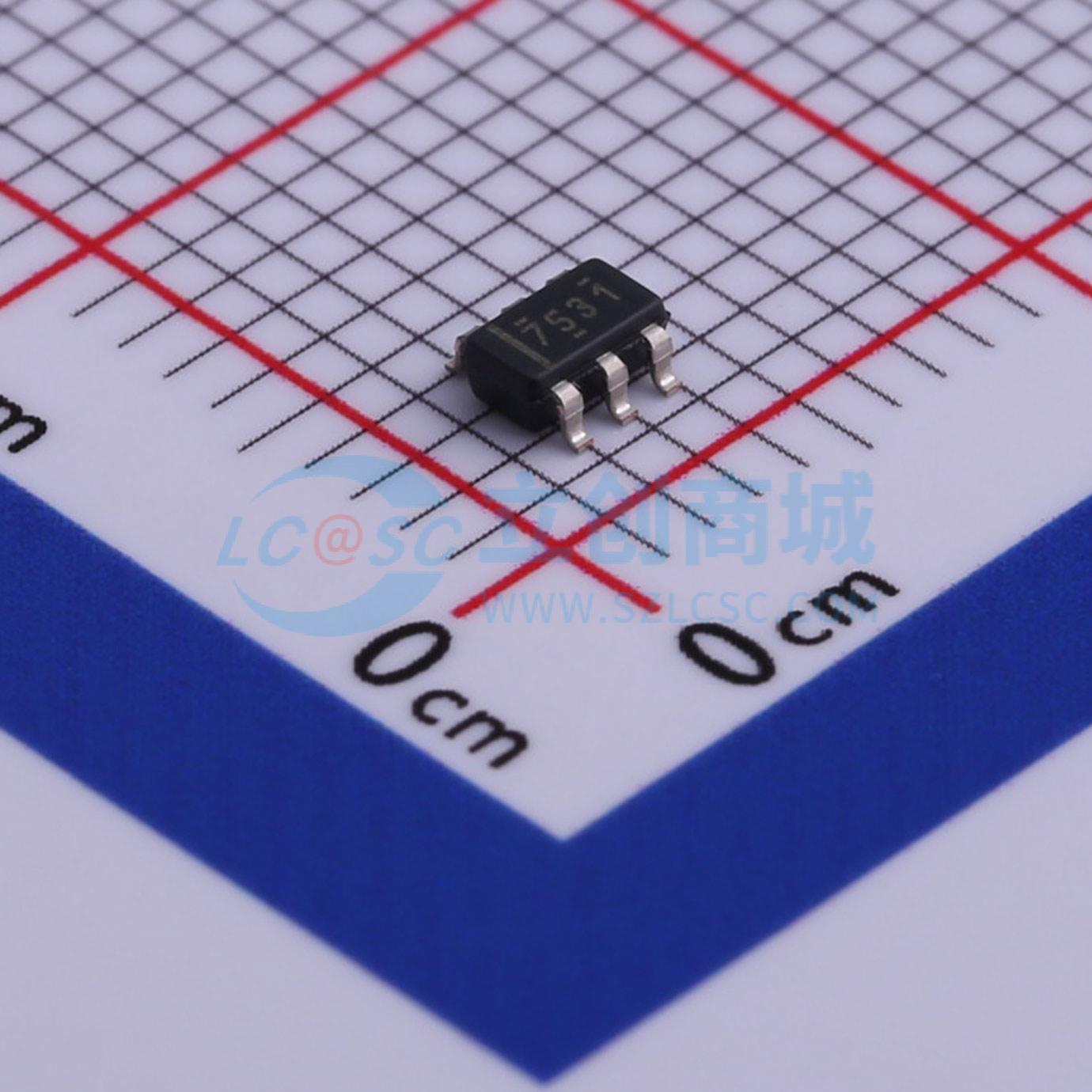

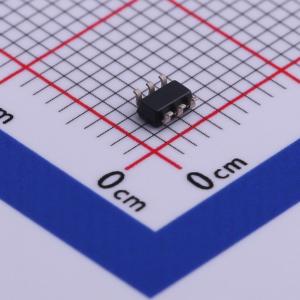

UCC27531DBVR

描述: UCC27531 2.5A、5A、40VMAX VDD FET 和 IGBT 单门驱动器
品牌名称: TI(德州仪器)
商品型号: UCC27531DBVR
商品编号: C485975
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

低成本栅极驱动器（为驱动FET和IGBT提供最佳解决方案）优于分立晶体管对驱动（便于与控制器接口）与TTL和CMOS兼容的输入逻辑阈值（与电源电压无关）分离输出选项可调节导通和关断电流反相和同相输入配置具有固定的与TTL兼容阈值的使能功能在18V VDD下，源极峰值驱动电流高达2.5A，灌电流峰值驱动电流为2.5A或5A VDD范围宽，从10V到35V 输入和使能引脚能够承受低于地电位达–5V的直流电压输入浮空或VDD欠压锁定（UVLO）期间，输出保持低电平快速传播延迟（典型值17ns）快速上升和下降时间（带1800pF负载时，典型值分别为15ns和7ns）欠压锁定（UVLO）可用作高端或低端驱动器（若设计有适当的偏置和信号隔离）低成本、节省空间的5引脚或6引脚DBV（SOT 23）封装选项 UCC27536和UCC27537与TPS2828和TPS2829引脚兼容工作温度范围为-40℃至140℃

输入引脚悬空时，驱动器输出保持低电平。驱动器的逻辑特性在应用图、时序图以及输入和输出逻辑真值表中展示。 VDD引脚上的内部电路提供欠压锁定功能，在VDD电源电压处于工作范围之前，输出保持低电平。

商品特性

低成本栅极驱动器（为驱动FET和IGBT提供最佳解决方案）
优于分立晶体管对驱动（便于与控制器接口）
与TTL和CMOS兼容的输入逻辑阈值（与电源电压无关）
分离输出选项可调节导通和关断电流
反相和同相输入配置
具有固定的与TTL兼容阈值的使能功能
在18V VDD下，源极峰值驱动电流高达2.5A，灌电流峰值驱动电流为2.5A或5A
VDD范围宽，从10V到35V
输入和使能引脚能够承受低于地电位达–5V的直流电压
输入浮空或VDD欠压锁定（UVLO）期间，输出保持低电平
快速传播延迟（典型值17ns）
快速上升和下降时间（带1800pF负载时，典型值分别为15ns和7ns）
欠压锁定（UVLO）
可用作高端或低端驱动器（若设计有适当的偏置和信号隔离）
低成本、节省空间的5引脚或6引脚DBV（SOT 23）封装选项
UCC27536和UCC27537与TPS2828和TPS2829引脚兼容
工作温度范围为-40℃至140℃

应用领域

开关模式电源
DC-DC转换器
太阳能逆变器、电机控制、不间断电源（UPS）
混合动力电动汽车（HEV）和电动汽车（EV）充电器
家用电器
可再生能源电力转换
SiC FET转换器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	5A

	属性	参数值
	拉电流(IOH)	2.5A
	工作电压	10V~32V
	上升时间(tr)	15ns
	下降时间(tf)	7ns
	工作温度	-40℃~+140℃
