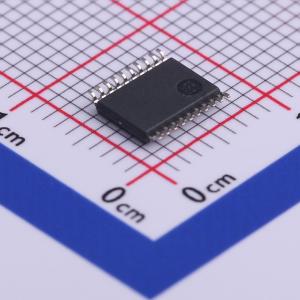

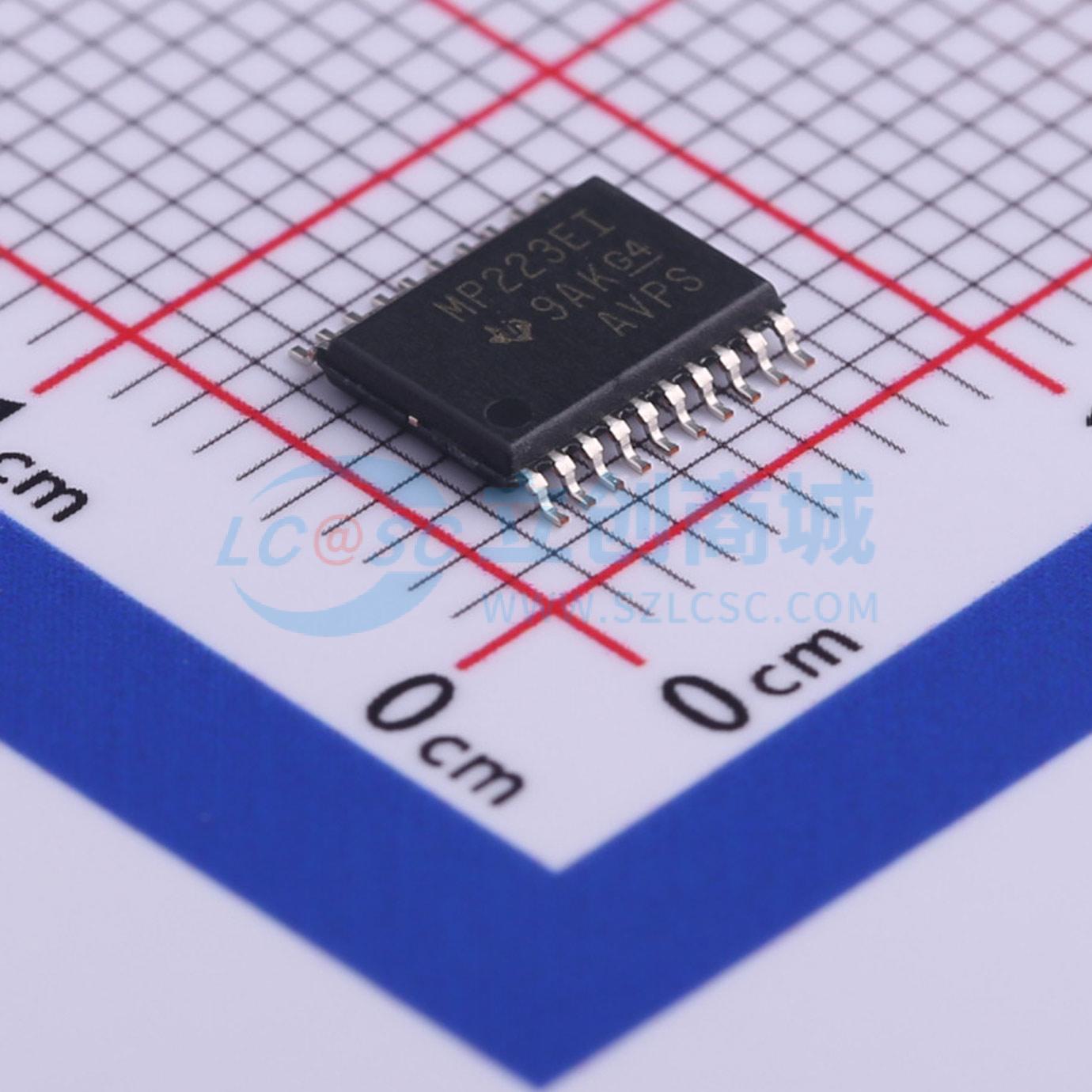

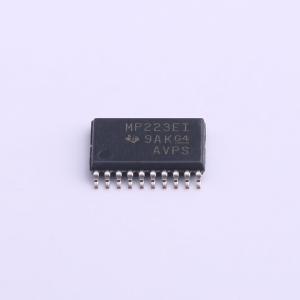

MAX3223EIPWR

MAX3223E由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，引脚间（包括GND的串口连接引脚）具备±15 kV ESD保护。该器件符合TIA/EIA - 232 - F要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其采用单一3 V至5.5 V电源供电。该器件典型数据信号速率最高可达500 kbit/s，驱动器输出压摆率最大为30 V/μs。 当串口不工作时，可采用灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能开启。在此工作模式下，如果器件未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果FORCEOFF置为低电平且EN为高电平，驱动器和接收器都将关闭，电源电流降至1 mA。断开串口或关闭外设驱动器会触发自动掉电。当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能。启用自动掉电功能后，当有效信号施加到任意接收器输入时，器件将自动激活。如果任意接收器输入存在RS - 232信号，INVALID输出可用于通知用户。若任意接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID为高电平（有效数据）。若接收器输入电压在 - 0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID为低电平（无效数据）。

• RS - 232总线引脚ESD保护 – ±15 kV人体模型（HBM）
• ±8 kV IEC61000 - 4 - 2接触放电
• ±15 kV IEC61000 - 4 - 2空气间隙放电
• 满足或超越TIA/EIA - 232 - F和ITU v.28标准要求
• 采用3 V至5.5 V VCC电源供电
• 最高工作速率达500 kbit/s
• 两个驱动器和两个接收器
• 低待机电流...典型值1 μA
• 外部电容...4 x 0.1 μF
• 采用3.3 V电源时可接受5 V逻辑输入
• 与SNx5C3223E引脚兼容的高速替代器件（1 Mbit/s）

• 电池供电系统
• 个人数字助理（PDA）
• 笔记本电脑
• 掌上电脑
• 手持设备
