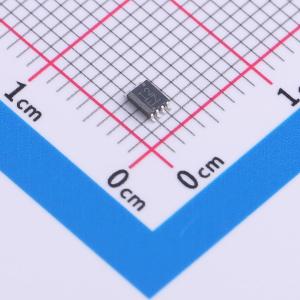

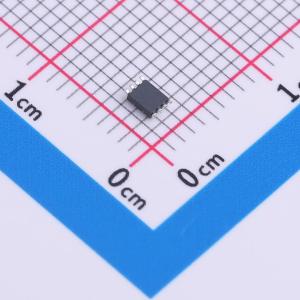

温馨提醒：图片仅供参考，商品以实物为准
SN74AVCH2T45DCUR
2位、双电源、带可配置电平转换和三态输出的总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AVCH2T45 具有可配置电压转换和 3 态输出的双位双电源总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AVCH2T45DCUR
- 商品编号
- C485523
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 500Mbps | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.2V~3.6V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN74AVCH2T45是一款2位非反相总线收发器，带有可配置电平移位转换功能与三态输出，采用两个独立的可配置电源轨设计。A端口跟踪VCCA供电，支持供电电压范围为1.2V至3.6V；B端口跟踪VCCB供电，支持供电电压范围为1.2V至3.6V，可在1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间实现通用低压双向转换与电平移位。该器件用于两条数据总线之间的异步通信，方向控制引脚的逻辑电平可激活B端口输出或A端口输出，B端口输出激活时将数据从A总线传输至B总线，A端口输出激活时将数据从B总线传输至A总线。器件带有有源总线保持电路，可将未使用或未驱动输入保持在有效逻辑状态。该器件完全针对部分掉电应用进行了规格定义，Ioff电路可禁用输出，避免器件掉电时产生破坏性回流电流；VCC隔离功能可确保当任意一个VCC输入处于GND电平时，两个输出都处于高阻态，上电侧的总线保持电路始终保持激活状态。
商品特性
- 带有可配置电平移位转换功能，支持三态输出
- 具备VCC隔离功能，采用双轨设计
- I/O端口耐受4.6V电压
- 支持部分掉电模式工作
- 数据输入带有总线保持功能
- 不同场景下支持对应最高数据速率：500Mbps（1.8V至3.3V）、320Mbps（<1.8V至3.3V）、320Mbps（电平移位至2.5V或1.8V）、280Mbps（电平移位至1.5V）、240Mbps（电平移位至1.2V）
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD保护符合JESD 22标准
- 提供NanoFree封装选项
应用领域
- 智能手机
- 服务器
- 台式电脑
- 笔记本电脑
- 其他便携设备
