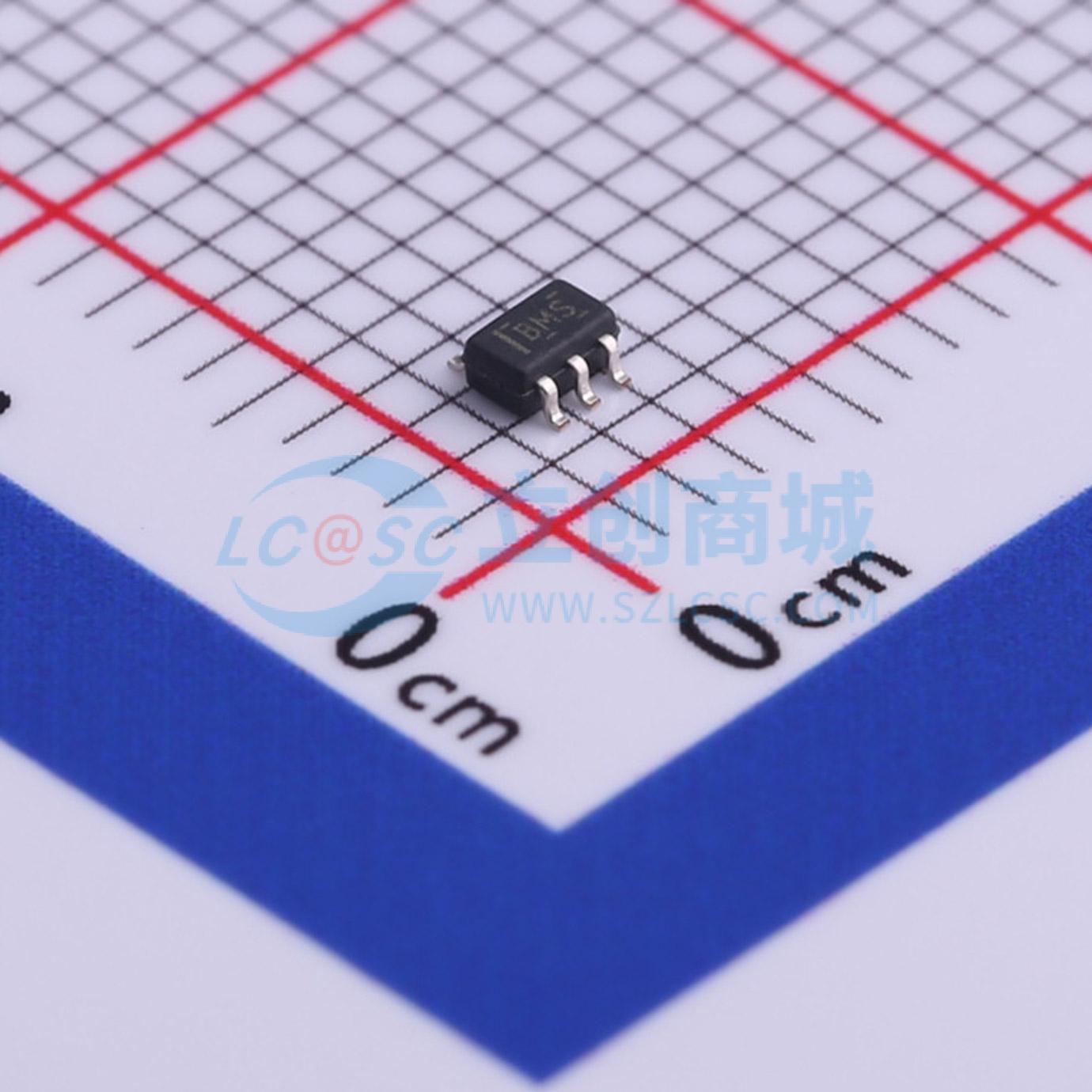

温馨提醒：图片仅供参考，商品以实物为准
CAHCT1G125QDCKRQ1
三态输出，单路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G125-Q1 具有三态输出和 TTL 兼容型输入的汽车类单通道 3V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CAHCT1G125QDCKRQ1
- 商品编号
- C485524
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 3V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHCT1G125是一款带三态输出的单总线缓冲门/线路驱动器。当输出使能OE输入为高电平时，输出禁用；当OE为低电平时，真实数据从A输入传输到Y输出。为确保上电或掉电期间保持高阻态，OE非端应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 符合汽车应用要求
- ESD防护性能超过2000V，机械模型下超过200V，测试条件C=200pF，R=0
- 工作电压范围3V~5.5V
- 5V下最大传输延迟tpd为6ns
- 功耗低，最大电源电流Icc为10μA
- 5V下输出驱动能力为±8mA
- 输入与TTL电压兼容
- 最大额定值：电源电压范围VCC为-0.5V到7V，输入电压范围VI为-0.5V到7V，输出电压范围VO为-0.5V到VCC+0.5V
- 输入钳位电流IIK（VI<0）为-20mA，输出钳位电流IOK（VO<0或VO>VCC）为±20mA
- 连续输出电流IO（VO为0到VCC）为±25mA，VCC或GND的连续电流为±50mA
- 封装热阻θJA为252℃/W
- 储存温度范围为-65℃到150℃
- 所有未使用的输入必须接VCC或GND，以保证器件正常工作
应用领域
- 汽车电子领域
- 总线缓冲
- 线路驱动
