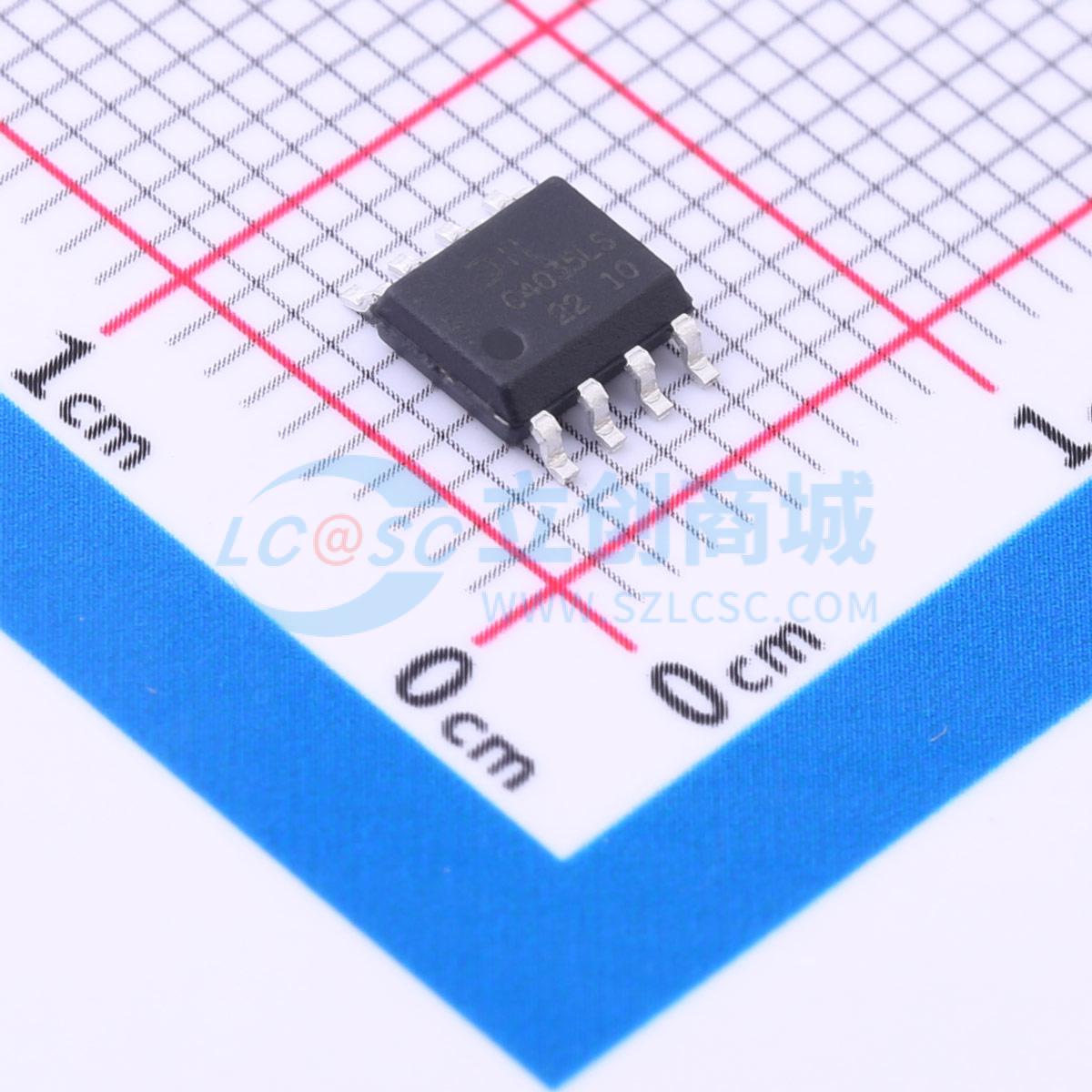

温馨提醒：图片仅供参考，商品以实物为准
DMHC4035LSDQ-13
2个N沟道+2个P沟道 耐压:40V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款新一代互补 MOSFET H 桥在 SO-8 封装中集成了 2N 和 2P 通道。该 H 桥符合 AEC-Q101 标准，非常适合驱动：螺线管、直流电机、音频输出。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMHC4035LSDQ-13
- 商品编号
- C3279753
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道+2个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 100mΩ@4.5V | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 12.5nC@10V | |
| 输入电容(Ciss) | 587pF；574pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 全桥 | |
| 类型 | N沟道+P沟道 |
商品特性
- SO-8封装中集成2个N沟道和2个P沟道
- 低导通电阻
- 低输入电容
- 快速开关速度
- 完全无铅且完全符合RoHS标准
- 无卤素和锑,“绿色”器件
- 符合AEC-Q101高可靠性标准
- 具备生产件批准程序(PPAP)能力
应用领域
- 螺线管
- 直流电机
- 音频输出
