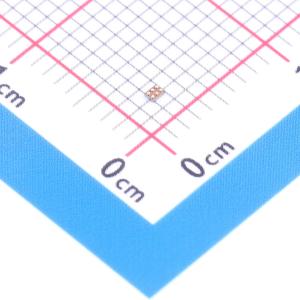

TPS628436YKAR

TPS62843 是一款高效降压转换器，具有典型值为 275nA 的超低工作静态电流。该器件在禁用状态时具有 4nA（典型值）关断电流。此器件采用 DCS-Control 技术，具有射频友好型低输出电压纹波，可以为无线电提供电源。此器件采用 1.5MHz 的典型开关频率，可在低至 100μA 负载电流及以下的轻负载条件下提供高效率。通过将一个电阻器连接到 VSET 引脚，可选择 3×18 种预定义的输出电压，因此只需很少的无源器件即可将该系列器件用于各种应用。TPS62843 是一款高频同步降压转换器，采用 0.84mm² 芯片尺寸，具有典型值为 275nA 的超低静态电流。该器件在整个建议的工作范围内采用微型 1μH 电感器和 10μF 输出电容器工作，提供超小的芯片和解决方案尺寸。凭借TI的DCS-Control拓扑，该器件在节能模式运行期间，可将高效工作区域扩展至微安级别负载电流。DCS-Control（可无缝转换到节能模式的直接控制）是一种高级调节拓扑，兼具迟滞和电压模式控制的优势，具有出色的交流负载调节和瞬态响应、低输出电压纹波，以及PFM和PWM模式运行之间的无缝切换。DCS-Control包含的交流环路可检测输出电压（VOS引脚），并将该信息直接馈入快速比较器级。此比较器会设置开关频率，该频率在稳态工作条件下是恒定的，并对动态负载变化提供即时响应。为了实现精确的直流负载调整率，使用了电压反馈环路。内部补偿稳压网络有助于实现快速稳定的运行，并且支持使用小型外部元件和低ESR电容器。智能使能和关断功能:内部 500kΩ 电阻器将 EN 引脚拉至 GND，从而避免该引脚悬空，可在 EN 引脚不能安全驱动至低电平的情况下防止器件不受控制的启动。当 EN 为低电平时，器件处于关断模式，EN 设置为高电平时器件打开；一旦内部控制逻辑和基准电压被加电，下拉控制电路便会断开 EN 引脚上的下拉电阻；EN 设置为低电平后，器件进入关断模式，下拉电阻器再次激活。EN 引脚的高电平不得超过 VIN 电压电平。

• 输入电压范围为 1.8 V 至 5.5 V
• 0.4V至3.6V输出电压范围
• 275nA静态电流（典型值）
• 600mA 输出电流
• 1% 的输出电压精度
• 4nA关断电流（典型值）
• 输出放电
• 通过单个电阻器实现VSET引脚可选输出电压
• TPS628436: 0.4V至0.8V输出电压范围
• TPS628437: 0.8V 至 1.8V输出电压范围
• TPS628438: 1.8V 至 3.6V输出电压范围
• 专为小型无源器件而设计
• 支持使用1μH 电感器
• 支持低至 4μF COUT 的有效电容
• 高电源抑制比(PSRR)(高达83dB)
• 在省电模式下具有低输出电压纹波
• 射频友好型快速瞬态 DCS-Control
• 自动转换至无纹波 100% 模式
• 支持0603电感器和0402电感器
• 0.84mm² 尺寸的微型6引脚0.35mm间距WCSP封装
• 提供 1.60mm × 1.60mm SOT563 封装

• 可穿戴电子产品
• 耳麦、耳机和耳塞
• 手机
• 医疗传感器贴片
• 助听器
