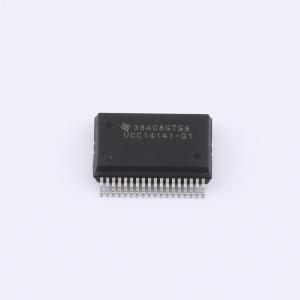

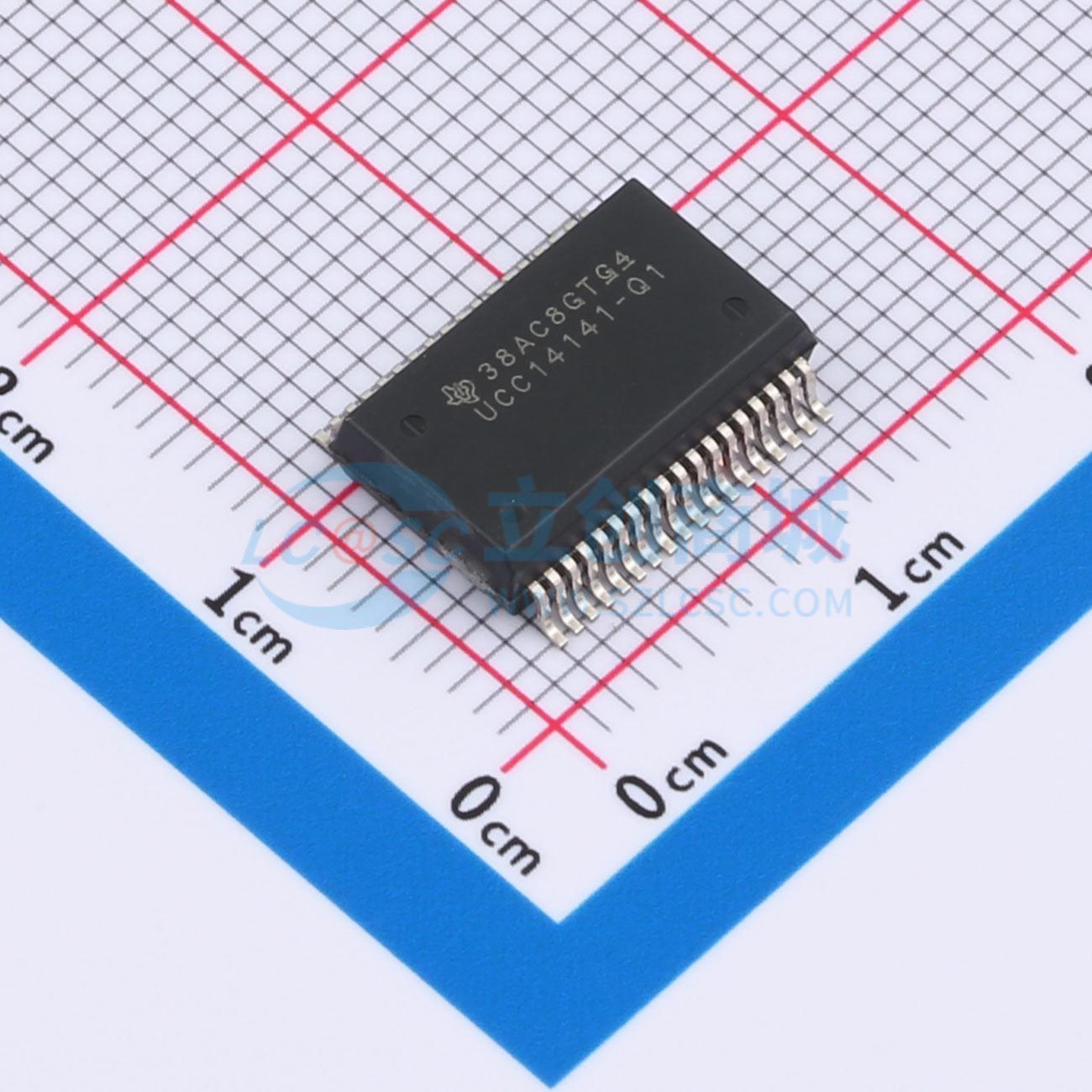

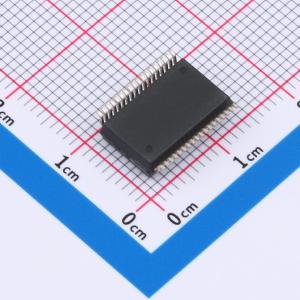

UCC14141QDWNRQ1

UCC14141-Q1是一款符合汽车标准的高隔离电压DC/DC电源模块，旨在为IGBT或SiC栅极驱动器供电。UCC14141-Q1集成了变压器和DC/DC控制器，采用专有架构，实现了高密度和极低的辐射。高精度输出电压为更高的系统效率提供了更好的通道增强，同时不会对功率器件栅极造成过应力。UCC14141-Q1的输入电压支持电动汽车的宽磷酸铁锂电池电压（8 V - 18 V）和稳压12 V电源轨（10.8 V - 13.2 V），并具有不同的输出功率。 该完全集成的模块带有片上器件保护，所需的外部组件最少，并提供额外功能，如输入欠压锁定、过压锁定、输出电压电源正常比较器、过温关断、软启动超时、可调节的隔离正负输出电压、使能引脚和开漏输出电源正常引脚。

• 完全集成的高密度隔离式DC/DC模块，带有隔离变压器
• 用于驱动IGBT、SiC FET的隔离式DC/DC
• 输入电压范围：8 V至18 V，绝对最大值为32 V
• 在环境温度TA ≤ 85°C时，当10.8 V < VVIN < 13.2 V，输出功率为1.5 W
• 在环境温度TA ≤ 85°C时，当8 V < VVIN < 18 V，输出功率为1 W
• 可调节（VDD – VEE）输出电压（通过外部电阻）：15 V至25 V，全温度范围内调节精度为±1.3%
• 可调节（COM – VEE）输出电压（通过外部电阻）：2.5 V至（VDD – VEE），全温度范围内调节精度为±1.3%
• 通过扩频调制和集成变压器实现低电磁辐射
• 具备使能、电源正常、欠压锁定、过压锁定、软启动、短路、功率限制、欠压、过压和过温保护功能
• 共模瞬态抗扰度（CMTI）> 150 kV/µs
• 符合AEC-Q100汽车应用标准
• 温度等级1：-40°C ≤ TJ ≤ 150°C
• 温度等级1：-40°C ≤ TA ≤ 125°C
• 具备功能安全能力
• 提供有助于功能安全系统设计的文档
• 计划获得的安全相关认证：
  • 符合DIN EN IEC 60747-17（VDE 0884-17）标准的7071 VPK加强隔离
  • 符合UL 1577标准的1分钟5000 VRMS隔离
  • 符合CQC GB4943.1标准的加强绝缘
• 36引脚宽体SSOP封装

• 混合动力、电动和动力总成系统（EV/HEV）
• 逆变器和电机控制
  • 车载（OBC）和无线充电器
  • DC/DC转换器
• 电网基础设施
• 电动汽车充电站电源模块
  • 直流充电站（桩）
  • 组串式逆变器
• 电机驱动
  • 交流逆变器和VF驱动器、机器人伺服驱动器
• 工业运输
  • 非公路车辆电动驱动
