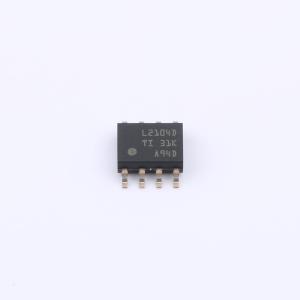

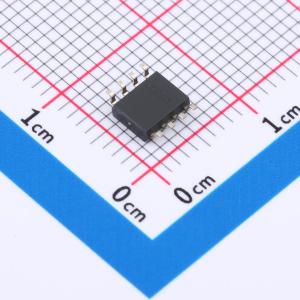

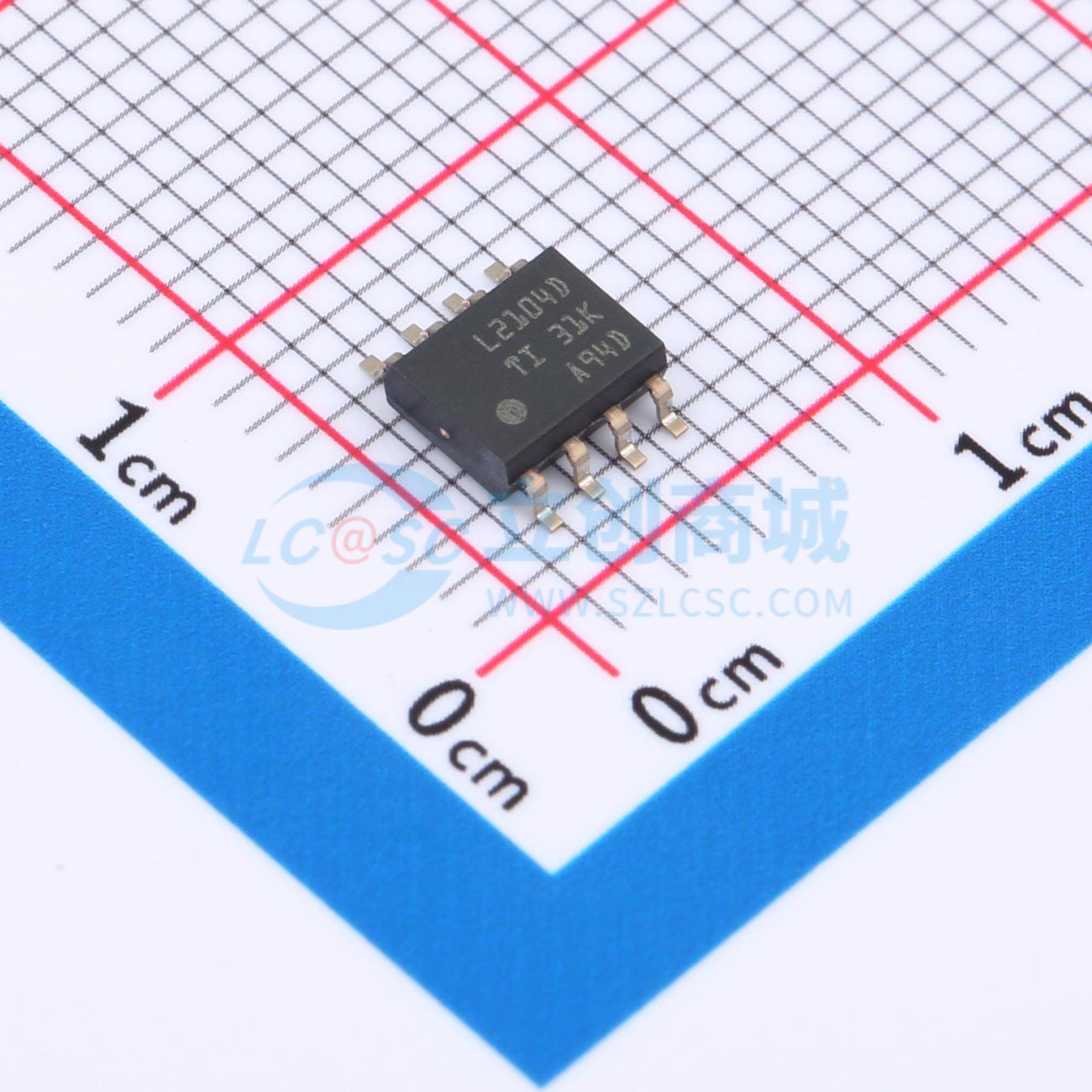

LM2104DR
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 800mA | |
| 拉电流(IOH) | 500mA | |
| 工作电压 | 9V~18V | |
| 上升时间(tr) | 28ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 18ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.45V~2V | |
| 输入低电平(VIL) | 800mV~1.3V | |
| 静态电流(Iq) | 430uA |
商品概述
LM2104是一款紧凑的高压栅极驱动器，设计用于在同步降压或半桥配置中驱动高端和低端N沟道MOSFET。IN引脚使该器件可用于单PWM输入应用，SD引脚使控制器能够在SD引脚为低电平时关闭驱动器的输出，而不管IN引脚的状态如何。
固定的死区时间以及SH引脚上的 -1V直流和 -19.5V瞬态负电压处理能力，提高了该器件在高噪声应用中的系统鲁棒性。LM2104采用8引脚SOIC封装，其引脚排列与行业标准兼容。在低端和高端电源轨上均提供欠压锁定（UVLO）功能，以在电源开启和关闭期间提供保护。
商品特性
- 以半桥配置驱动两个N沟道MOSFET
- GVDD上典型8V欠压锁定
- BST上107V绝对最大电压
- SH上可处理 -19.5V绝对最大负瞬态电压
- 0.5A/0.8A峰值源/灌电流
- 典型475ns固定内部死区时间
- 内置交叉导通防护
- 典型115ns传播延迟
- 关断逻辑输入引脚SD
- 单输入引脚IN
应用领域
- 无刷直流（BLDC）电机
- 永磁同步电机（PMSM）
- 伺服和步进电机驱动器
- 无绳真空吸尘器
- 无绳园艺和电动工具
- 电动自行车和电动滑板车
- 电池测试设备
- 离线不间断电源（UPS）
- 通用MOSFET或IGBT驱动器
