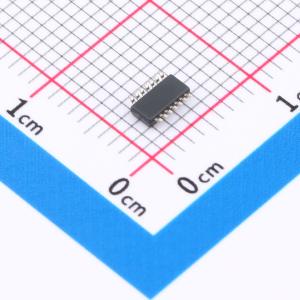

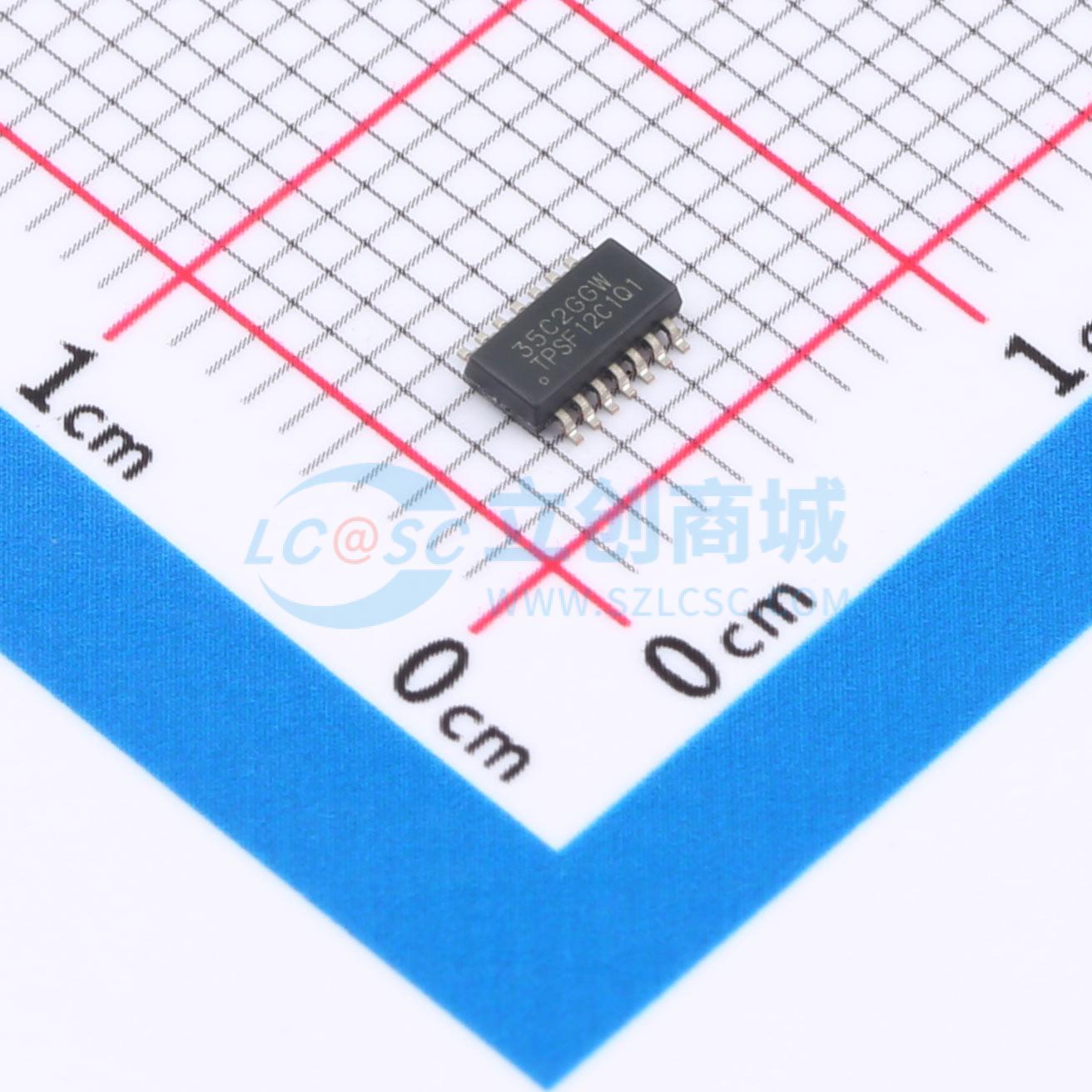

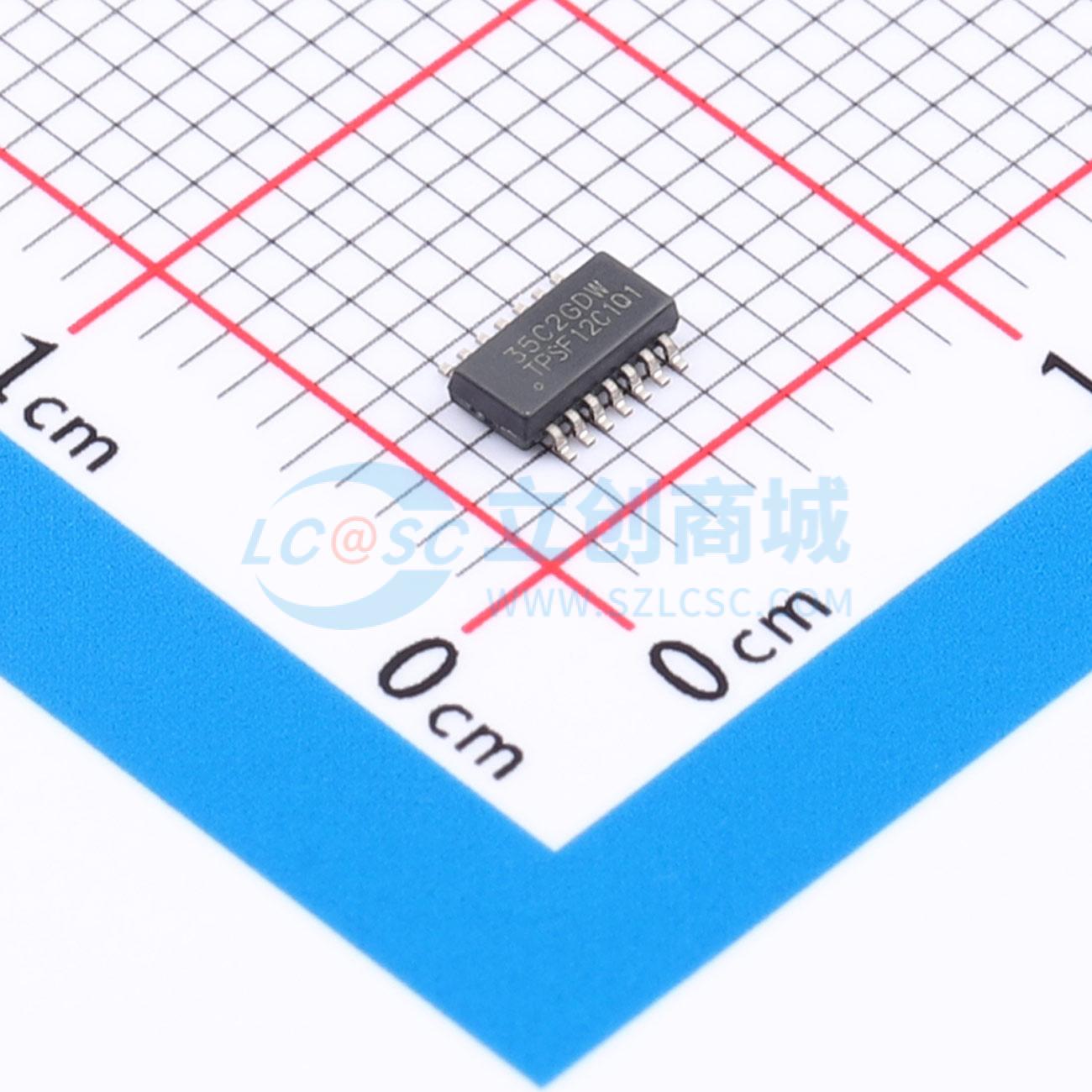

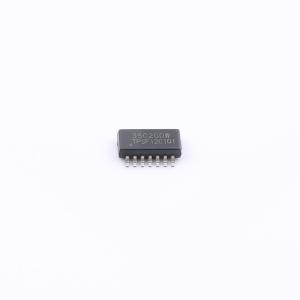

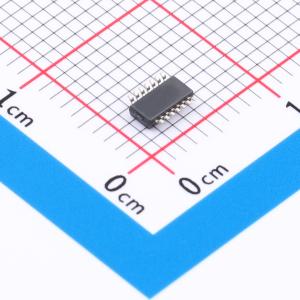

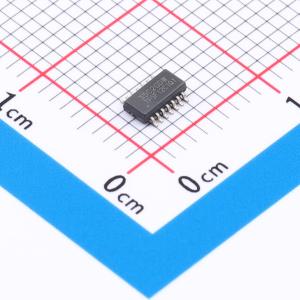

TPSF12C1QDYYRQ1

描述: TPSF12C1-Q1 是一款有源滤波器 IC，旨在降低单相交流电源系统中的共模 (CM) 电磁干扰 (EMI)。配置了电压检测和电流注入 (VSCI) 的有源 EMI 滤波器(AEF) 使用电容倍增器电路来模拟传统无源滤波器设计中的 Y 电容器。该器件使用一组检测电容器来检测每条电源线上的高频噪声，并使用注入电容器将降噪电流注入电源线。有效的有源电容由电路增益和注入电容设置。AEF 检测和注入阻抗使用相对较低的电容值，组件尺寸较小。该器件包括集成滤波、补偿和保护电路，以及使能输入。 TPSF12C1-Q1 在 EMI 测量所需频率范围内提供了极低的 CM 噪声阻抗路径。在指定频率范围（例如 150kHz 至 3MHz）的下限降低高达 30dB 的 CM 噪声，可显著降低 CM 滤波器实施方案的尺寸、重量和成本。
品牌名称: TI(德州仪器)
商品型号: TPSF12C1QDYYRQ1
商品编号: C22427375
商品封装: TSOT-23-14
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

参数完善中

商品概述

TPSF12C1-Q1 是一款有源滤波器 IC，旨在降低单相交流电源系统中的共模 (CM) 电磁干扰 (EMI)。配置了电压检测和电流注入 (VSCI) 的有源 EMI 滤波器(AEF) 使用电容倍增器电路来模拟传统无源滤波器设计中的 Y 电容器。该器件使用一组检测电容器来检测每条电源线上的高频噪声，并使用注入电容器将降噪电流注入电源线。有效的有源电容由电路增益和注入电容设置。AEF 检测和注入阻抗使用相对较低的电容值，组件尺寸较小。该器件包括集成滤波、补偿和保护电路，以及使能输入。 TPSF12C1-Q1 在 EMI 测量所需频率范围内提供了极低的 CM 噪声阻抗路径。在指定频率范围（例如 150kHz 至 3MHz）的下限降低高达 30dB 的 CM 噪声，可显著降低 CM 滤波器实施方案的尺寸、重量和成本。

商品特性

符合面向汽车应用的 AEC-Q100 标准：器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
可提供用于功能安全系统设计的文档
针对 CISPR 25 5 级汽车 EMI 要求进行了优化
实现共模发射低阻抗
扼流圈尺寸、重量和成本减少了 50% 以上
峰值注入电流为 ±80mA（典型值）
8V 至 16V 的宽电源电压范围
结温范围为 –40°C 至 150°C
单相交流系统的简单配置
集成检测滤波器和求和网络
线路频率下漏电流低
简化的补偿网络
固有保护特性，可实现稳健设计
可承受 6kV 浪涌 (IEC 61000-4-5)，更大限度减少了外部元件数量
用于远程开/关控制的使能引脚
具有迟滞功能的 VDD 电压 UVLO 保护
具有迟滞功能的热关断保护
4.2mm × 2mm SOT-23，14 引脚 (DYY) 封装

应用领域

适用于 BEV 和 PHEV 的车载充电器
汽车隔离式直流/直流稳压器
HVAC 电机控制
