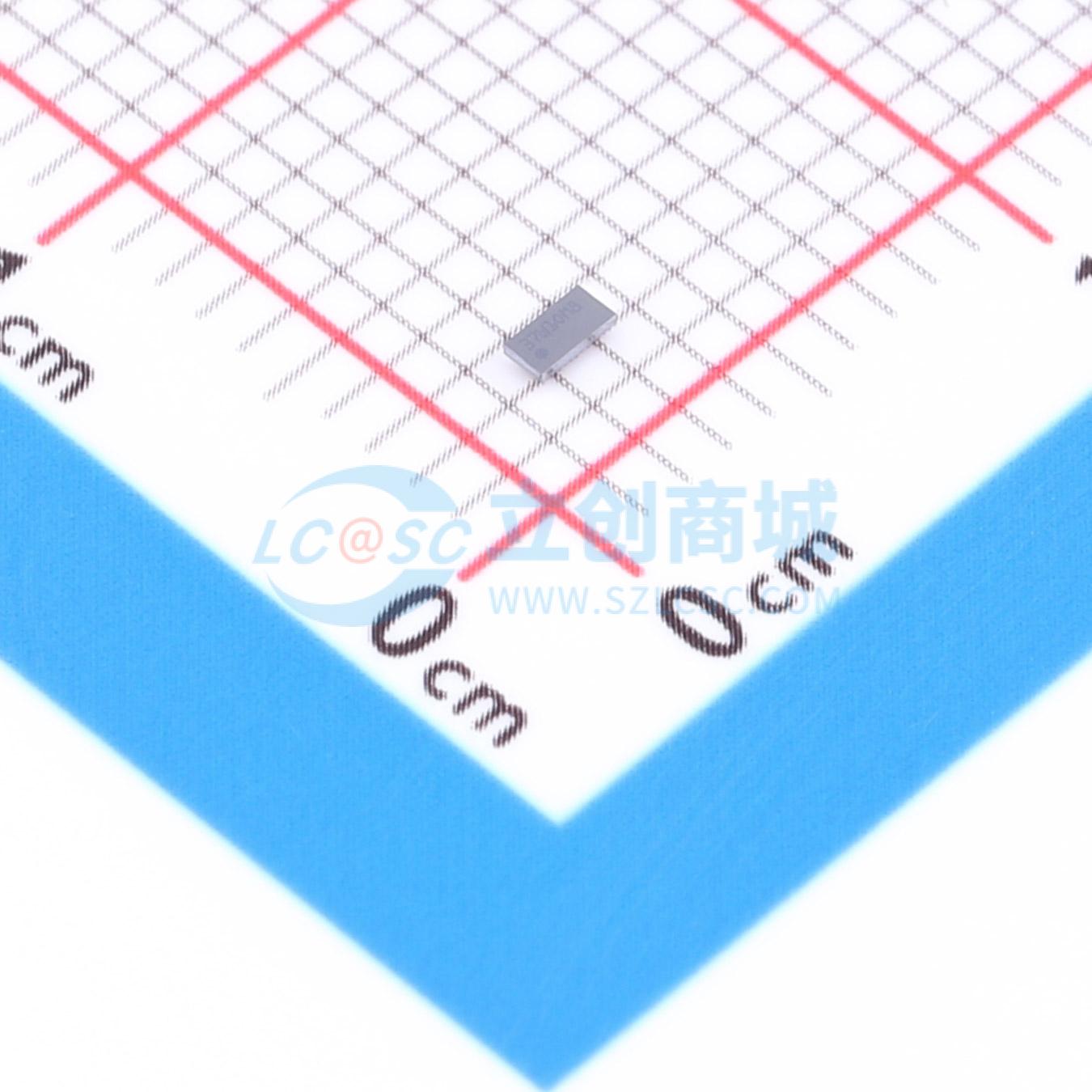

温馨提醒：图片仅供参考，商品以实物为准
TPS631011YBGR
升降压型 1.5A 1.6V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS631011是一款高效率、低静态电流的升降压转换器,适用于需要从输入电源获得调节输出电压的应用。其输入电压范围为1.6 V至5.5 V,输出电压范围为1.2 V至5.5 V（可调）,最大输出电流为1.5 A。该器件具有3 A峰值开关电流限制,固定频率操作,支持自动功率节省模式和强制PWM模式配置。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS631011YBGR
- 商品编号
- C22427452
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.157692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 1.6V~5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 8uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护；输出放电 |
商品概述
TPS631010 和 TPS631011 是采用微型 Wafer ChipScale Package 的恒定频率峰值电流模式控制降压/升压转换器。这两款转换器具有 3A 的典型峰值电流限制和 1.6V 至 5.5V 的输入电压范围，可提供适用于系统前置稳压器和电压稳定器的电源解决方案。根据输入电压的不同，当输入电压近似等于输出电压时，TPS631010 和 TPS631011 会自动以升压、降压或 3 周期降压/升压模式运行。模式切换采用定义的占空比进行，避免了不必要的模式内切换，从而减少输出电压纹波。8 μA 静态电流和省电模式可在轻负载甚至空载条件下实现超高效率。这些器件采用 WCSP 封装，具有超小解决方案尺寸。
商品特性
- 输入电压范围为 1.6V 至 5.5V，器件启动时输入电压大于 1.65V
- 1.2V 至 5.5V 可调输出电压范围，PFM 模式支持 1.0V VOUT
- 高输出电流能力，3A 峰值开关电流；VIN ≥ 3V、VOUT = 3.3V 时输出电流为 2A；VIN ≥ 2.7V、VOUT = 3.3V 时输出电流为 1.5A
- 有源输出放电（仅 TPS631011）
- 在整个负载范围内具有高效率，8μA 典型值静态电流，可配置的自动节电模式和强制 PWM 模式
- 峰值电流降压/升压模式架构，支持无缝模式转换、正向和反向电流运行、启动至预偏置输出，固定 2MHz 开关频率运行
- 具备安全可靠运行的特性，包含过流保护和短路保护，采用有源斜坡的集成软启动，过热保护和过压保护，带负载断开功能的真正关断功能，正向和反向电流限制
- 支持小尺寸解决方案，可搭配小型 1µH 电感器，采用 1.803mm× 0.905mm 晶圆级芯片封装 (WCSP)
应用领域
- TWS
- 系统前置稳压器（智能手机、平板电脑、终端、远程信息处理）
- 负载点调节（有线传感器、端口/电缆适配器和加密狗）
- 指纹、摄像头传感器（电子智能锁、IP 网络摄像机）
- 稳压器（数据通信、光学模块、制冷/加热）
