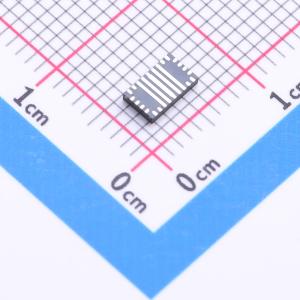

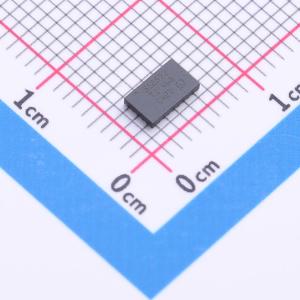

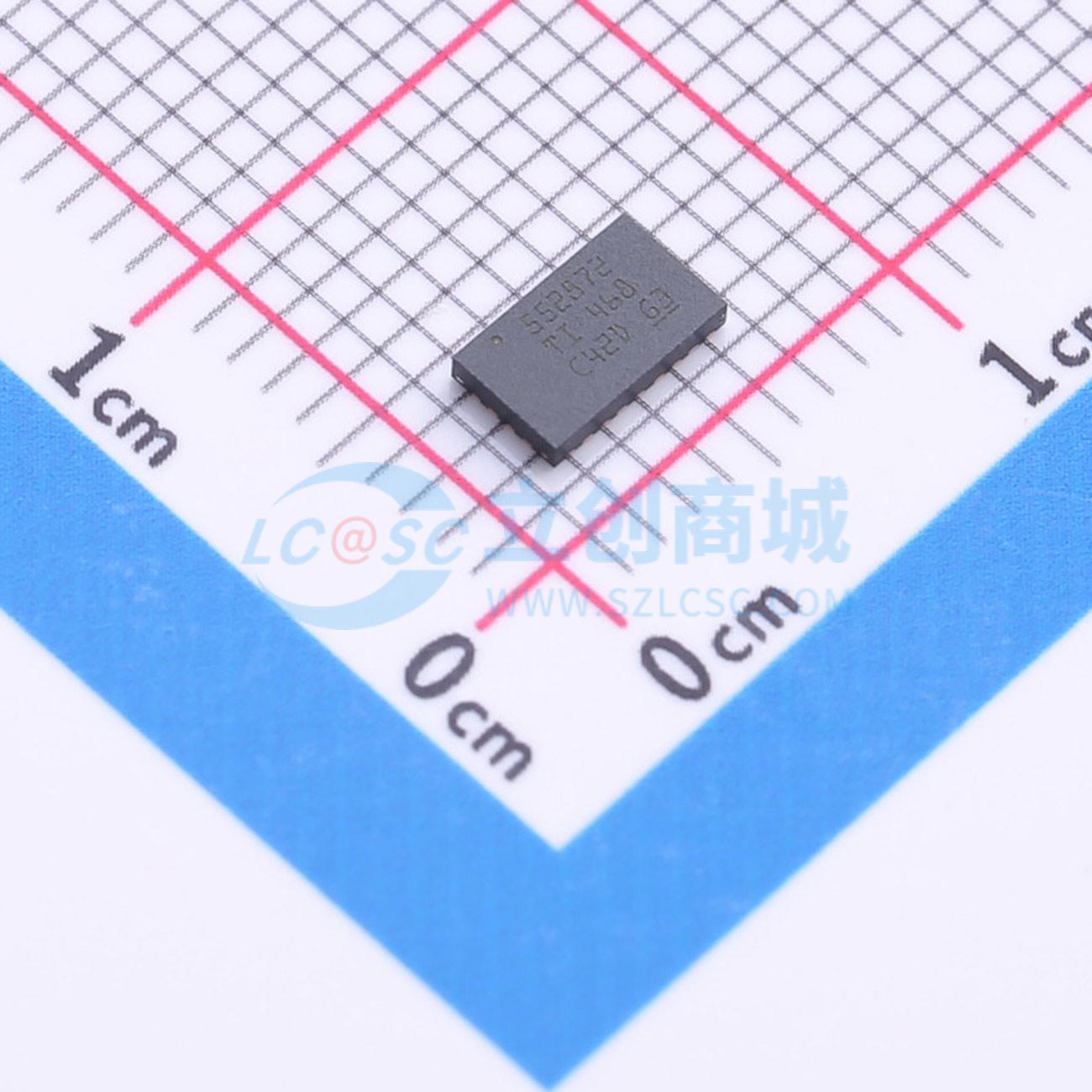

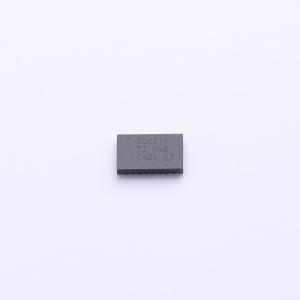

温馨提醒：图片仅供参考，商品以实物为准

TPS552872RYQR

升降压型 4A 3V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS552872是一款36V 4A的集成式升降压转换器,适用于将电池或适配器电压转换为电源轨。该器件集成了四个MOSFET开关,支持宽输入和输出电压范围,具有高效率和丰富的保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS552872RYQR
商品编号: C22427496
商品封装: VQFN-21(3x5)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；线缆补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；可调限流；打嗝限流

商品概述

TPS552872 同步降压/升压转换器经优化，可将电池电压或适配器电压转换为电源轨。TPS552872 集成了四个 MOSFET 开关，可为各种应用提供紧凑型解决方案。TPS552872 的输入电压高达 36V。在升压模式下，输入电压为 12V 时，TPS552872 可提供 30W 的输出功率。它能够通过 9V 输入电压提供 25W 的功率。TPS552872 采用平均电流模式控制方案。开关频率可通过外部电阻在 200kHz 至 2.2MHz 之间进行编程，并且可与外部时钟同步。TPS552872 还提供可选的展频，从而最大限度地减少峰值 EMI。TPS552872 提供输出过压保护、平均电感器电流限制、逐周期峰值电流限制和输出短路保护。TPS552872 还提供可选输出电流限制和断续模式保护，可在持续过载情况下确保安全运行。TPS552872 可以使用具有高开关频率的小型电感器和小型电容器。此器件采用 3.0mm × 5.0mm QFN 封装。

商品特性

宽输入和输出电压范围
宽输入电压范围:3.0V 至 36V
可编程输出电压范围:0.8V 至 22V
±1% 基准电压精度
电缆上压降的可调输出电压补偿
±5% 精密输出电流监测
在整个负载范围内具有高效率
VIN = 12 V, VOUT = 20 V 且 IOUT = 1.5 A 时效率为 96.7%
VIN = 12V、VOUT = 12 V 且 IOUT = 2 A 时效率为 98.3%
轻负载状态下的可编程 PFM 和 FPWM 模式
避免频率干扰和串扰
可选的时钟同步
可编程开关频率范围为 200 kHz 至 2.2 MHz
降低 EMI
可选可编程扩展频谱
无引线封装
丰富的保护特性
输出过压保护
利用断续模式实现输出短路保护
热关断保护
4 A 平均电感器电流限制
小解决方案尺寸
开关频率高达 2.2 MHz（最大值）
3.0mm × 5.0mm HotRod™ QFN 封装

应用领域

集线站
PC 和笔记本电脑
移动电源
显示器
无线充电器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3V~36V
	输出电压	800mV~22V
	输出电流	4A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)
