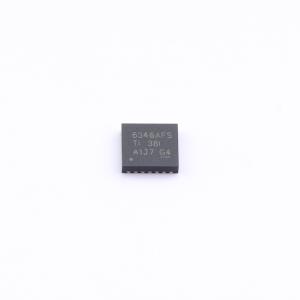

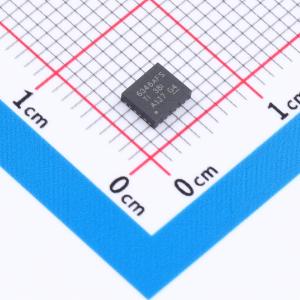

LM63460AFSQRYFRQ1

汽车同步降压DC/DC转换器，具备可调节开关频率，适用于提升可靠性，有多种功能特性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LM63460AFSQRYFRQ1
商品编号: C22432361
商品封装: VQFN-22
包装方式: 编带
商品毛重: 3.74克(g)

商品参数

商品概述

LM634x0-Q1 源自一系列具有出色效率和超低静态电流的汽车同步降压 DC/DC 转换器。它集成了高端和低端 MOSFET，可在 3V 至 36V 的宽输入电压范围内提供高达 6A 的输出电流，并支持高达 42V 的负载突降瞬态。该转换器实现了从欠压状态的软恢复，以消除输出端的过冲。

LM634x0-Q1 采用 ZEN 1 开关技术，具备众多实现出色 EMI 性能的特性，包括扩频频率调制、可减轻开关节点振铃的低 EMI 增强型 HotRod QFN 封装，以及便于输入电容布局的对称引脚排列。开关频率可设置在 200kHz 至 2.2MHz 之间，以避开敏感频段，同时根据应用需求优化效率或设计尺寸。

PFM 模式可在轻载运行期间实现频率折返，使空载电流消耗仅为 7µA（典型值），并实现高轻载效率。PWM 和 PFM 模式之间的无缝切换，以及低 MOSFET 导通电阻和外部偏置输入，可在整个负载范围内提供卓越的效率和热性能。该封装在关键电源引脚之间设有多个 NC 引脚，可改善故障模式与影响分析（FMEA）结果。

商品特性

符合 AEC-Q100 汽车应用标准，器件温度等级 1：环境工作温度 -40°C 至 +125°C
具备功能安全能力，提供有助于功能安全系统设计的文档
多功能同步降压 DC/DC 转换器，宽输入电压范围 3V 至 36V，可承受高达 42V 的负载突降瞬态
提供 4A 和 6A 选项
输出电压可在 1V 至 95% VIN 范围内精确调节，精度为 1%
最大结温 150°C
可使用 RT 引脚或 SYNC 信号将频率从 200kHz 调节至 2.2MHz
通过优化引脚布局设计和间隙，提高短路到相邻引脚测试的可靠性
Zen 1 开关器：增强型 HotRod QFN 封装可减少开关节点振铃
并行输入路径可最小化寄生电感
扩频频率调制
轻载时可选择 FPWM 或 PFM 模式
全负载范围内高效率：在 13.5VIN、5VOUT、6A、2.1MHz 条件下效率为 92.5%
在 3.3VOUT 无负载输入电流典型值为 7µA
典型关断静态电流为 0.6µA
满载时典型压降为 0.6V
具备外部偏置选项以提高效率
可使用 WEBENCH 电源设计器结合 LM634x0-Q1 创建定制稳压器设计

应用领域

汽车信息娱乐和仪表盘：主机、媒体中心、USB 充电、显示屏
汽车高级驾驶辅助系统（ADAS）和车身电子系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	1V~34.2V
	输出电流	6A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600nA
	开关管(内置/外置)	内置
	输出类型	可调
