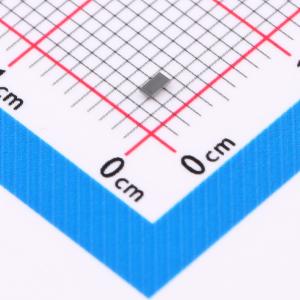

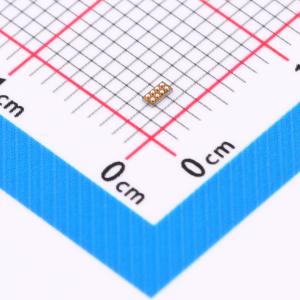

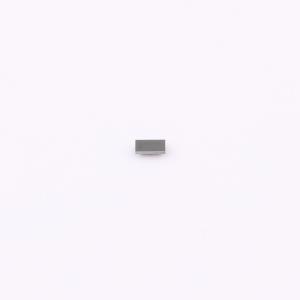

温馨提醒：图片仅供参考，商品以实物为准

TPS631013YBGR

升降压型 1.6V~5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS631012和TPS631013是采用微型WaferChipScalePackage的恒定频率峰值电流模式控制降压/升压转换器。这两款转换器具有3A的典型峰值电流限制和1.6V至5.5V的输入电压范围，可提供适用于系统前置稳压器和电压稳定器的电源解决方案。
品牌名称: TI(德州仪器)
商品型号: TPS631013YBGR
商品编号: C22428368
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

	属性	参数值
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	8uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；动态电压调节；可调软启动；过流保护；输出放电；打嗝限流

商品概述

TPS631012 和 TPS631013 是采用微型Wafer Chip Scale Package封装、支持I²C的恒定频率峰值电流模式控制降压/升压转换器。这两款转换器具有 3A 的典型峰值电流限制和 1.6 V 至 5.5 V 的输入电压范围，可提供适用于系统前置稳压器和电压稳定器的电源解决方案。根据输入电压的不同，当输入电压近似等于输出电压时，TPS631012 和 TPS631013 会自动以升压、降压或 3 周期降压/升压模式运行。模式切换采用定义的占空比进行，避免了不必要的模式内切换，从而减少输出电压纹波。8 μA 静态电流和省电模式可在轻负载甚至空载条件下实现高效率。这些器件采用WCSP封装，具有超小解决方案尺寸。TPS631012 和 TPS631012X（X = 1 、2、3）仅在 I²C 目标地址上有所不同。

商品特性

输入电压范围为 1.6 V 至 5.5 V
器件启动时输入电压大于 1.65 V
1.0V至5.5V输出电压范围（可调）
高输出电流能力，3A峰值开关电流
当 VIN ≥ 3 V 且 VOUT = 3.3 V 时，IOUT 为 2A
当 VIN ≥ 2.7 V 且 VOUT = 3.3 V 时，IOUT 为 1.5 A
在整个负载范围内具有高效率
典型值静态电流为 8μA
可配置的自动节电模式和强制PWM模式
峰值电流降压/升压模式架构
无缝模式转换
正向和反向电流运行
启动至预偏置输出
固定频率运行，2MHz开关频率
具备安全可靠运行的特性
过流保护和短路保护
采用有源斜坡的集成软启动
过热保护和过压保护
带负载断开功能的真正关断功能
正向和反向电流限制
内部 EN 的默认设置
TPS631012 和 TPS631012X (X=1、2、3): CONVERTER_EN = 0
TPS631013: CONVERTER_EN = 1
小尺寸解决方案
支持小型 1 μH 电感器
采用 1.803 mm × 0.905 mm 晶圆芯片级封装 (WCSP)

应用领域

TWS
系统预稳压器（智能手机、平板电脑、终端、远程信息处理）
负载点调节（有线传感器、端口/电缆适配器和加密狗）
指纹、摄像头传感器（电子智能锁、IP网络摄像机）
稳压器（数据通信、光学模块、制冷/加热）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.6V~5.5V
	输出电压	1V~5.5V
	输出电流	1.5A
	开关频率	1.8MHz~2.2MHz
	工作温度	-40℃~+125℃@(TJ)
