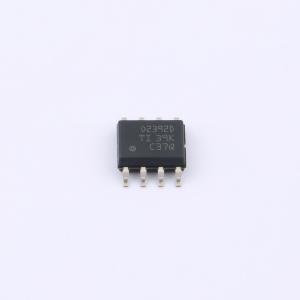

温馨提醒：图片仅供参考，商品以实物为准
OPA2392DR
OPAx392 精密、低失调电压、低噪声、低输入偏置电流、轨到轨输入/输出、e-trim 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA392 系列运算放大器（OPA392、OPA2392 和 OPA4392）具有超低失调、失调漂移和输入偏置电流，支持轨到轨输入和输出操作。除了具备精密的直流精度外，其交流性能还针对低噪声和快速稳定的瞬态响应进行了优化。这些特性使 OPA392 成为驱动高精度模数转换器（ADC）或缓冲高分辨率数模转换器（DAC）输出的理想选择
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2392DR
- 商品编号
- C22428420
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 13MHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 180nV/℃ | |
| 压摆率(SR) | 4.5V/us | |
| 输入偏置电流(Ib) | 0.8pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.01pA | |
| 噪声密度(eN) | 4.4nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.22mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.7V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-850mV；850mV~2.75V |
商品概述
OPA392系列运算放大器（OPA392、OPA2392和OPA4392）具有超低失调、失调漂移和输入偏置电流，支持轨到轨输入和输出操作。除了具备精密的直流精度外，其交流性能还针对低噪声和快速建立瞬态响应进行了优化。这些特性使OPA392成为驱动高精度模数转换器（ADC）或缓冲高分辨率数模转换器（DAC）输出的理想选择。 OPA392采用德州仪器（TI）的e-trim™运算放大器技术，无需任何输入斩波或自动调零技术即可实现超低失调电压和失调电压漂移。该技术可实现用于传感器输入或光电二极管电流 - 电压测量的超低输入偏置电流，为光模块或医疗仪器打造高性能跨阻级。
商品特性
- 低失调电压：±10μV（最大值）
- 低漂移：±0.18μV/℃
- 低输入偏置电流：10fA
- 低噪声：10kHz时为4.4nV/√Hz
- 低1/f噪声：2μVPP（0.1Hz至10Hz）
- 低电源电压工作范围：1.7V至5.5V
- 低静态电流：1.22mA
- 快速建立时间：0.75μs（上升或至0.1%）
- 快速压摆率：4.5V/μs
- 高输出电流：短路时+65mA / -55mA
- 增益带宽：13MHz
- 轨到轨输入和输出
- 规定的温度范围：-40℃至+125℃
- 具备EMI和RFI滤波输入
应用领域
- 多参数患者监护仪
- 心电图（ECG）
- 化学和气体分析仪
- 光模块
- 模拟输入模块
- 过程分析（pH值、气体、浓度、力和湿度）
- 气体探测器
- 模拟安防摄像机
- 商用DC/DC转换器
- 脉搏血氧仪
- 直流间互连（长距离、海底）
- 数据采集（DAQ）
