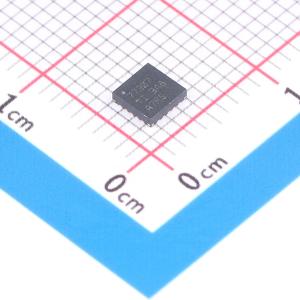

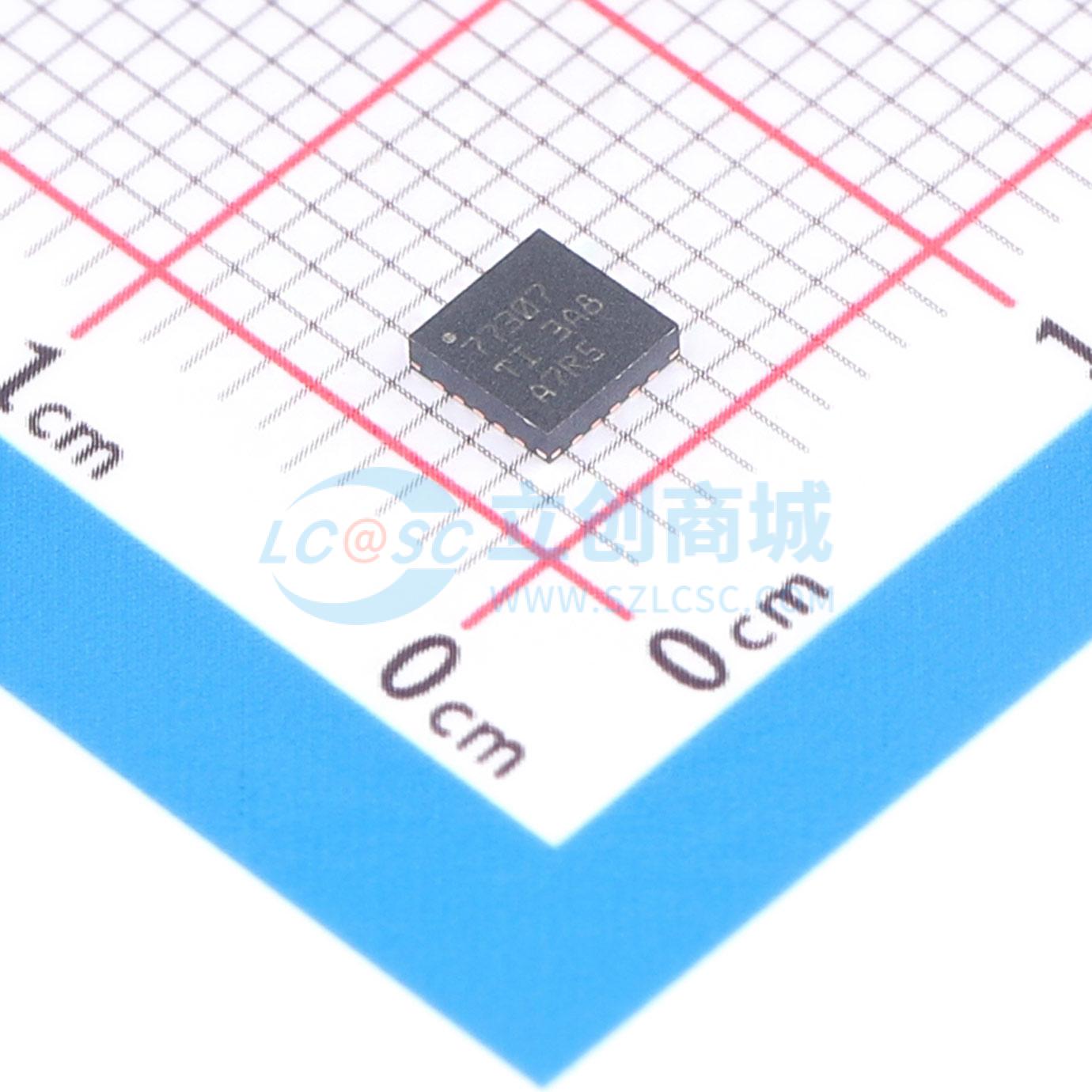

温馨提醒：图片仅供参考，商品以实物为准

BQ77307RGRR

适用于2至7节串联电池包的高精度电池初级或次级保护器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: BQ77307 系列产品具有高度集成的高精度初级保护器，适用于 2 节至 7 节串联锂离子、锂聚合物、磷酸铁锂 (LFP) 和 LTO 电池包。每个器件都包含一个高精度电压、电流和温度保护子系统，该子系统具有集成式低侧保护 NFET 驱动器和一个供外部系统使用的可编程 LDO。BQ77307 为主机处理器提供中断，并集成了一个 I2C 主机通信接口，支持高达 400kHz 的工作频率，具有可选的 CRC，用于读取状态信息和对设置进行编程。
品牌名称: TI(德州仪器)
商品型号: BQ77307RGRR
商品编号: C22428433
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: 袋装
商品毛重: 0.38克(g)

商品参数

商品概述

BQ77307 是适用于锂离子、锂聚合物、磷酸铁锂 (LFP) 和 LTO 电池包的 2 节至 7 节串联高精度电池初级或次级保护器。德州仪器 (TI) BQ77307 系列产品是高度集成的高精度保护器件，适用于 2 节至 7 节串联锂离子、锂聚合物、磷酸铁锂 (LFP) 和 LTO 电池包。每个器件都包含一个高精度电压、电流和温度保护子系统，该子系统集成了低侧保护 NFET 驱动器和一个供外部系统使用的可编程 LDO。BQ77307 为主机处理器提供中断，并集成了 I2C 主机通信接口，支持高达 400kHz 的工作频率，具有可选的 CRC，用于读取状态信息和对设置进行编程。BQ77307 采用 20 引脚 QFN 封装。

商品特性

适用于 2 至 7 节串联电芯的初级或次级电压、电流和温度保护，具有自主恢复选项
支持电芯过压、欠压保护，过压保护范围 0V 至 5.5V，步长 1mV，精度为 ±4mV；欠压保护范围 0V 至 5.5V，步长 1mV，精度为 ±4mV
支持放电短路、充电过流、放电1和放电2过流电流保护
可使用外部 NTC 热敏电阻进行温度保护，支持充电和放电过热、充电和放电欠温保护，以及内部芯片过热保护
集成低侧驱动器，用于 NFET 保护，具有可选的自主恢复功能
支持低功耗操作，NORMAL 模式两个 FET 均启用时电流为 8μA，NORMAL 模式 FET 禁用时电流为 5μA，SHUTDOWN 模式电流小于 1μA
电池连接和部分其他引脚上的高电压容差为 45V
集成一次性可编程 (OTP) 存储器，用于保存器件设置，由 TI 编程
为主机处理器提供可编程中断，可通过 I2C 获取状态信息
支持 400kHz I2C 串行通信，具有可选的 CRC 支持
集成可供外部系统使用的可编程 LDO
采用 20 引脚 QFN 3.5mm × 3.5mm × 0.9mm (RGR) 封装"

应用领域

无线电动工具和园艺工具
真空吸尘器
非军用无人机
其他工业电池包（2 节至 7 节串联）"

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	3V~38.5V
	电池类型	磷酸铁锂电池；锂电池
	电池节数	7

	属性	参数值
	工作温度	-40℃~+110℃
	电池温度检测	支持
	静态电流(Iq)	5uA
	接口类型	I2C
	功能特性	过流保护；过充保护；过放保护；短路保护
