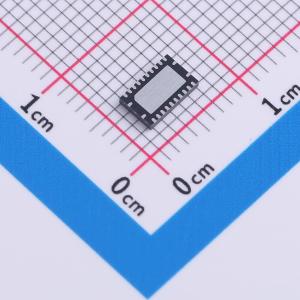

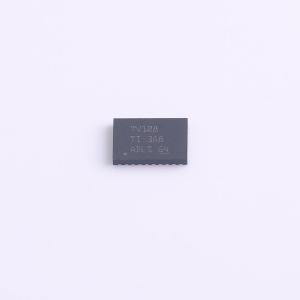

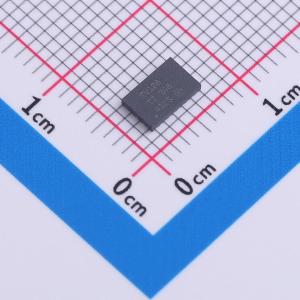

温馨提醒：图片仅供参考，商品以实物为准

TXV0108RGYR

8位方向控制型低偏斜低抖动电压转换器或缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TXV0108是一款8位双电源方向控制型低偏斜低抖动电压转换器件。该器件可用于在实现偏斜敏感接口（例如Ethernet MAC和PHY器件之间的RGMI）时进行转接驱动、电压转换和上电隔离。
品牌名称: TI(德州仪器)
商品型号: TXV0108RGYR
商品编号: C22428389
商品封装: VQFN-24-EP(5.5x3.5)
包装方式: 编带
商品毛重: 0.108833克(g)

商品参数

商品概述

TXV0108 是一款 8 位双电源方向控制型偏低斜低抖动电压转换器件。该器件可用于在实现偏斜敏感接口（例如 Ethernet MAC 和 PHY 器件之间的 RGMII）时进行转接驱动、电压转换和上电隔离。Ax I/O 引脚和控制引脚（DIR、OE）以 VCCA 逻辑电平为基准，Bx I/O 引脚以 VCCB 逻辑电平为基准。该器件具有改进的通道间偏斜、占空比失真和对称上升和下降时间，适用于需要严格时序条件的应用。该器件专用于使用 Ioff 的局部省电应用。Ioff 电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。VCC 隔离特性旨在确保如果任一 VCC 电源电压等于或接近 0 V，则两个端口都将切换到高阻抗状态。该特性可实现多个 MAC 和 PHY 之间的通信电源隔离，并且在 MAC 和 PHY 以异步方式上电的情况下，能够有效防止器件间的电流回流。如果 OE 设为低电平，DIR 上为高电平时允许数据从 A 传输到 B，DIR 上为低电平时允许数据从 B 传输到 A。OE 设为高电平时，Ax 和 Bx 引脚均强制处于高阻抗状态。

商品特性

可配置的设计可允许各个端口在 1.14 V 至 3.6 V 的电源电压范围内运行
在 1.65 V 至 3.6 V 范围内，支持高达 500Mbps 的速率
符合RGMII2.0时序规格
上升和下降时间 < 750 ps
占空比失真 < ±5%
通道到通道偏斜 <±400ps
高达250Mbps/通道
集成 10Ω 阻尼输出电阻器，可更大限度地减少信号反射
高驱动强度（在3.6V时最高达12mA）
完全可配置的对称双轨设计
出色信号完整性性能，1.8 V 至 3.3 V 时峰峰值抖动为 390 ps
VCC 隔离和 VCC 断开特性
Ioff 支持局部省电模式运行
闩锁性能超过 100 mA，符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
2000V人体放电模型
1000V充电器件模型
低功耗:最大值 10μA (25℃)，最大值 20μA （-40℃至125℃）
工作温度范围为 -40℃ 至 +125℃

应用领域

中距或短距
ADAS 域控制器
HVAC控制器设计
机器视觉摄像机
机架式服务器主板
IP电话
RGMII应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	500Mbps
	工作电压(VCCA)	1.14V~3.6V
	工作电压(VCCB)	1.14V~3.6V
	输出类型	三态

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	接口类型	以太网
	芯片类型	电平转换器
