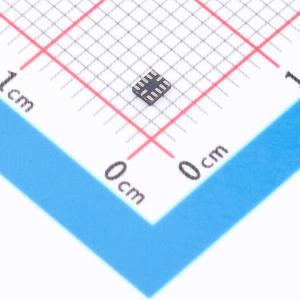

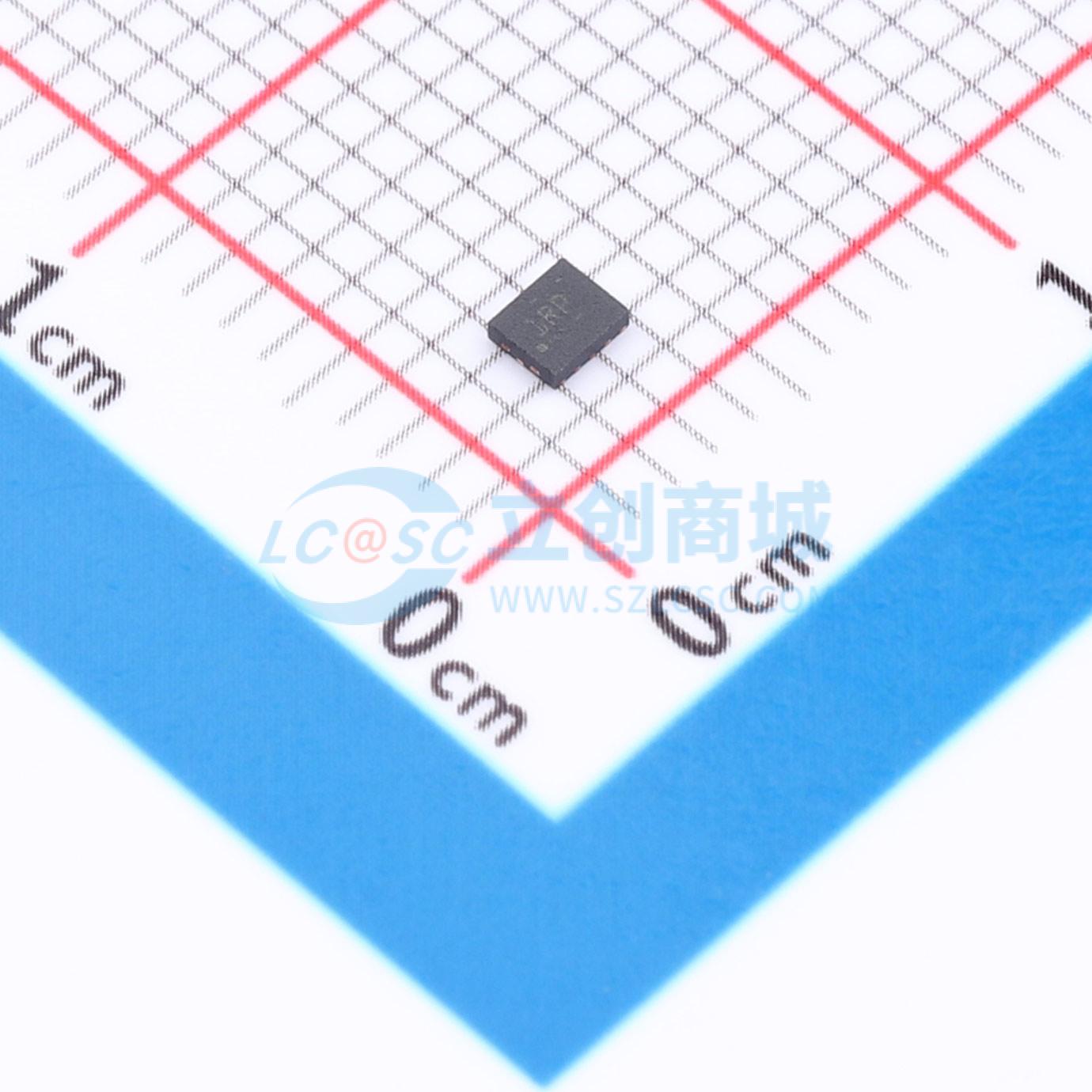

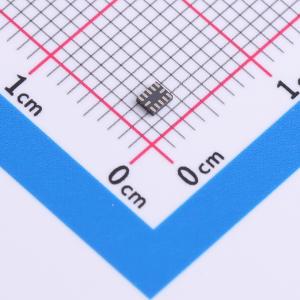

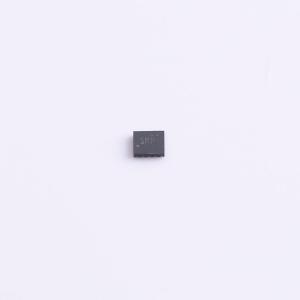

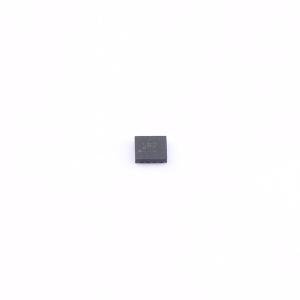

TXS0104ERUTR

适用于开漏和推挽应用的4位双向电压电平转换器

描述

这款4位同相转换器使用两个独立的可配置电源轨。A端口设计为跟踪VCCA，VCCA接受1.65V至3.6V的任何电源电压，VCCA必须小于或等于VCCB。B端口设计为跟踪VCCB，VCCB接受2.3V至5.5V的任何电源电压。这允许在1.8V、2.5V、3.3V和5V电压节点之间进行低压双向转换。当输出使能（OE）输入为低电平时，所有输出都处于高阻抗状态。TXS0104E的设计使得OE输入电路由VCCA供电。为了在电源开启或关闭期间实现高阻抗状态，通过下拉电阻将OE连接到GND；电阻的最小值由驱动器的电流源能力决定。

品牌名称

TI(德州仪器)

商品型号

TXS0104ERUTR

商品编号

C22430532

商品封装

UQFN-12(1.7x2)​

包装方式

编带

商品毛重

0.051克(g)
