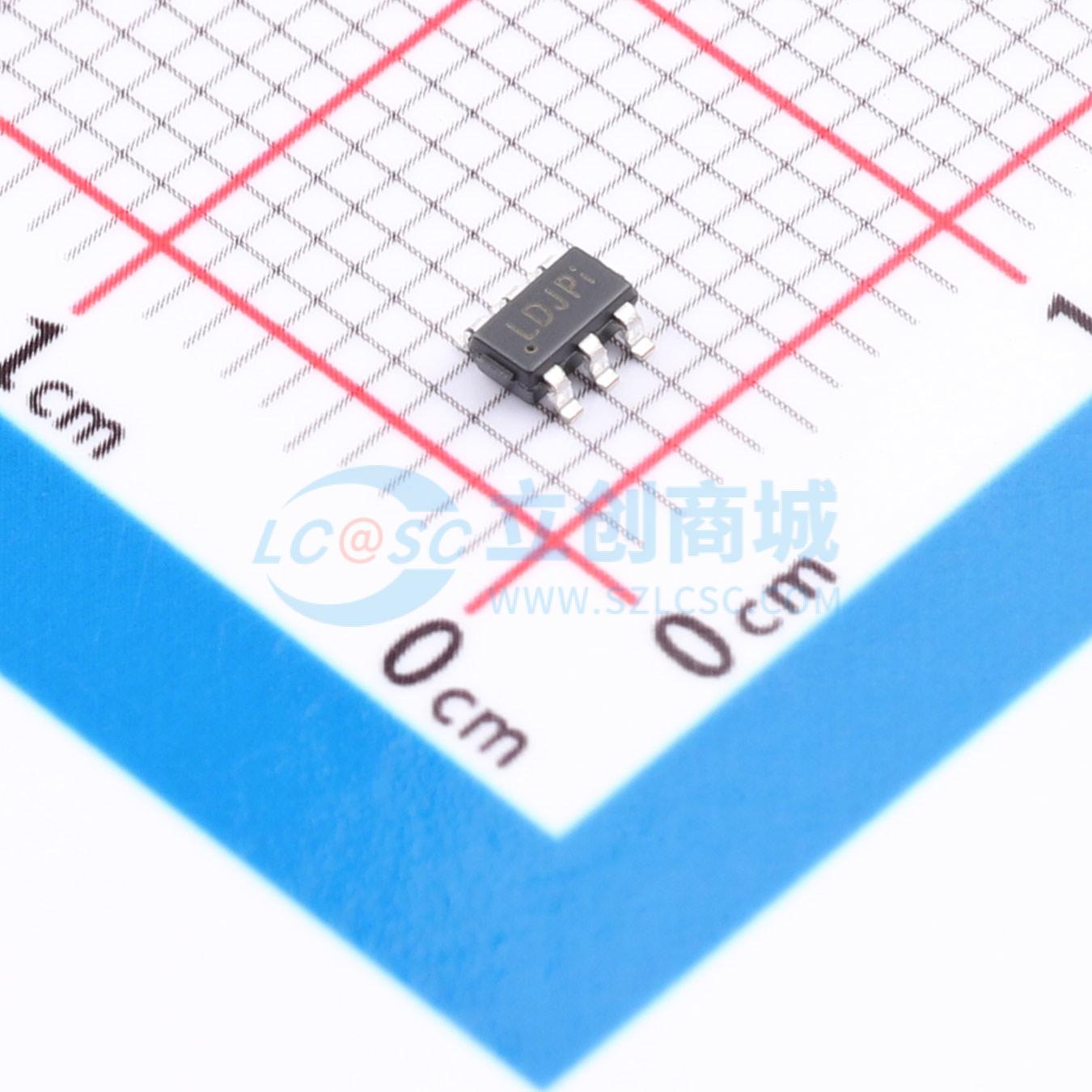

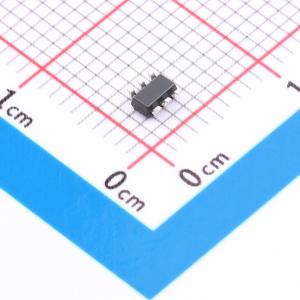

TPV8308LDADJ-S6TR
低静态电流可编程复位延迟监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于监控 0.405V 至 5V 的电压轨，当检测引脚的电压降至固定阈值以下或手动复位引脚 MR 为逻辑低电平时，输出低电平或高电平有效的开漏或推挽式 RESET /RESET 信号。当检测电压在具有迟滞的情况下回到固定阈值以上，且手动复位 MR 回到逻辑高电平时，RESET /RESET 输出将在外部电容设置的用户调整延迟时间内保持低电平/高电平。阈值电压可达到 1% 的精度。延迟时间可通过将外部电容连接到 CT 引脚设置为 1.25ms 至 10s。具有 600nA 的典型低静态电流。采用 SOT23 和 DFN2x2 封装，工作温度范围为 -40°C 至 +125°C。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPV8308LDADJ-S6TR
- 商品编号
- C22430860
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.6V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 405mV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 600nA |
商品概述
TPV8308 是一系列监控电路，用于监测 0.405 V 至 5 V 的电压轨。当检测引脚电压低于固定阈值或手动复位引脚 MR 为逻辑低电平时，会置位一个低有效/高有效的开漏或推挽式 RESET /RESET 输出。在检测电压在迟滞作用下回升至固定阈值以上且手动复位 MR 返回逻辑高电平后，RESET /RESET 输出将保持低/高电平一段由外部电容设置的用户可调延迟时间。TPV8308 器件的阈值电压精度可达 1%。延迟时间可通过连接至 CT 引脚的外部电容设置为 1.25 ms 至 10 s。TPV8308 系列具有极低的典型静态电流，仅为 600 nA。TPV8308 提供 SOT23 和 DFN2x2 封装，其工作温度范围为 -40°C 至 +125°C。
商品特性
- 宽电源电压范围：1.6 V 至 6.0 V
- 极低静态电流：典型值 600 nA
- 固定阈值电压从 0.6 V 至 5 V，步进 100 mV；可调版本具有低至 0.405 V 的阈值电压
- 具有可调延迟时间的上电复位发生器，延迟时间从 1.25 ms 至 10 s
- 高阈值精度：典型值 1%
- 手动复位 MR 输入
- 开漏输出 RESET /RESET
- 推挽输出 RESET /RESET
- 低有效 RESET 和高有效 RESET
- 温度范围：-40°C 至 125°C
- 绿色产品，SOT23-6 和 DFN2X2-6 封装
应用领域
- 服务器和数据中心
- 监控和IP摄像头
- 网络交换机和路由器
- 固态硬盘
- 光通信模块
