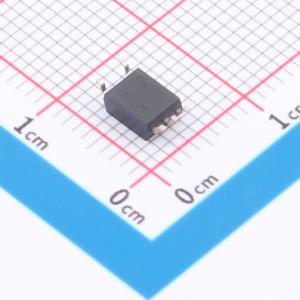

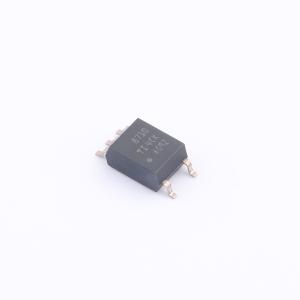

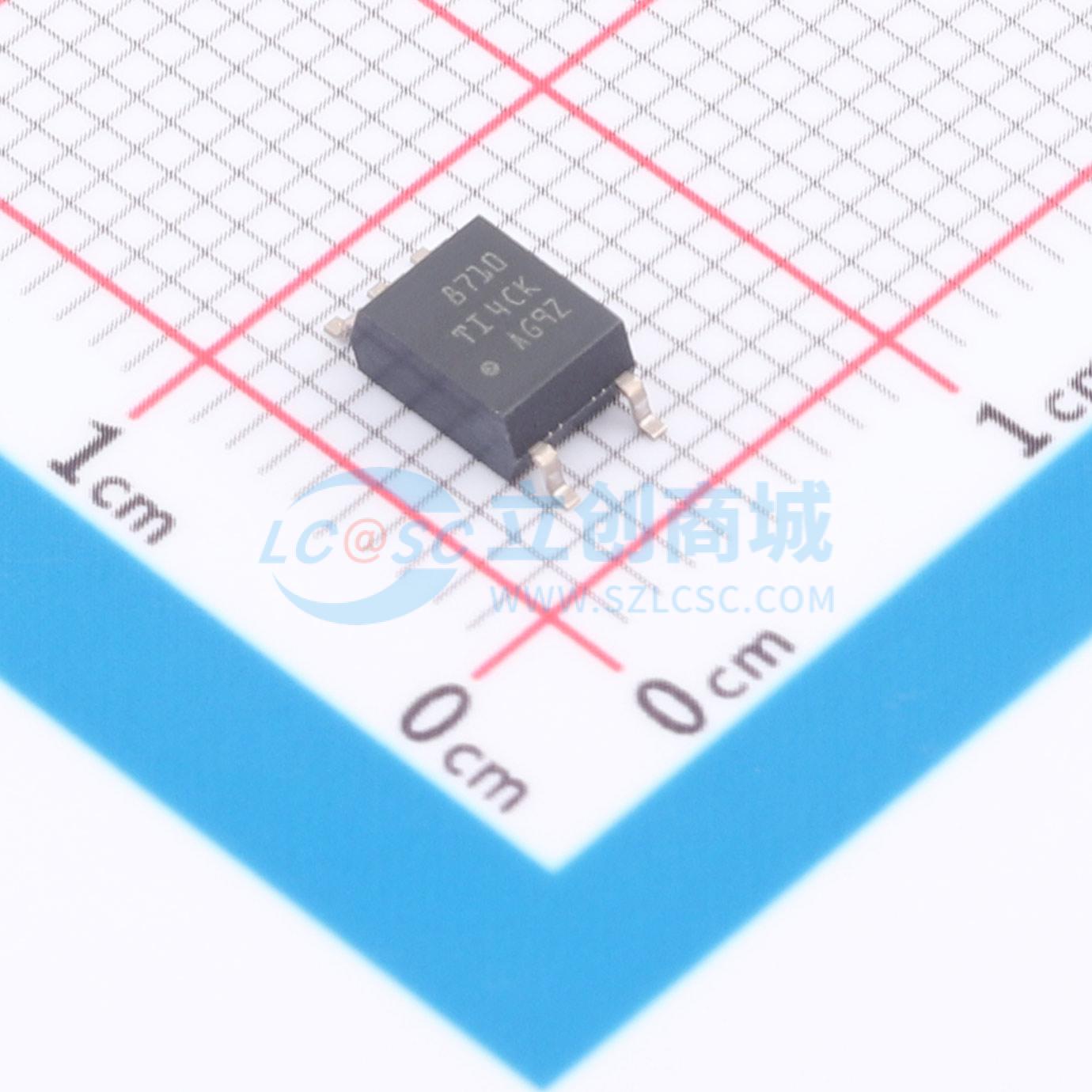

ISOM8710DFFR

直流输入、逻辑输出、单通道高速光学仿真器

描述: 器件是具有二极管仿真器输入和数字输出的单通道光耦仿真器，是许多传统光耦合器的引脚兼容、可直接替换器件，无需重新设计PCB即可增强业界通用封装。这些器件可实现高达25Mbps的传输数据速率，并可通过两个逻辑输出选项输出3.3V和5V信号：CMOS兼容输出和集电极开路输出。与光耦合器相比，光耦仿真器具有显著的可靠性和性能优势，包括高共模瞬态抗扰度（CMTI）、低传播延迟、小脉宽失真（PWD）、低功耗、更宽的温度范围以及严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应，因此仿真二极管输入级的功耗比光耦合器低
品牌名称: TI(德州仪器)
商品型号: ISOM8710DFFR
商品编号: C22427584
商品封装: SOIC-5
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

ISOM871x 器件是具有二极管仿真器输入和数字输出的单通道光耦仿真器，该器件是许多传统光耦合器的引脚兼容、可直接替换器件，无需重新设计 PCB 即可增强业界通用封装。这些器件可实现高达 25Mbps 的传输数据速率，并可通过两个逻辑输出选项输出 3.3V 和 5V 信号:CMOS 兼容输出 (ISOM8710) 和集电极开路输出 (ISOM8711)。与光耦合器相比，ISOM871x 光耦仿真器具有显著的可靠性和性能优势，包括高共模瞬态抗扰度 (CMTI)、低传播延迟、小脉宽失真 (PWD)、低功耗、更宽的温度范围以及严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应，因此仿真二极管输入级的功耗比光耦合器低。ISOM871x 器件采用小型 SOIC-5 封装，支持 3.75kVRMS 隔离额定值。器件的高性能和高可靠性使其能够用于电机驱动器、工业控制器中的 I/O 模块、工厂自动化应用等。

商品特性

业界通用高速数字光耦合器的引脚对引脚直接替换升级版
单通道二极管仿真器输入
提供两种输出选项:ISOM8710 为 CMOS 输出，ISOM8711 为集电极开路输出
宽电源电压范围 (VCC):2.7V 至 5.5V
高速数据速率:高达 25Mbps
最大传播延迟:52ns
最大脉宽失真:17ns
最大传播延迟偏斜:15ns
稳健可靠的隔离栅:隔离额定值高达 3750VRMS，工作电压 500VRMS，浪涌能力高达 10kV，最小瞬态抗扰度:±125kV/µs
宽工作温度范围:-40℃ 至 +125℃
小型 SOIC-5 封装
拥有多项安全相关认证:UL 1577 认证（3750VRMS 隔离），符合 VDE 按 DIN EN IEC 60747-17 (VDE0884-17) 标准认证，符合 IEC 62368-1、IEC 61010-1、IEC 60601-1、CQC GB 4943.1 标准

应用领域

电源
电网
电表
电机驱动器
工厂自动化和控制
楼宇自动化
照明
电器

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	150kV/us
	传输速率	25Mbps
	通道数	1
	工作温度	-40℃~+125℃
	传播延迟 tpLH	52ns

	属性	参数值
	传播延迟 tpHL	52ns
	输入阈值电流(FH)	2mA
	输出电流	15mA
	耗散功率(Pd)	75mW
	正向压降(Vf)	1.8V
	直流反向耐压(Vr)	5V
	正向电流(If)	20mA
	功能特性	-
