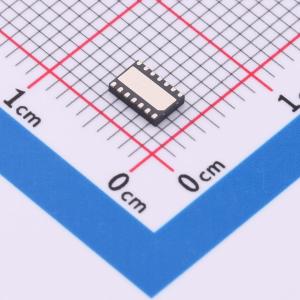

TPS923655DMTR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS923655DMTR
商品编号: C22427698
商品封装: VSON-14-EP(4.5x3)
包装方式: 编带
商品毛重: 0.113333克(g)

商品参数

商品概述

TPS92365x系列是一款2A/4A非同步升压/降压-升压LED驱动器，输入范围为4.5V至65V。通过集成低端NMOS开关，该器件能够以高功率密度和高效率驱动LED以及为电池充电。该系列还支持共阴极连接和单层PCB设计。开关频率可在100kHz至2.2MHz之间配置，并可选配扩频功能以实现更好的EMI性能。

TPS92365x系列支持四种调光选项，包括模拟调光、PWM调光、混合调光和灵活调光。每种调光方法都可以通过PWM和ADIM输入引脚，利用简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能精确采样，以实现电感快速调光（IFD）并达到高调光精度。

TPS92365x系列还提供多种系统保护功能，包括LED开路和短路保护、检测电阻开路和短路保护、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出就会发出确认信号。

商品特性

输入范围为4.5V至65V
LED共阴极连接
集成150mΩ MOSFET，典型电流限制为3A/6.5A/8.5A
可选开关频率：100kHz至2.2MHz
TPS923653和TPS923655具有扩频功能
先进的调光选项：
- 模拟调光（256:1）
- 快速PWM调光（150ns脉冲宽度）
- 混合和灵活调光（20kHz PWM时为2,000:1，4kHz PWM时为10,000:1，120Hz PWM时为1,000,000:1）
CC/CV充电模式
全面的保护功能：
- LED开路和短路保护
- 开关FET开路和短路保护
- 外部组件故障保护
- 逐周期电流限制
- 热关断
- 故障输出（开漏）
可配置的热折返曲线
提供VSON、WSON和SOT23封装选项

应用领域

恒定照明：
- 室内、室外、专业照明
- 医疗、手术照明
- 投影仪、激光电视、打印机、网络摄像机
即时照明：
- 机器视觉、相机闪光灯
- 火灾报警、频闪灯
CC和CV电源：
- LCD背光
- 电池充电
- TEC控制

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~63V
	开关频率	100kHz~2.2MHz
	通道数	-
	输出电压	-
	输出电流	-

	属性	参数值
	调光	PWM；模拟
	功能特性	-
	工作电压(AC)	-
	拓扑结构	降压-升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-
