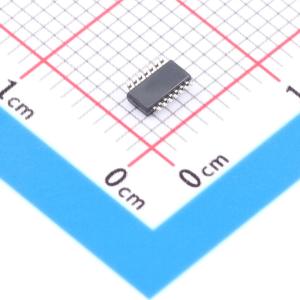

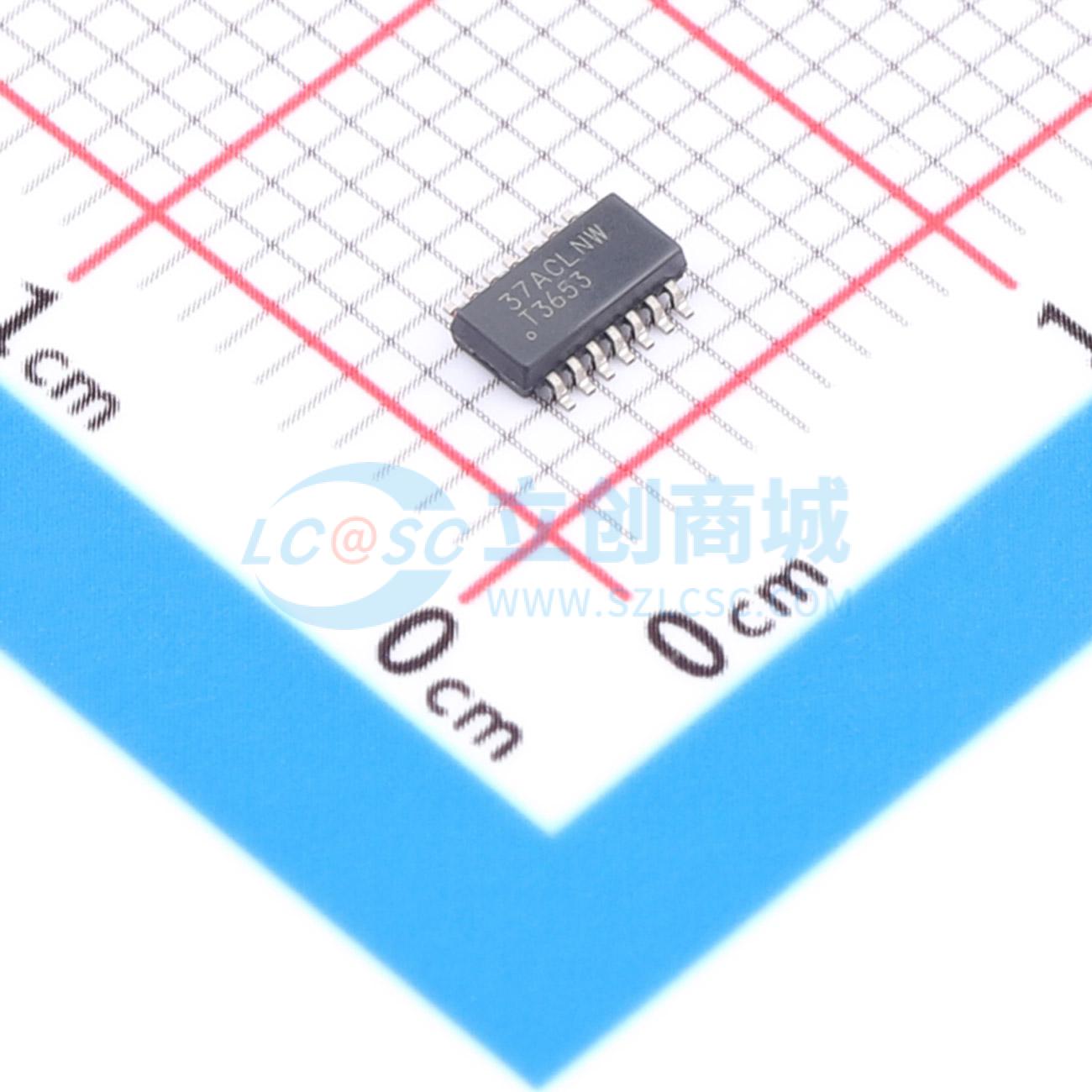

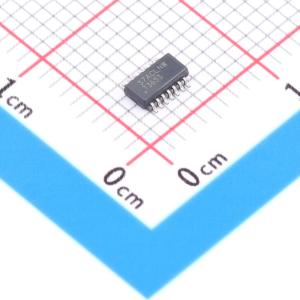

TPS923653DYYR

TPS92365x系列是一款输入范围4.5V至65V的2A/4A非同步升压/升降压LED驱动器。通过集成低压侧NMOS开关，该器件能够驱动LED以及为电池充电，具有高功率密度和高效率。该系列还支持共阴极连接和单层PCB设计。开关频率可在100kHz至2.2MHz之间配置，可选扩频功能以获得更好的EMI性能。TPS92365x系列支持四种调光选项，包括模拟调光、PWM调光、混合调光和柔性调光。每种调光方法可通过PWM和ADIM输入引脚，使用简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制，结合智能精准采样，实现电感快速调光（IFD），并获得高调光精度。TPS92365x系列还提供多种系统级保护，包括LED开路和短路、采样电阻开路和短路、可配置热折返和热关断。当检测到任何故障条件时，故障输出会发送确认信号。

• 4.5V至65V输入范围
• 支持LED共阴极连接
• 集成150mΩ MOSFET，典型限流为3A/6.5A/8.5A
• 开关频率可配置，范围为100kHz至2.2MHz
• TPS923653和TPS923655提供扩频功能
• 支持多种高级调光选项
• 模拟调光（256:1调光比）
• 快速PWM调光（支持150ns脉冲宽度）
• 混合柔性调光，调光比为:20kHz PWM下2000:1，4kHz PWM下10000:1，120Hz PWM下1000000:1
• 支持CC/CV充电模式
• LED开路和短路保护
• 开关FET开路和短路保护
• 外部元件故障保护
• 逐周期限流
• 热关断
• 开漏故障输出
• 可配置热折返曲线
• 提供VSON、WSON和SOT23封装选项

• 室内、户外、专业照明
• 医疗、手术照明
• 投影仪、激光电视、打印机、IP摄像机
• 机器视觉、相机闪光灯
• 火灾报警、频闪灯
• LCD背光
• 电池充电
• TEC控制
