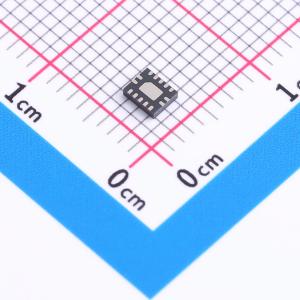

SN74LV6T17BQAR
六路施密特触发缓冲器，具有集成转换功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV6T17器件包含六个具有施密特触发输入的独立缓冲器。每个逻辑门以正逻辑执行布尔函数Y = A₀ 输出电平以电源电压 (VCC) 为基准，并且支持1.8V、2.5V、3.3V和5V CMOS电平。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV6T17BQAR
- 商品编号
- C22428345
- 商品封装
- WQFN-14-EP(2.5x3)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.8V~5.5V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 6.4ns@5V,50pF | |
| 功能特性 | 电平转换 |
商品概述
SN74LV6T17是具有集成转换功能的六路施密特触发缓冲器。SN74LV6T17 器件包含六个具有施密特触发输入的独立缓冲器。每个逻辑门以正逻辑执行布尔函数 Y = A。输出电平以电源电压 (VCC) 为基准，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的升压转换。此外，5V容限输入引脚可实现降压转换。
商品特性
- 1.8V至5.5V的宽工作电压范围
- 单电源电压转换
- 支持升压转换:可实现1.2V至1.8V、1.5V至2.5V、1.8V至3.3V、3.3V至5.0V转换
- 支持降压转换:可实现5.0V、3.3V、2.5V至1.8V；5.0V、3.3V至2.5V；5.0V至3.3V转换
- 5.5V容限输入引脚
- 支持标准引脚排列
- 速率高达 150Mbps（对应 5V 或 3.3V VCC）
- 闩锁性能超过 250mA，符合 JESD 17 规范
应用领域
- 启用或禁用数字信号
- 控制指示灯LED
- 通信模块和系统控制器之间的转换
