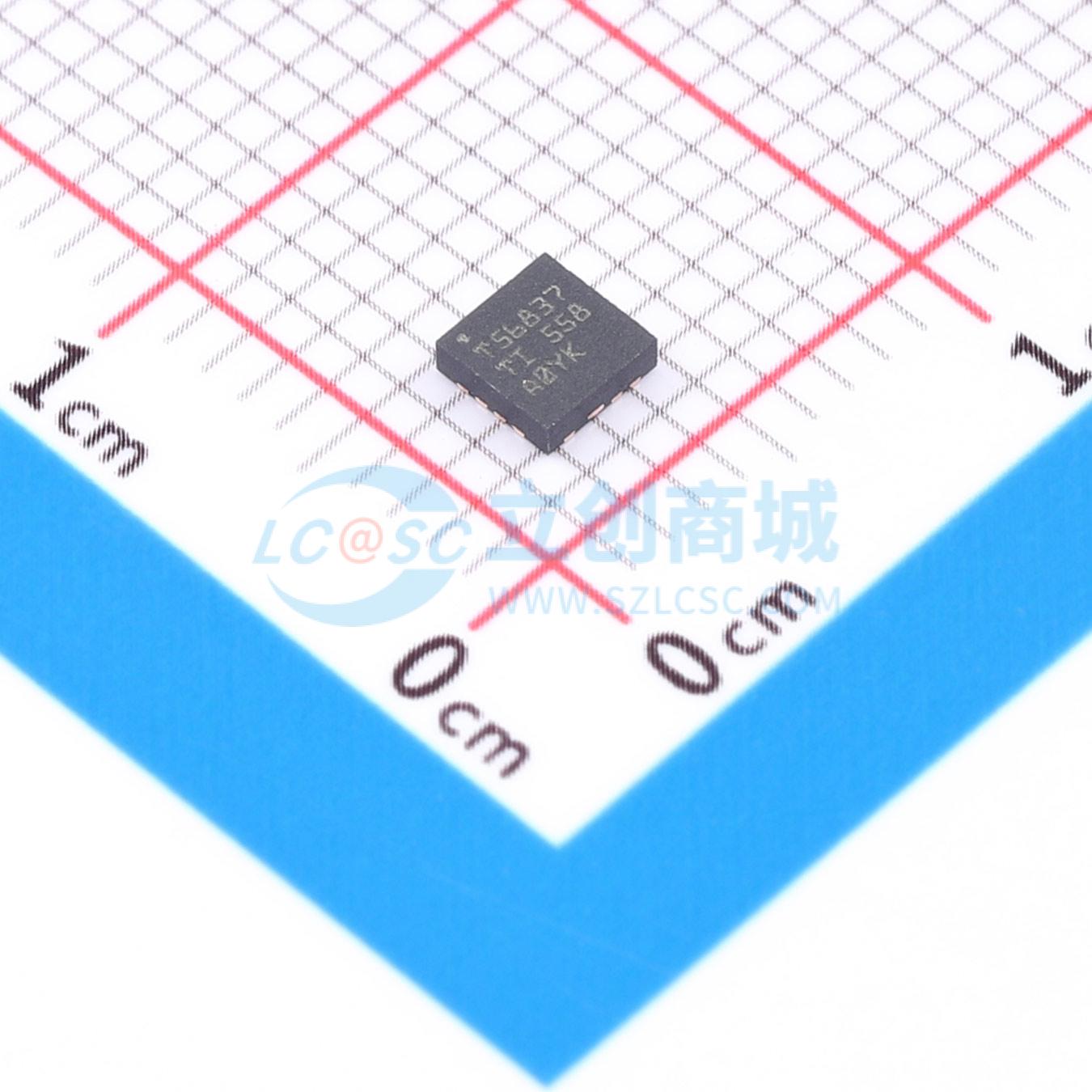

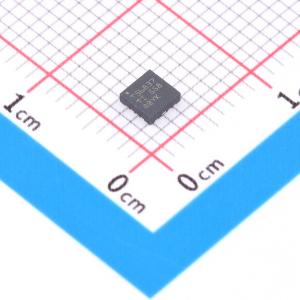

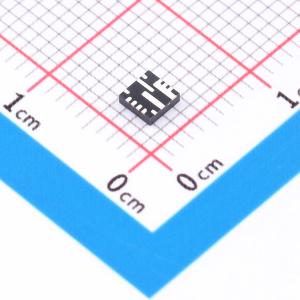

温馨提醒：图片仅供参考，商品以实物为准
TPS56837RPAR
降压型 8A 4.5V~28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS56837是一款高效率、易于使用的同步降压转换器,支持4.5V至28V的宽输入电压范围。该设备支持高达8A的连续输出电流,输出电压范围为0.6V至13V。采用D-CAP3控制模式,提供快速瞬态响应、良好的线路和负载调节,无需外部补偿组件,支持低等效串联电阻（ESR）输出电容器,如多层陶瓷电容器（MLCC）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS56837RPAR
- 商品编号
- C22428366
- 商品封装
- VQFN-HR-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.637818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电压 | 600mV~13V | |
| 输出电流 | 8A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 45uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；可调软启动；过流保护；输出放电；工作状态指示；可调限流；打嗝限流 |
商品概述
TPS5683x是一款高效率、易用的同步降压转换器，输入电压范围为4.5V至28V。该器件支持最高8A连续输出电流，输出电压范围为0.6V至13V。TPS5683x采用D-CAP3控制模式，可提供快速瞬态响应、良好的线性和负载调节，无需外部补偿，支持低等效串联电阻(ESR)输出电容，例如MLCC。TPS56837工作在Eco模式下，可在轻载时获得高效率。TPS56838工作在强制连续导通模式下，可在所有负载条件下保持较低的输出纹波。TPS56836工作在Out-of-Audio模式下，可避免可闻噪声。TPS5683x提供三个可选开关频率:500kHz、800kHz和1200kHz，可通过MODE引脚配置选择限流。TPS5683x可通过连接SS电容调整软启动时间，当SS引脚悬空时默认软启动时间为1.8ms。TPS5683x提供完整的非锁存型过压(OV)、欠压(UV)、过流(OC)、过热(OT)和欠压锁定(UVLO)保护，同时具备电源良好指示器和输出放电功能。TPS5683x采用10引脚3.0mm × 3.0mm HotRod QFN封装，规定工作结温范围为–40℃至150℃。
商品特性
- 4.5V至28V输入电压范围
- 0.6V至13V输出电压范围
- 支持8A连续输出电流
- 集成20.4mΩ和9.5mΩ MOSFET
- 25℃下参考电压为0.6V ±1%
- TPS56837具有45uA低静态电流
- D-CAP3™控制模式，可实现快速瞬态响应
- TPS56837带有Eco-mode（自动跳跃模式），可实现高轻载效率
- TPS56838带有强制连续导通模式(FCCM)
- TPS56836带有Out-of-Audio™ (OOA)模式
- 500kHz、800kHz、1200kHz开关频率可通过模式选择切换
- 可通过模式选择调整低端MOSFET的逐周期过流限制
- 可调软启动时间，默认1.8ms
- 内置输出放电功能
- 电源良好指示器，用于监控输出电压
- 支持最高98%占空比工作
- 针对UV、OV、OT和UVLO提供非锁存保护
- 工作结温范围为-40℃至+150℃
- 采用小型10引脚 3.0mm × 3.0mm HotRod™ QFN封装
- 可使用WEBENCH® Power Designer创建客户设计
应用领域
- 工业PC
- EPOS
- 工厂自动化与控制
- 多功能打印机
- 视频会议系统
- 显示器
- 电视
- 音箱
- PC
- 笔记本电脑
- 便携式电子设备
- 12V、19V、24V电源总线通用供电
