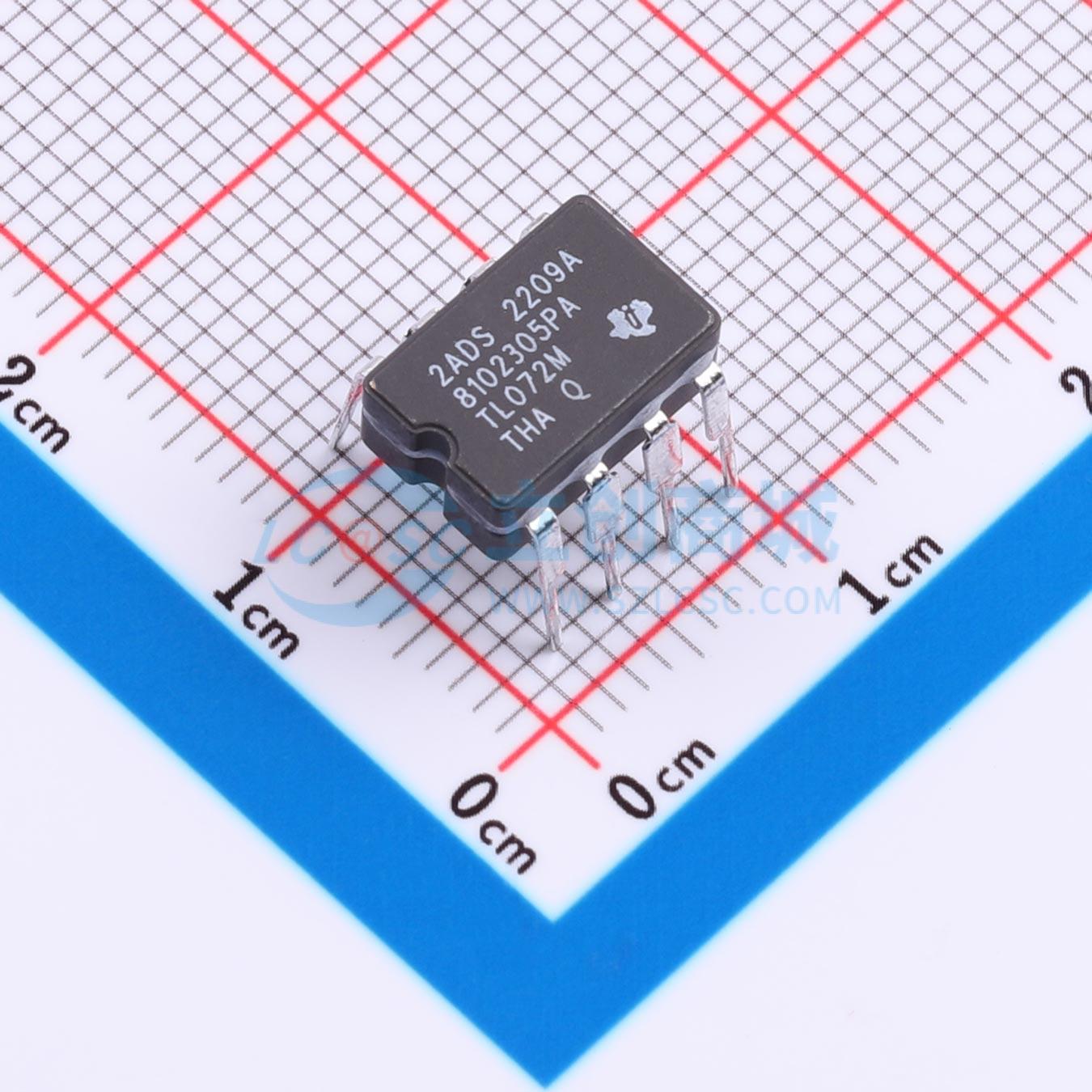

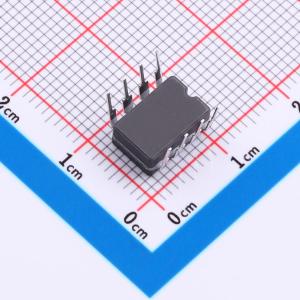

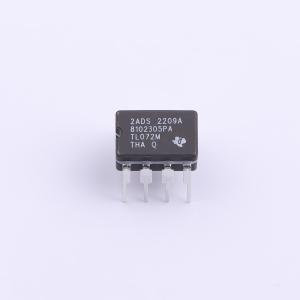

温馨提醒：图片仅供参考，商品以实物为准
TL072MJGB
低噪声FET输入运算放大器，具备高ESD、集成EMI和射频滤波器、高压摆率、低失调电压等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL072MJGB
- 商品编号
- C22428346
- 商品封装
- CDIP-8
- 包装方式
- 管装
- 商品毛重
- 77.966667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 100pA | |
| 输入电压噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 1.4mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 4.5V~40V | |
| 双电源电压(Vee~Vcc) | 2.25V~20V；-20V~-2.25V |
商品概述
TL071H、TL072H 和 TL074H (TL07xH) 系列器件是业界通用的 TL071、TL072 和 TL074 (TL07x) 器件的下一代版本。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（1mV，典型值）、高压摆率 (20V/μs) 和正电源的共模输入。得益于高 ESD（1.5kV，HBM）、集成 EMI 和射频滤波器以及 –40°C ~ +125°C 的完整工作温度范围，TL07xH 器件可用于要求苛刻的应用。带有后缀 M 的器件具有更宽的工作温度范围：–55°C ~ +125°C。
商品特性
- 高压摆率：20V/μs（TL07xH，典型值）
- 低失调电压：1mV（TL07xH，典型值）
- 低失调电压漂移：2μV/°C
- 低功耗：940μA/通道（TL07xH，典型值）
- 宽共模和差分电压范围，共模输入电压范围包括 VCC
- 低输入偏置和失调电流
- 低噪声：f = 1kHz 时，Vn = 37nV/√Hz（典型值）
- 输出短路保护
- 低总计谐波失真：0.003%（典型值）
- 宽电源电压：±2.25V ~ ±20V，4.5V ~ 40V
应用领域
- 太阳能：串式和中央逆变器
- 电机驱动器：交流和伺服驱动控制及功率级模块
- 单相在线式 UPS
- 三相 UPS
- 专业音频混合器
- 电池测试设备
