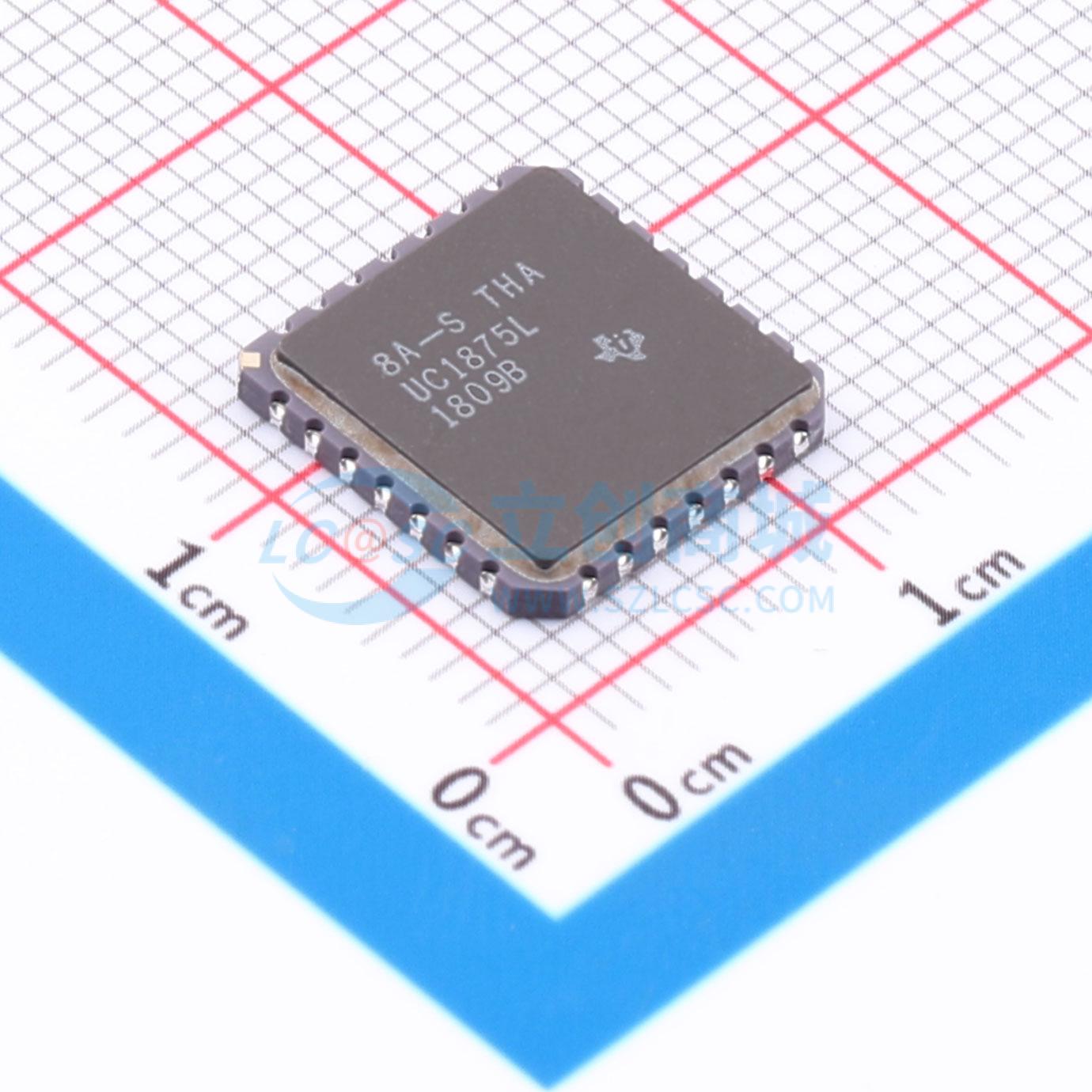

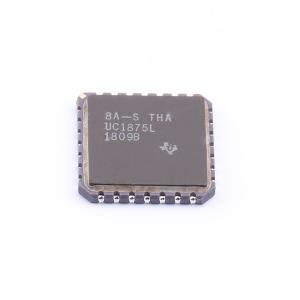

UC1875L

移相谐振控制器

描述: 通过将一个半桥的开关相对于另一个半桥进行相移，实现对桥式功率级的控制，允许在高频下结合谐振、零电压开关进行恒定频率脉宽调制，以实现高效性能。可配置为在电压或电流模式下提供控制，并具有单独的过流关断功能，以实现快速故障保护。提供可编程时间延迟，以便在每个输出级开启时插入死区时间。该延迟可独立控制每个输出对（A-B、C-D），为谐振开关动作提供时间
品牌名称: TI(德州仪器)
商品型号: UC1875L
商品编号: C22428325
商品封装: LCCC-28
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

UC1875系列集成电路通过对一个半桥相对于另一个半桥的开关进行移相，实现桥功率级的控制，允许恒频脉宽调制结合谐振零电压开关，在高频下实现高效率性能。该系列电路可配置为电压模式或电流模式运行，带有独立的过流关断，用于快速故障保护。提供可编程延时，可在每个输出级开通时插入死区时间。该延时为谐振开关动作提供时间，可对每个输出对（A-B、C-D）独立控制。振荡器可工作在超过2MHz的频率，实际整体开关频率可达1MHz。除标准自由运行模式外，借助CLOCKSYNC引脚，用户可配置这些器件接受外部时钟同步信号，也可将最多5个器件锁定在一起，工作频率由最快的器件决定。保护特性包括欠压锁定，可在电源达到10.75V阈值之前保持所有输出为低电平有效状态。内置1.5V迟滞，用于可靠的自举芯片电源。提供过流保护，故障发生后70nsec内可将输出锁存为关断状态，电流故障电路实现全周期重启操作。额外特性包括带宽超过7MHz的误差放大器，5V基准，支持软启动，以及灵活的斜坡生成和斜率补偿电路。这些器件有多种封装可选:20引脚DIP、28引脚“翼型”SOIC和28引脚功率PLCC塑料封装，支持0℃至70℃和-25℃至+85℃工作温度范围；还有密封陶瓷双列直插、表面贴装和无引线陶瓷芯片载体封装，支持-55℃至+125℃工作温度范围。

商品特性

零至100%占空比控制
可编程输出开通延时
兼容电压模式或电流模式拓扑
实际可工作在开关频率至1MHz
四个2A图腾柱输出
10MHz误差放大器
欠压锁定
低启动电流:150μA
UVLO期间输出保持低电平有效
软启动控制
带全周期重启的锁存过流比较器
修正基准

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	工作电压	10.75V~20V
	拉电流(IOH)	500mA
	灌电流(IOL)	500mA

	属性	参数值
	开关频率	1MHz
	工作电流	30mA
	工作温度	-55℃~+125℃
	功能特性	逐周期过流保护；软启动；欠压锁定
