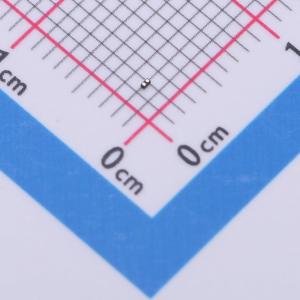

温馨提醒：图片仅供参考，商品以实物为准

ESD441DPLR

单向ESD 5.5V截止峰值浪涌电流：6.2A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是单向ESD保护二极管，用于保护数据线和其他I/O端口，额定可消散高达±30 kV的ESD冲击（符合IEC 61000-4-2国际标准，大于4级）。具有1 pF（典型值）的IO电容，可实现对如USB 2.0等协议的高速接口保护。极低的动态电阻（0.1 Ω）和钳位电压（16 A TLP时为7.6 V），可用于系统级瞬态事件保护。30 kV ESD额定值和6.2 A浪涌能力，可在小封装中为便携式电子产品和其他空间受限应用（如可穿戴设备）中的5.5 V电源轨提供强大的瞬态保护。采用行业标准的0201 (DPL)封装。
品牌名称: TI(德州仪器)
商品型号: ESD441DPLR
商品编号: C22427765
商品封装: X2SON-2(0.3x0.6)
包装方式: 编带
商品毛重: 0.009021克(g)

商品参数

商品概述

ESD441 是一款单向 ESD 保护二极管，用于保护数据线路和其他 I/O 端口。ESD441 的额定 ESD 冲击消散值高达 ±30 kV，符合 IEC 61000-4-2 国际标准（高于 4 级）。该器件具有 1 pF（典型值）IO 电容，可为 USB 2.0 等协议提供高速接口保护。指定了极低动态电阻 (0.1 Ω) 和钳位电压 (16A TLP 时为 7.6 V)，可针对瞬态事件提供系统级保护。30kV ESD 等级和 6 A 浪涌采用微型封装，可提供强大的瞬态保护，用于保护便携式电子产品和其他空间狭小应用（如可穿戴设备）中的 5.5 V 电源轨。ESD441采用业界通用的0201和0402封装。

商品特性

IEC61000-4-2 4级ESD保护
±30kV 接触放电
±30kV 空气间隙放电
IEC61000-4-5浪涌保护，可承受6A (8/20μs)浪涌
1pF（典型值）IO电容
直流击穿电压:7V（典型值）
超低漏电流:50nA（最大值）
超低的 ESD 钳位电压
16A TLP时钳位电压为7.6V
RDYN: 0.1 Ω (I/O至GND)
低插入损耗，-3dB带宽可达2GHz
支持速率高达4Gbps的高速接口
工业温度范围:-55℃ 至 +150℃
提供节省空间的业界通用封装:0201(0.6mm×0.3mm)与0402(1.0mm×0.6mm)

应用领域

扫地机器人
可穿戴设备
智能扬声器
便携式电子产品
小型电器
零售自动化和支付
便携式计算机和台式机
电视和监视器
扩展坞
USB 2.0接口
HDMI™1.4和2.0接口
DisplayPort接口
SIM卡接口
GPIO接口

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向工作电压(Vrwm)	5.5V
	钳位电压	7.6V
	峰值脉冲电流(Ipp)	6.2A@8/20us
	击穿电压(VBR)	7V

	属性	参数值
	反向漏电流(Ir)	50nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
