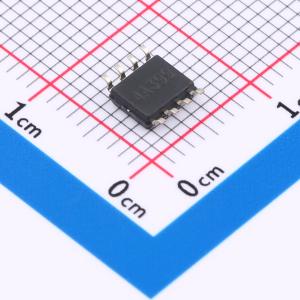

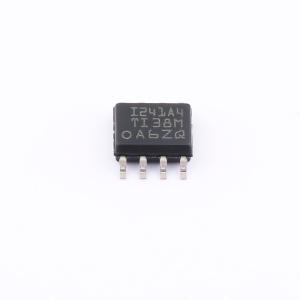

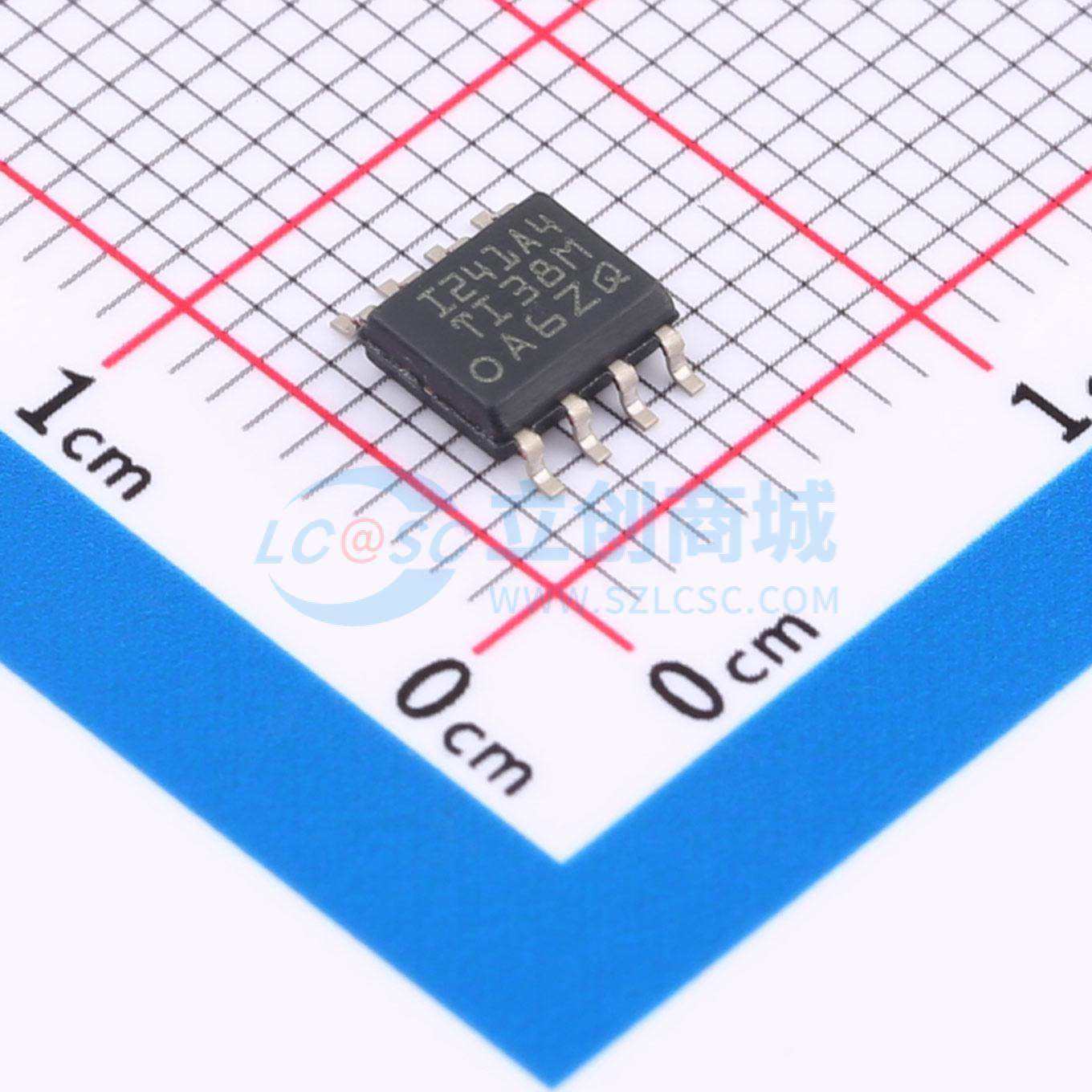

INA241A4IDR

INA241x 是一款超精密双向电流检测放大器，可在 -5 V 至 110 V 的宽共模电压范围内测量分流电阻两端的电压降，且与电源电压无关。通过低失调电压（最大 ±10 μV）、小增益误差（最大 ±0.01%）和高直流共模抑制比（典型值 166 dB）的组合实现高精度电流测量。INA241x 专为开关系统中的高压双向测量而设计，该系统在器件输入端会出现较大的共模电压瞬变。INA241x 内部增强的 PWM 抑制电路可确保由于输入端共模电压转换而在输出端产生的信号干扰最小。 INA241x 采用 2.7 V 至 20 V 的单电源供电，电源电流为 2.5 mA。INA241x 提供五种增益选项：10 V/V、20 V/V、50 V/V、100 V/V 和 200 V/V。多种增益选项可在可用的分流电阻值和宽输出动态范围要求之间进行优化。 INA241x 的工作温度范围为 -40℃ 至 +125℃。

• 针对受开关共模电压影响的系统优化的增强型 PWM 抑制功能
• 支持高达 125 kHz 的开关频率
• 宽共模电压：
  • 工作电压：-5 V 至 +110 V
  • 耐受电压：-20 V 至 +120 V
• 双向工作
• 高小信号带宽：1.1 MHz（所有增益下）
• 压摆率：8 V/µs
• 阶跃响应稳定到 1% 的时间：1 µs
• 出色的共模抑制比：
  • 直流共模抑制比 166 dB，100 kHz 时交流共模抑制比 104 dB
  • 1 MHz 时交流共模抑制比 89 dB
• 精度：
  • 增益误差（最大值）：
    • A 版本：±0.01%，温度漂移 ±1 ppm/℃
    • B 版本：±0.1%，温度漂移 ±5 ppm/℃
  • 失调电压（最大值）：
    • A 版本：±10 μV，温度漂移 ±0.1 μV/℃
    • B 版本：±150 μV，温度漂移 ±0.5 μV/℃
• 可用增益：
  • INA241A1、INA241B1：10 V/V
  • INA241A2、INA241B2：20 V/V
  • INA241A3、INA241B3：50 V/V
  • INA241A4、INA241B4：100 V/V
  • INA241A5、INA241B5：200 V/V
• 封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8、VSSOP - 10

• 电机驱动器
• 螺线管和执行器
• 注塑机
• 无绳电动工具
• 医用无绳工具
• 无人机螺旋桨速度控制
