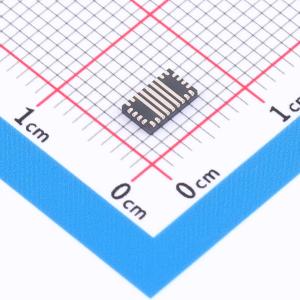

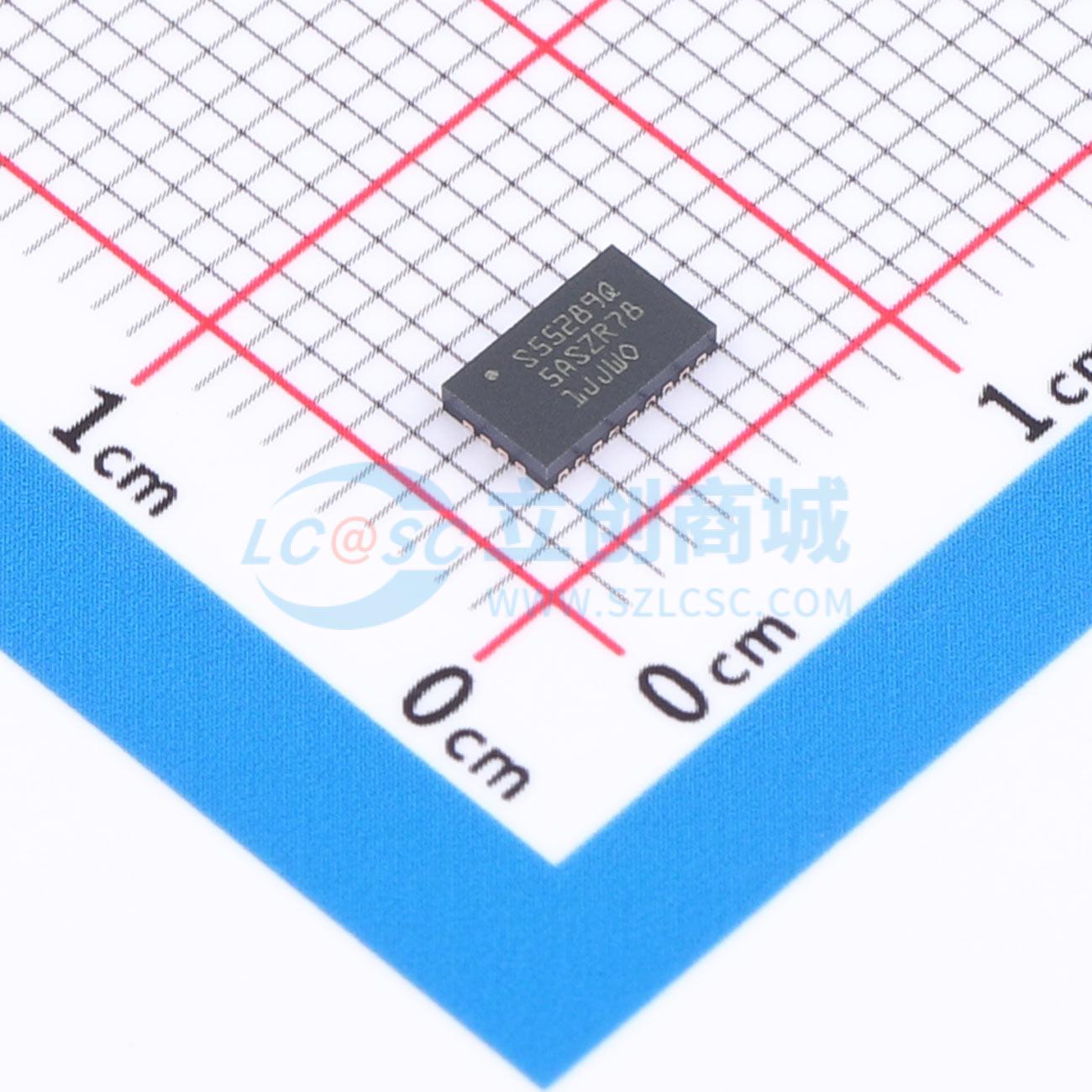

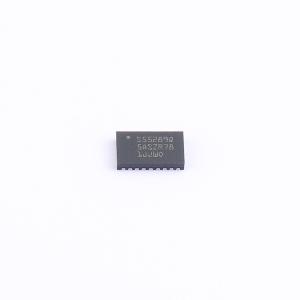

TPS55289QWRYQRQ1

升降压型 8A 3V~36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 同步降压/升压转换器经优化，可将电池电压或适配器电压转换为电源轨。集成了四个MOSFET开关，可为USB电力输送(USB PD)应用提供紧凑型解决方案。输入电压高达36V。通过I²C接口，输出电压可以在0.8V至22V之间（步长为10mV）进行编程
品牌名称: TI(德州仪器)
商品型号: TPS55289QWRYQRQ1
商品编号: C22427990
商品封装: VQFN-HR-21(3x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPS55289-Q1 同步降压/升压转换器经优化，可将电池电压或适配器电压转换为电源轨。集成了四个 MOSFET 开关，可为 USB 电力输送 (USB PD) 应用提供紧凑型解决方案。输入电压高达 36V。通过 I²C 接口，输出电压可以在 0.8V 至 22V 之间（步长为 10mV）进行编程。在升压模式下，输入电压为 12V 时，可提供 60W 的功率，能够通过 9V 输入电压提供 45W 的功率。采用平均电流模式控制方案。开关频率可通过外部电阻在 200kHz 至 2.2MHz 之间进行编程，并且可与外部时钟同步。还提供展频选项，从而更大限度地减少峰值 EMI。提供输出过压保护、平均电感器电流限值、逐周期峰值电流限值和输出短路保护。还可在持续过载情况下，通过可选输出电流限值和断续模式保护来确保安全运行。可以使用具有高开关频率的小型电感器和电容器。采用 3.0mmx5.0mm QFN 封装。

商品特性

器件温度等级 1: -40℃ 至 +125℃ 环境工作温度范围
宽输入电压范围：3.0V 至 36V
可编程输出电压范围：0.8V 至 22V，步长为 10mV
±1% 基准电压精度
电缆上压降的可调输出电压补偿
可编程输出电流限值高达 6.35A，步长为 50mA
±5% 精密输出电流监测
I²C 接口
在整个负载范围内具有高效率
轻负载状态下的可编程 PFM 和 FPWM 模式
避免频率干扰和串扰
可选的时钟同步
可编程开关频率范围为 200kHz 至 2.2MHz
可选可编程扩展频谱
无引线封装
输出过压保护
利用断续模式实现输出短路保护
热关断保护
8A 平均电感器电流限值
小尺寸解决方案
开关频率高达 2.2MHz（最大值）
3.0mm x 5.0mm HotRod QFN 封装

应用领域

汽车充电器
USB PD
无线充电器
汽车信息娱乐系统与仪表组
汽车尾部照明
高级驾驶辅助系统 (ADAS)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3V~36V
	输出电压	800mV~22V
	输出电流	8A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	860uA
	开关管(内置/外置)	内置
	输出类型	可调
