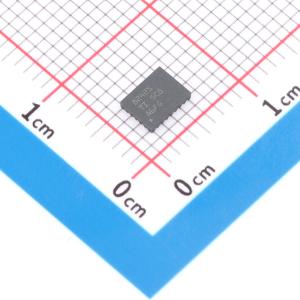

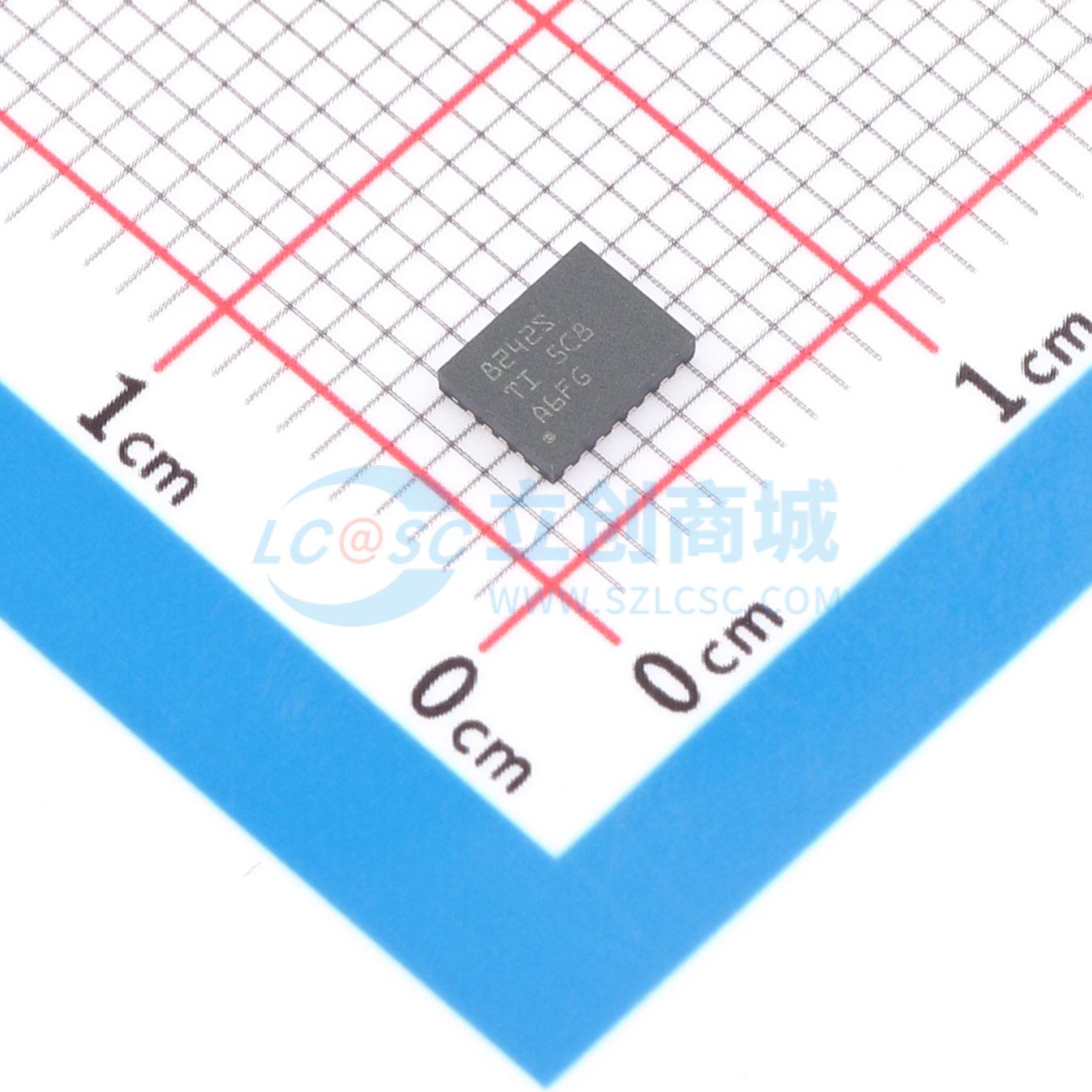

温馨提醒：图片仅供参考，商品以实物为准

DRV8242SQRHLRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV824x-Q1 器件系列是完全集成式 H 桥驱动器，适用于各种汽车应用。该器件是一款具有 PWM 或相位使能控制的双向全桥驱动器。该单片功率封装器件系列采用 BiCMOS 大功率工艺技术节点设计，提供了出色的电源处理能力和热性能，不仅封装尺寸小巧、易于布局，还可提供 EMI 控制、精确的电流检测和诊断功能，稳健性较高。该系列提供相同的引脚功能和可扩展的 RON（电流能力），可支持不同的负载。这些器件集成了 N 沟道 H 桥、电荷泵稳压器、高侧电流检测和调节、电流比例输出以及保护电路。还提供了一种低功耗睡眠模式，以实现较低静态电流。这些器件提供电压监测和负载诊断以及过流和过热保护功能。故障情况通过 nFAULT 引脚指示。这些器件提供三种型号-硬接线接口：HW (H) 和两种 SPI 接口型号：SPI(P) 和 SPI(S)，其中 SPI(P) 用于外部提供的逻辑电源，SPI(S) 用于内部生成的逻辑电源。SPI 接口型号可实现更加灵活的器件配置和故障监测。
品牌名称: TI(德州仪器)
商品型号: DRV8242SQRHLRQ1
商品编号: C22428026
商品封装: VQFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

DRV824x-Q1 器件系列是完全集成式 H 桥驱动器，适用于各种汽车应用。该器件是一款具有 PWM 或相位使能控制的双向全桥驱动器。该单片功率封装器件系列采用 BiCMOS 大功率工艺技术节点设计，提供了出色的电源处理能力和热性能，不仅封装尺寸小巧、易于布局，还可提供 EMI 控制、精确的电流检测和诊断功能，稳健性较高。该系列提供相同的引脚功能和可扩展的 RON（电流能力），可支持不同的负载。

这些器件集成了 N 沟道 H 桥、电荷泵稳压器、高侧电流检测和调节、电流比例输出以及保护电路。还提供了一种低功耗睡眠模式，以实现较低静态电流。这些器件提供电压监测和负载诊断以及过流和过热保护功能。故障情况通过 nFAULT 引脚指示。这些器件提供三种型号 - 硬接线接口：HW (H) 和两种 SPI 接口型号：SPI(P) 和 SPI(S)，其中 SPI(P) 用于外部提供的逻辑电源，SPI(S) 用于内部生成的逻辑电源。SPI 接口型号可实现更加灵活的器件配置和故障监测。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
可提供用于功能安全系统设计的文档
4.5V 至 35V（绝对最大值为 40V）工作电压范围
QFN 封装：RON_S+RON_HS = 250mΩ
IOUT 最大值 = 6A (QFN)
PWM 工作频率高达 25KHz，具有自动死区时间断言
可配置压摆率和适用于低电磁干扰 (EMI) 的展频时钟
集成电流检测（无需使用分流电阻器）
IPROPI 引脚上的比例负载电流输出
可配置的电流调节
具有可配置故障反应（锁存或重试）的保护和诊断性能
在断开状态和导通状态下进行负载诊断，以检测开路负载和短路
电源(VM)上的电压监测
过流保护
过热保护
nFAULT 引脚上的故障指示
支持 3.3V 和 5V 逻辑输入
低睡眠电流 - 25°C 下的典型值为 -1.3μA
3 个型号 - HW (H)、SPI (S) 或 SPI (P)
使用 PWM 或 PH/EN 模式实现单全桥

应用领域

汽车类有刷直流电机、电磁阀
车门模块和座椅模块
车身控制模块 (BCM)
汽油发动机系统
车载充电器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	6A
	工作电压	4.5V~35V

	属性	参数值
	接口类型	SPI
	导通电阻	250mΩ
	静态电流(Iq)	1.3uA
	工作温度	-40℃~+125℃
