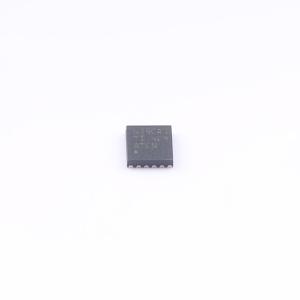

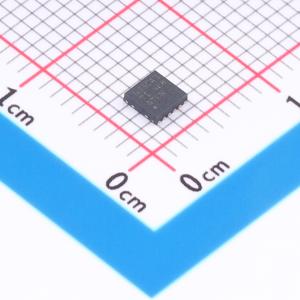

温馨提醒：图片仅供参考，商品以实物为准

LM63635CA3QDRRRQ1

3.5V至36V 3.25A汽车类降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 稳压器是一款简单易用的同步直流/直流降压转换器，适用于条件严苛的汽车类应用。能够使用高达36V的输入驱动高达3.25A的负载电流。该转换器采用小设计尺寸提供高的轻负载效率和输出精度。RESET标志和精密使能端之类的特性可以为各种应用提供灵活且易于使用的解决方案。轻负载时的自动频率折返可以提高效率，同时维持严格的负载调整率。此器件通过集成技术消除了很多外部元件，并提供专为实现简单PCB布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。
品牌名称: TI(德州仪器)
商品型号: LM63635CA3QDRRRQ1
商品编号: C22428097
商品封装: WSON-12-EP(3x3)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

LM63635C-Q1 稳压器是一款简单易用的同步直流/直流降压转换器，适用于条件严苛的汽车类应用。LM63635C-Q1 能够使用高达 36V 的输入驱动高达 3.25A 的负载电流。该转换器采用小设计尺寸提供高的轻负载效率和输出精度。RESET 标志和精密使能端之类的特性可以为各种应用提供灵活且易于使用的解决方案。轻负载时的自动频率折返可以提高效率，同时维持严格的负载调整率。此器件通过集成技术消除了很多外部元件，并提供专为实现简单 PCB 布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
功能安全型，可提供用于功能安全系统设计的文档支持汽车系统要求
输入电压范围：3.5V 至 36V
最短导通时间短，为 50ns
良好的 EMI 性能
假随机展频
符合 CISPR 25 标准
低至 23μA 的工作静态电流
结温范围： -40°C 至 +150°C
使用最少的外部元件提高设计灵活性
3.3V 或 5V 的固定 VOUT
400kHz 或 2.1MHz 的固定开关频率
输出电流高达 3.25A

应用领域

汽车信息娱乐系统与仪表组
汽车车身电子装置和照明
汽车 ADAS

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	3.3V
	输出电流	3.25A
	开关频率	400kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	23uA
	开关管(内置/外置)	内置
	输出类型	固定
