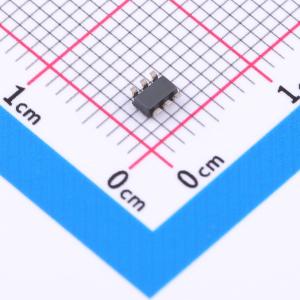

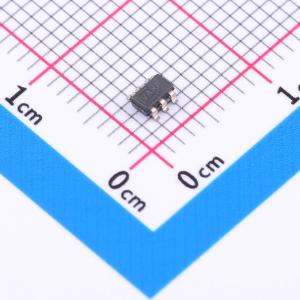

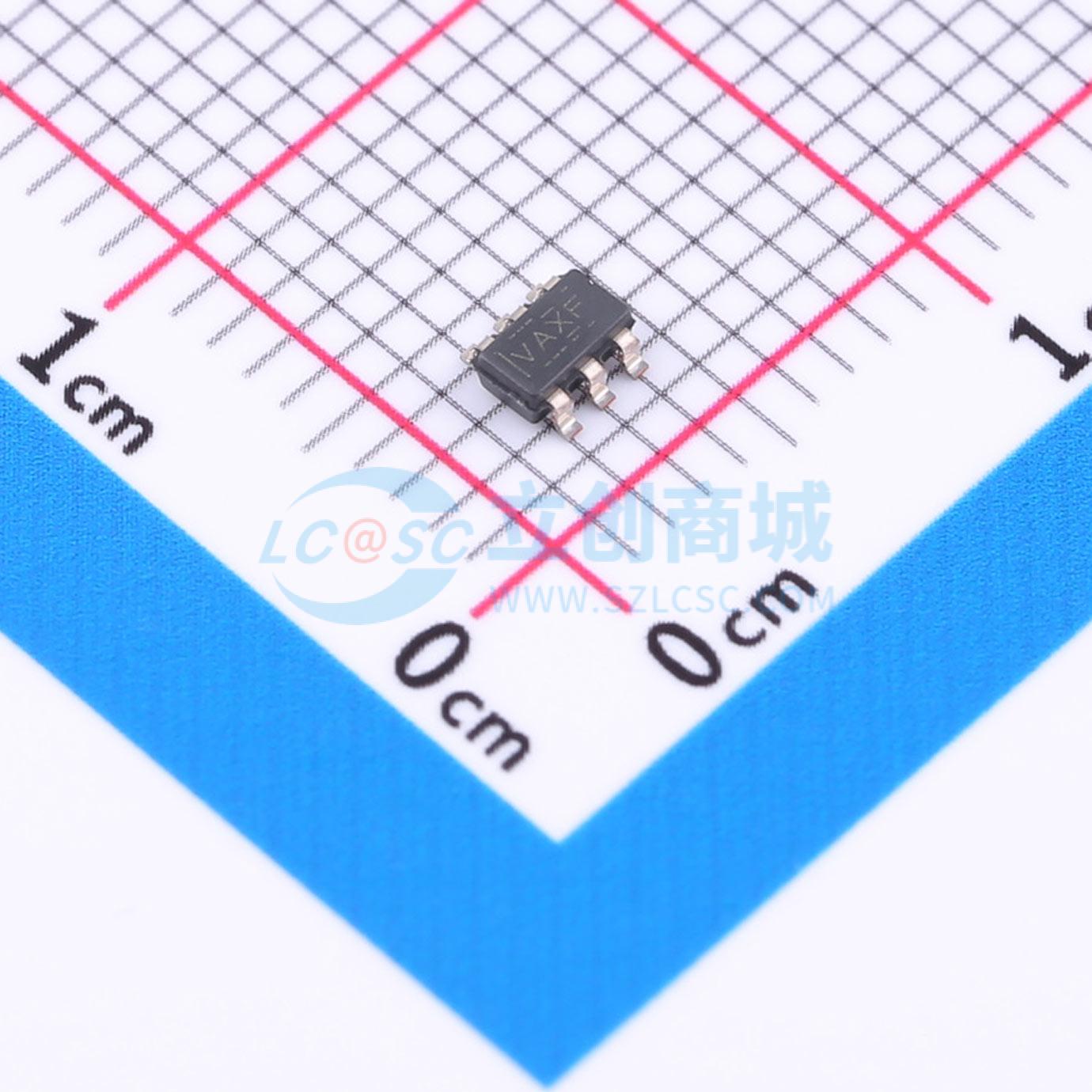

LV3842XFDBVR
降压型 600mA 4V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款简单易用的同步降压直流/直流转换器，能够驱动高达600mA的负载电流。具有4V至36V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。针对小型解决方案采用1.1MHz开关频率。具有FPWM（强制PWM）模式，在全负载范围内可实现恒定频率和小输出电压纹波。在内部采用了软启动和补偿电路，从而允许器件使用最少的外部元件。内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。采用SOT-23-6封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LV3842XFDBVR
- 商品编号
- C22428295
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~36V | |
| 输出电压 | 1V~34.2V | |
| 输出电流 | 600mA | |
| 开关频率 | 935kHz~1.265MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
LV3842 是一款简单易用的同步降压直流/直流转换器，能够驱动高达 600mA 的负载电流。该器件具有 4V 至 36V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。LV3842 针对小型解决方案采用 1.1MHz 开关频率。LV3842 还具有 FPWM（强制 PWM）模式，在全负载范围内可实现恒定频率和小输出电压纹波。在内部采用了软启动和补偿电路，从而允许器件使用最少的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。LV3842 采用 SOT-23-6 封装。
商品特性
- 推出新产品LMR54406 4V 至 45V、0.6A、1.1MHz 同步降压转换器
- 搭配TPSM365R6 3V 至 65V、0.6A、200kHz 至 2.2MHz 电源模块用于加快上市速度
- 专用于条件严苛的工业应用
- 4V 至 36V 输入电压范围，支持 40V 最大额定值
- 600mA 持续输出电流
- 最短导通时间:70ns
- 98% 最大占空比
- PFM 和强制 PWM (FPWM) 选项
- 1.1MHz 开关频率
- 支持带预偏置输出的启动
- 断续模式短路保护
- 25℃ 结温下 ±0.5% 容差电压基准
- 精密使能端
- 过热保护
- 解决方案小巧且易于使用
- 集成同步整流
- 内置补偿功能，便于使用
- SOT-23-6 封装
应用领域
- 电表
- 智能仪表数据收集器、集中器
- 电力线通信 (PLC) 模块
- 通用宽输入电压电源
