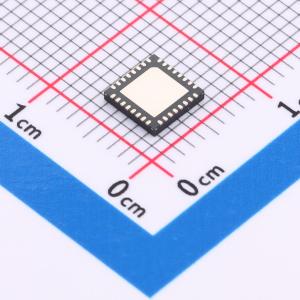

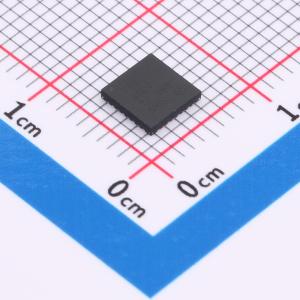

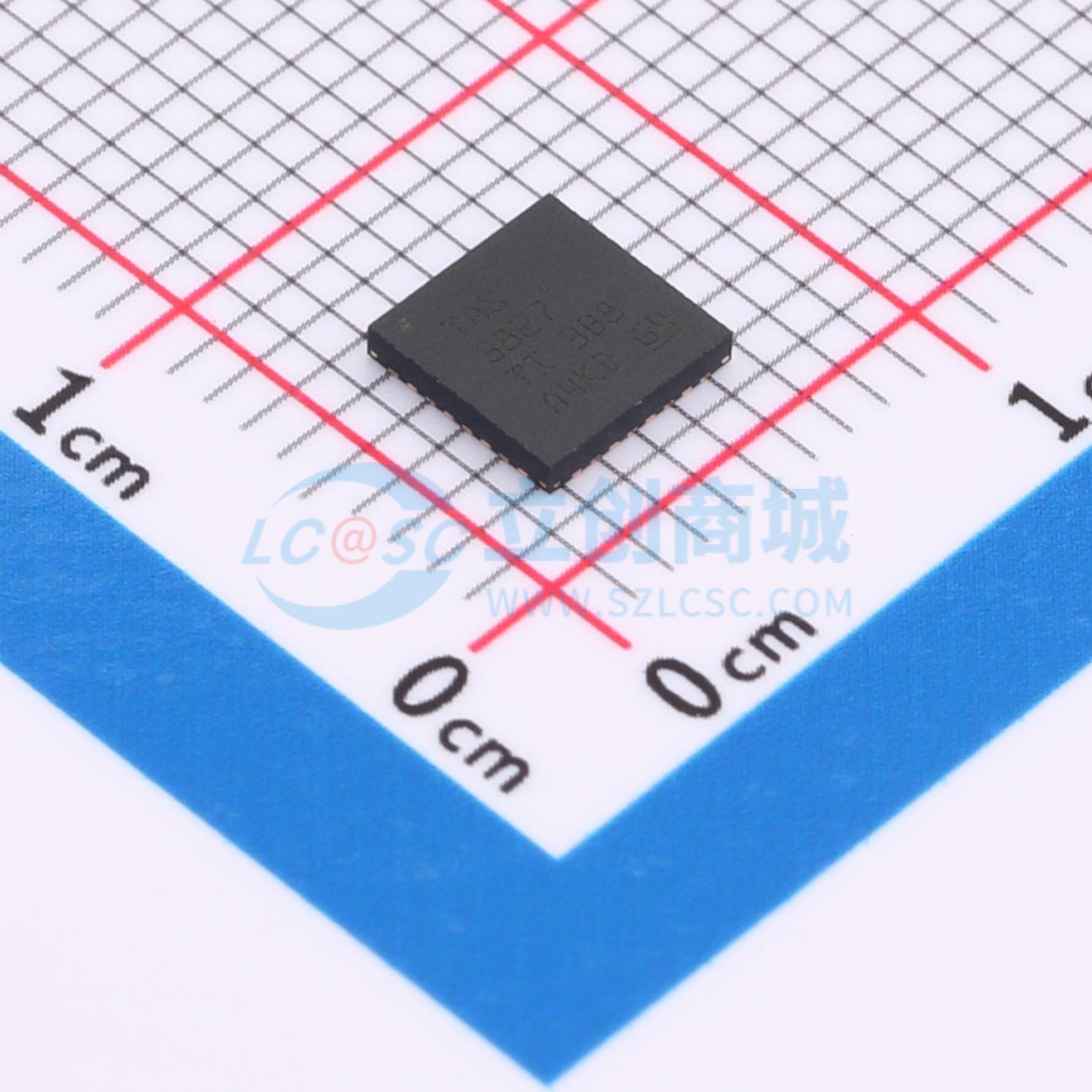

TAS5827RHBR

采用H类算法的立体声、数字输入、高效闭环D类放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款立体声高性能、闭环D类放大器，集成音频处理器，支持高达192kHz音频。在软件控制模式启动后，不仅实现经典的BQ、3频段DRC、AGL，还采用独特的音频包络跟踪H类控制算法。H类算法检测所需音频功率需求，并通过GPIO引脚向DC-DC转换器提供PWM格式控制信号。在BTL模式支持高达5ms的延迟缓冲，在PBTL模式支持高达10ms的延迟缓冲，H类控制显著提高系统效率。当设备设置为硬件控制模式时，支持通过引脚配置选择开关频率、模拟增益、BTL/PBTL模式和逐周期电流限制阈值。此模式旨在消除终端系统软件驱动集成工作。
品牌名称: TI(德州仪器)
商品型号: TAS5827RHBR
商品编号: C22428298
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放；H类功放
	扬声器通道数	双声道
	输出功率	47Wx2@6Ω；112Wx1@3Ω；57Wx2@6Ω；55Wx2@4Ω
	总谐波失真+噪声(THD+N)	0.03%
	静态电流(Iq)	38mA
	信噪比	115dB

商品概述

TAS5827 是一款立体声高性能闭环 D 级放大器，具有集成的音频处理器，支持高达 192kHz 的音频。软件控制模式启动后，TAS5827 不仅实现了经典的BQ、3 频带 DRC 和 AGL，还实现了专有的音频包络跟踪 H 级控制算法。H 级算法可检测所需的音频功率需求，并通过 GPIO 引脚向直流/直流转换器提供PWM 格式控制信号。TAS5827 在 BTL 模式下支持最长 5ms 的延迟缓冲器，在 PBTL 模式下支持最长 10ms 的延迟缓冲器，H 级控制大大有助于提高系统效率。将器件设置为硬件控制模式时，TAS5827 通过引脚配置支持选择开关频率、模拟增益、BTL/PBTL 模式和逐周期电流限制阈值。此模式专为免去终端系统软件驱动程序集成工作而设计。

商品特性

支持多路输出配置
- 2 × 57W，BTL 模式（6Ω，25V，THD+N=10%）
- 2 × 55W，BTL 模式（4Ω，21V，THD+N=10%）
- 2 × 47W，BTL 模式（6Ω，25V，THD+N=1%）
- 2 × 45W，BTL 模式（4Ω，21V，THD+N=1%）
- 1 × 112W，PBTL 模式（3Ω，25V，THD+N=10%）
- 1 × 94W，PBTL 模式（3Ω，25V，THD+N=1%）
灵活音频 I/O
- 支持 32kHz、44.1kHz、48kHz、88.2kHz、96kHz、192kHz 采样率
- I2S、LJ、RJ、4-16 通道 TDM 输入
- SDOUT（用于实现音频监控、子通道或回声消除）
- 支持三线制数字音频接口（无需 MCLK）
高效 D 级调制，电源效率高于 90%，RDSon 为 70mΩ
出色的音频性能
- 1W、1kHz、PVDD = 12V 的条件下，THD + N≤ 0.03%
- SNR ≥ 110dB（A 加权），ICN ≤ 40µVrms
灵活处理特性
- 3 频带高级 DRC + 2 个 EQ + AGL + 2 个 EQ
- 每通道 12 个 BQ、电平计
- 96kHz、192kHz 处理器采样
- 混合器、音量、动态 EQ、输出交叉开关
- PVDD 检测和 H 级算法音频信号跟踪
灵活电源配置
- PVDD:4.5V 至 26.4V
- DVDD 和 I/O:1.8V 或 3.3V
出色的集成式自我保护功能
- 过流错误 (OCE)
- 逐周期电流限制支持 4 个可选 OC 电平
- 过热警告 (OTW)
- 过热错误 (OTE)
- 欠压和过压锁定 (UVLO/OVLO)
- PVDD 压降检测
轻松系统集成
- I2C 软件控制（TAS5827 支持快速和快速+ 模式）或硬件模式
- 与开环器件相比，所需的无源器件更少

应用领域

电池供电扬声器
无线蓝牙扬声器
条形音箱和低音炮
智能扬声器

	属性	参数值
	电源纹波抑制比(PSRR)	85dB
	效率	90%
	输入通道数	-
	功能特性	数字编程增益；模拟电压增益；过压保护；内置音频处理
	工作电压	4.5V~26.4V
	工作温度	-
