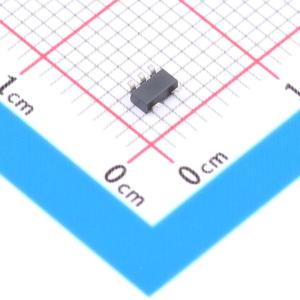

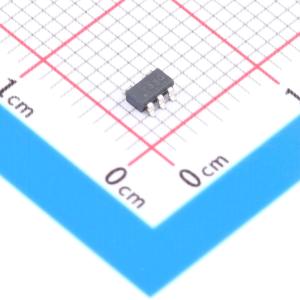

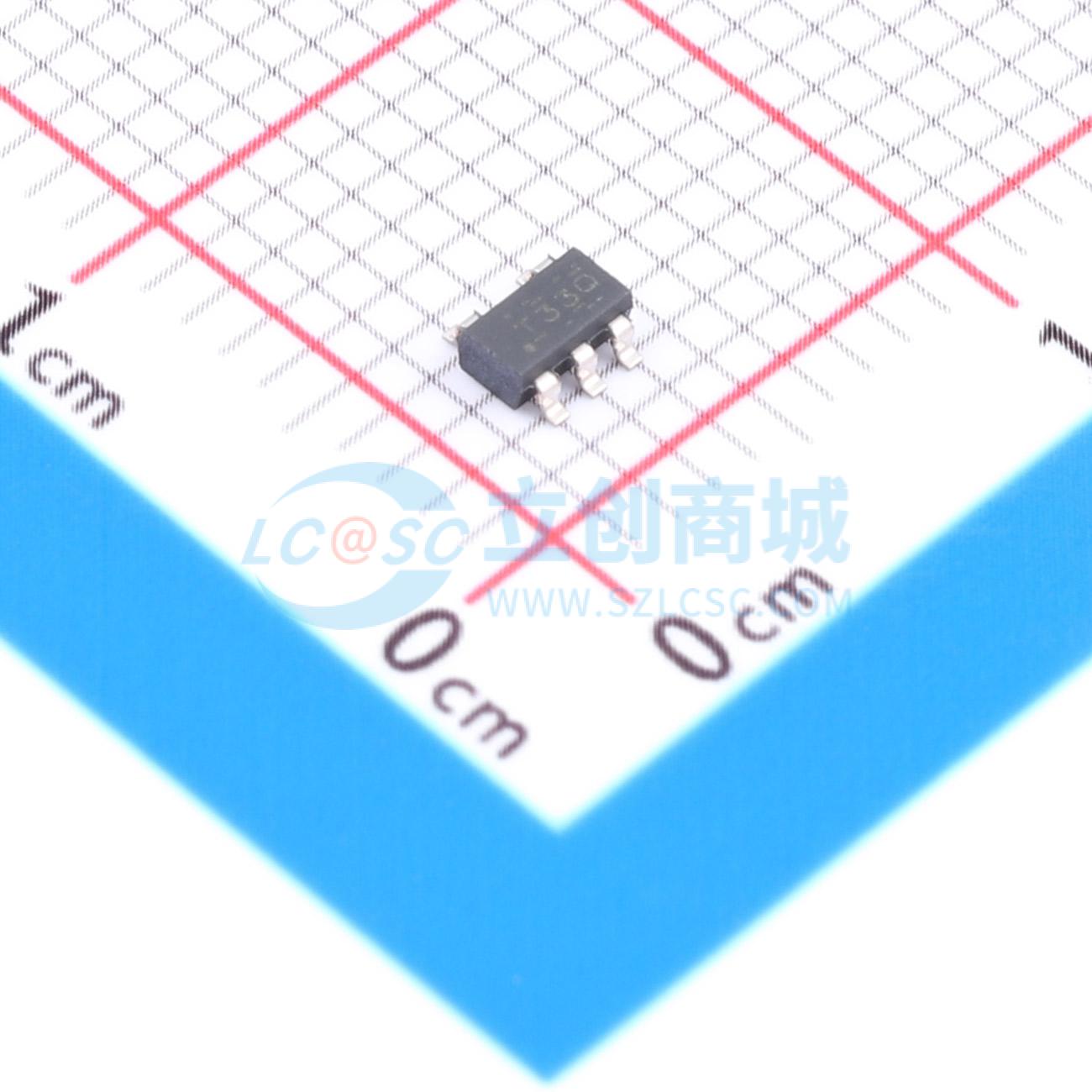

TL331LVQDBVRQ1
低电压汽车类轨至轨输入比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LV器件系列包含单路、双路和四路独立电压比较器，这些比较器可在宽电源电压范围内运行。LV器件可直接替代低压（≤5V）应用中的标准比较器系列，以便提高性能，并增添功能。LV器件包含上电复位(POR)特性，可确保输出处于高阻态，直到达到最小电源电压，从而防止上电和断电期间出现输出瞬变。该系列还具有可升至6V而不会造成损坏或相位反转的轨到轨输入。LV器件的额定工作温度范围为-40℃至 +125℃，涵盖了部分比较器系列的范围。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL331LVQDBVRQ1
- 商品编号
- C22428299
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 400uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 600ns | |
| 共模抑制比(CMRR) | 65dB | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 35uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.65V~5.5V | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 输入失调电流(Ios) | 1pA | |
| 功能特性 | ESD保护 |
商品概述
TL331LV-Q1、TL391LV-Q1、LM393LV-Q1 和 LM339LV-Q1 是低电压汽车类轨至轨输入比较器。LV 器件系列包含单路、双路和四路独立电压比较器，这些比较器可在宽电源电压范围内运行。LV 器件包含上电复位 (POR) 特性，可确保输出处于高阻态，直到达到最小电源电压，从而防止上电和断电期间出现输出瞬变。该系列还具有可升至 6V 而不会造成损坏或相位反转的轨到轨输入。LV 器件的额定工作温度范围为 -40℃ 至 +125℃，涵盖了 TL331-Q1、LM2xx-Q1、LM3xx 和 LM290x-Q1比较器系列的范围。
商品特性
- 符合汽车应用要求
- 具有符合AEC-Q100标准的特性
- 器件温度等级1:环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C5
- 电源电压范围为1.65V至5.5V
- 具有失效防护的轨至轨输入
- 低输入失调电压典型值为400µV
- 典型传播延迟为600ns
- 低静态电流典型值为25µA/通道
- 低输入偏置电流典型值为5pA
- 开漏输出
- 全工作温度范围为-40℃到+125℃
- 已知启动的上电复位 (POR)
- 2kV ESD保护
应用领域
- 扫地机器人
- 单相UPS
- 服务器PSU
- 无绳电动工具
- 无线基础设施
- 电器
- 楼宇自动化
- 工厂自动化与控制
- 电机驱动器
- 信息娱乐系统与仪表组
