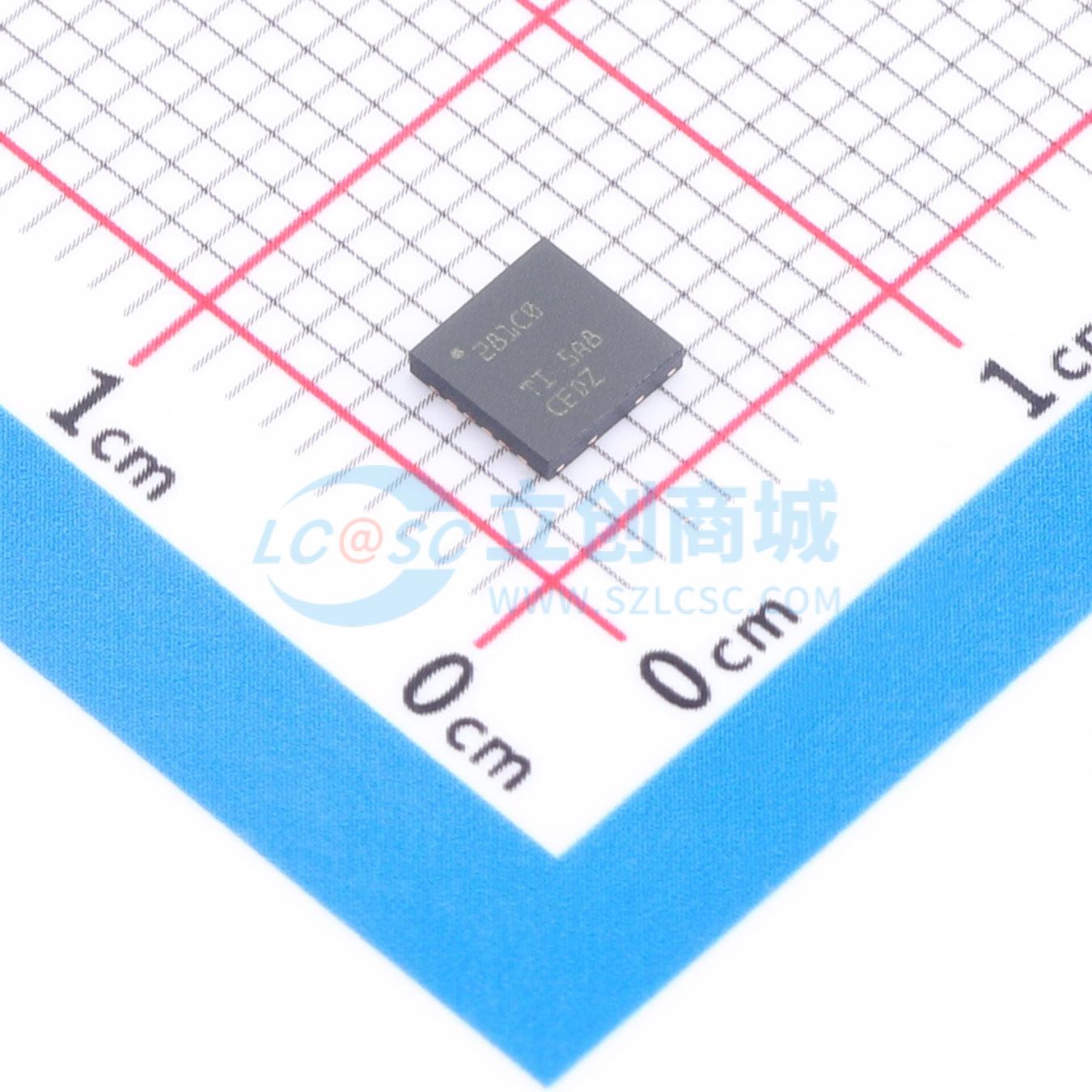

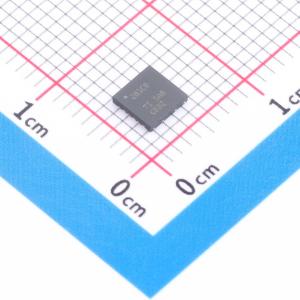

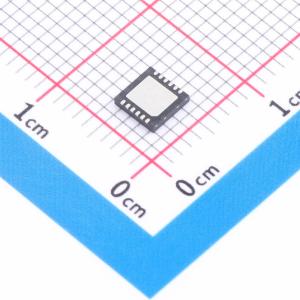

TPS281C100ADNTR

品牌名称: TI(德州仪器)
商品型号: TPS281C100ADNTR
商品编号: C22428312
商品封装: WSON-12-EP(4x4)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TPS281C100 是一款旨在满足工业控制系统要求的单通道智能高侧开关。低 R_ON 可更大程度地降低器件功耗，并驱动高达 60V 直流工作范围的宽范围输出负载电流以提高系统稳健性。该器件集成了多种保护功能，如热关断、输出钳位和电流限制。这些功能可在发生故障（如短路）时提高系统的稳健性。TPS281C100 采用可调电流限制电路，可通过减小驱动大容性负载时的浪涌电流并尽可能降低过载电流来提高系统的可靠性。为了驱动高浪涌电流负载（如灯泡）或快速为容性负载充电，TPS281C100A 可实现具有更高水平的允许电流的浪涌电流时间段。该器件还可提供精确的负载电流检测，以提高负载诊断功能（如过载和开路负载检测），从而更好地进行预测性维护。 TPS281C100 采用小型 14 引脚 4.4mm x 5mm HTSSOP 引线式封装（引脚间距为 0.65mm）以及 12 引脚 4mm x 4mm WSON（引脚间距为 0.5mm ），可更大限度地减小 PCB 尺寸。

商品特性

宽工作电压范围：6V 至 60V
低导通电阻（R_ON）: 83mΩ 典型值，168mΩ 最大值
可通过可调电流限制提高系统级可靠性 – 1A 至 5A（固定 0.5A）
精确的电流检测
- 在标准检测模式下，电流为 1A 时 ±4%
- 在高精度检测模式下，电流为 4mA 时 ±12.5%
集成式电感放电钳位 >64V
低静态电流 <1.5mA
工作结温：– -40℃ 至 125℃
输入控制：兼容 1.8V、3.3V 和 5V 逻辑电平
通过集成式故障检测电压调节功能实现 ADC 保护
关闭状态下提供开路负载检测
热关断和热振荡检测
增强型电气快速瞬态 (EFT)，符合 IEC61000 - 4 - 4
- 器件保持关断状态时输出电容为 22nF、EFT 为 ±2kV（DIAG_EN 为低电平）
14 引脚热增强型 TSSOP 封装
12 引脚热增强型 WSON 封装

应用领域

数字输出模块
安全转矩关闭 (STO)
制动闸
一般阻性、感性和容性负载

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	4A
	工作电压	6V~60V
	导通电阻	83mΩ
	工作温度	-40℃~+125℃
