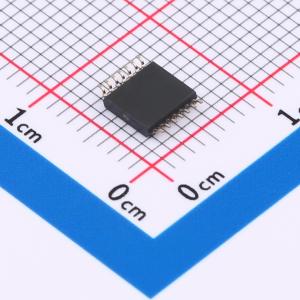

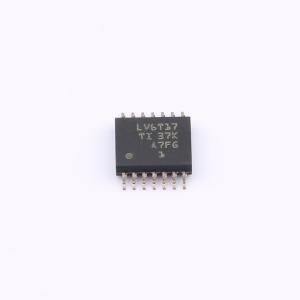

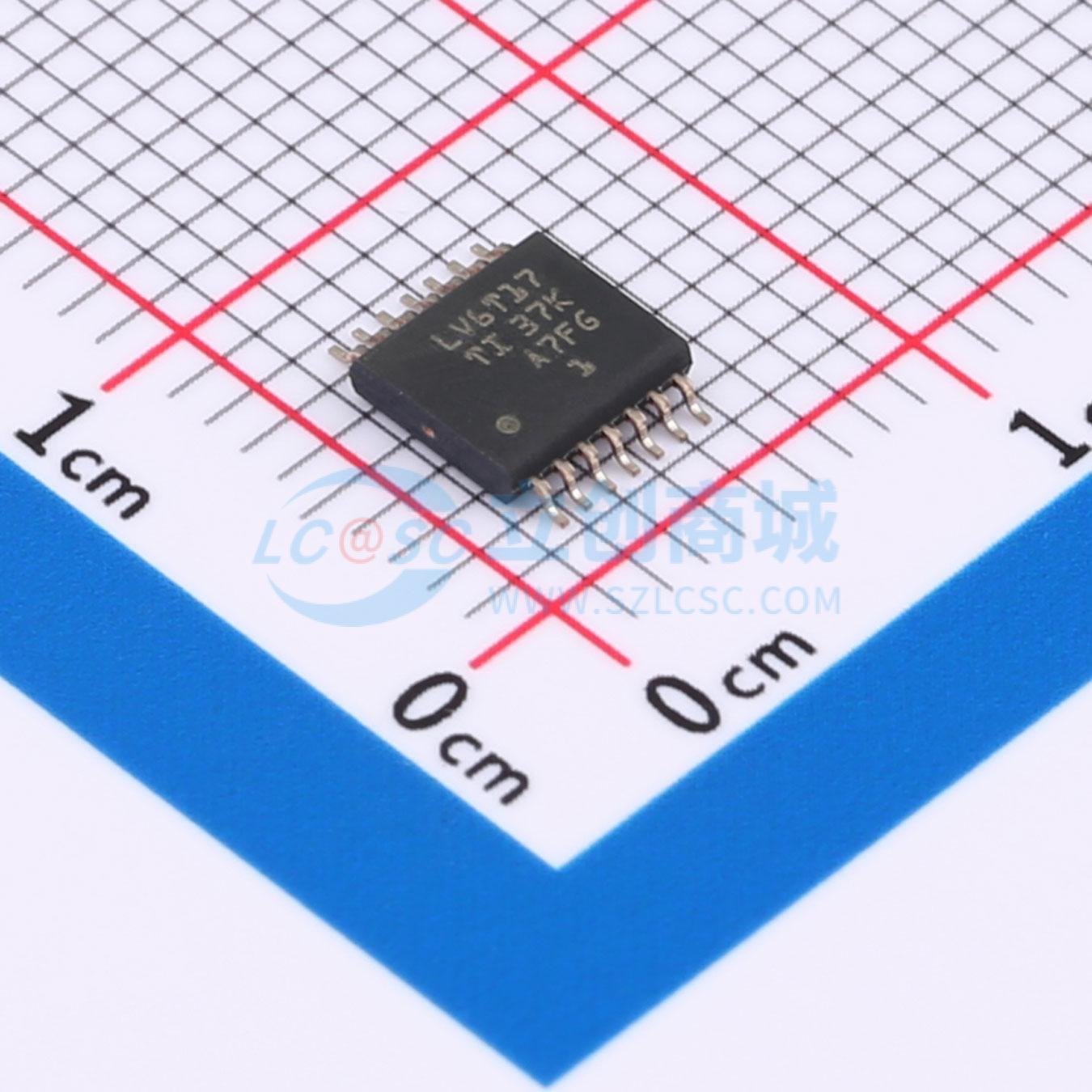

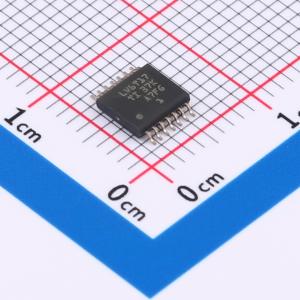

SN74LV6T17PWR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: SN74LV6T17PWR
商品编号: C22428135
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

SN74LV6T17器件包含六个带施密特触发器输入的独立缓冲器。每个门在正逻辑中执行布尔函数Y = A。输出电平参考电源电压(VCC)，支持1.8V、2.5V、3.3V和5V的CMOS电平。输入设计有较低阈值电路，以支持较低电压CMOS输入的向上转换（例如，1.2V输入到1.8V输出或1.8V输入到3.3V输出）。此外，5V耐受输入引脚支持向下转换（例如，3.3V到2.5V输出）。

商品特性

宽工作范围为1.8V至5.5V
单电源电压转换器（参考LVxT增强输入电压）：
- 向上转换：
  - 1.2V至1.8V
  - 1.5V至2.5V
  - 1.8V至3.3V
  - 3.3V至5.0V
- 向下转换：
  - 5.0V、3.3V、2.5V到1.8V
  - 5.0V、3.3V到2.5V
  - 5.0V到3.3V
5.5V耐受输入引脚
支持标准引脚排列
当VCC为5V或3.3V时，速度高达150Mbps
闩锁性能超过每JESD 17标准的250mA

应用领域

启用或禁用数字信号
控制指示灯LED
通信模块和系统控制器之间的转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	1.6V~5.5V
	元件数	-
	每个元件位数	-
	通道类型	-

	属性	参数值
	灌电流(IOL)	15mA
	拉电流(IOH)	15mA
	系列	-
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	6.4ns@5V,50pF
