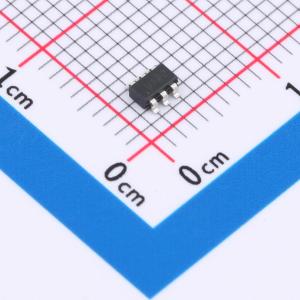

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~26V | |
| 开关频率 | 65kHz | |
| 输出电流 | 300mA | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 过流保护(OCP)；短路保护(SCP)；过压保护(OVP)；软启动；过热保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
UCC28750是一款高度集成的电流模式、具备连续导通能力的PWM控制器，针对高性能、低待机功耗和经济高效的离线反激式转换器应用进行了优化，采用光耦合器。在轻载条件下，该器件进入频率折返和突发模式，提高轻载效率。UCC28750中使用的突发模式算法控制最小有效开关频率，以防止在轻载条件下产生可听噪声。频率抖动可改善EMI性能，并且在正常、频率折返和功率提升操作中均有效。
UCC28750提供保护功能，可使用最少的外部组件实现稳健的转换器设计。输出过功率保护（OPP）和逐周期过流限制可保护负载和功率级组件免受电气应力影响。过压和欠压锁定（OVLO和UVLO）可防止在不期望的输入条件下进行开关操作。根据器件变体，FLT引脚可提供线路欠压检测和保护，或外部过温和过压保护。无论器件变体如何，FLT引脚还可通过将引脚拉至地电位，通过外部控制禁用该器件。
商品特性
- 具有内部斜率补偿的稳定连续导通模式（CCM）运行
- 65kHz或100kHz的固定频率运行
- 带光耦合器的次级侧调节（SSR）
- 频率折返和突发模式，提高轻载效率
- 频率抖动，改善EMI性能
- 栅极源极/漏极能力：300mA/500mA
- 内部4ms软启动
- 强大的保护功能：
- 过压和欠压锁定
- 输出过功率保护（OPP）
- 输出短路（OSC）保护
- 输出过压（OVP）保护
- 逐周期峰值过流限制
- FLT引脚上的外部过温、过压保护（OTP、OVP）和欠压检测
- 内部热关断
应用领域
- 隔离式离线AC/DC电源
- 电器：
- 电池组和充电器
- 小型家用电器
- 大型电器
- 电网基础设施：
- 电表
- 串式逆变器
- 微型逆变器
- 电力传输：
- 输出为12V的服务器电源
