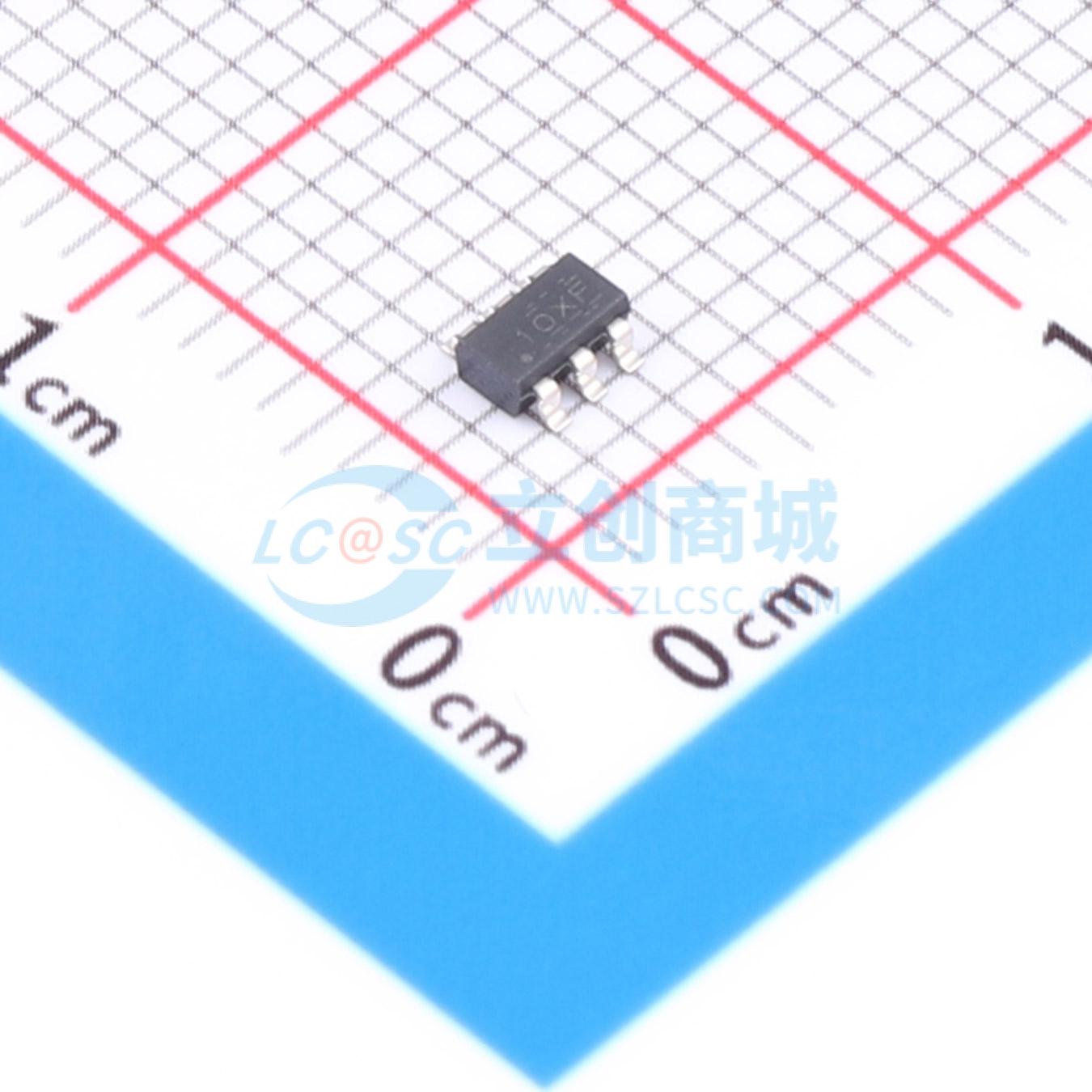

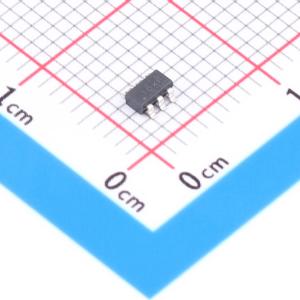

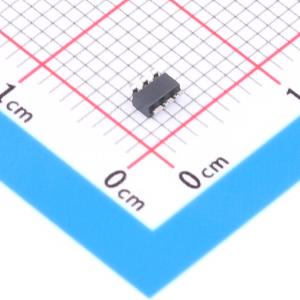

温馨提醒：图片仅供参考，商品以实物为准

LMR51610XFDBVR

降压型 1A 4V~65V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款简单易用的宽VIN同步降压转换器，能够驱动高达0.6A和1A的负载电流。该器件具有4V至65V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。以400kHz和1.1MHz的开关频率运行，支持使用相对较小的电感器，以实现经优化的设计尺寸。具有可在轻负载时实现高效率的PFM版本和实现恒定频率的FPWM版本，并可在整个负载范围内实现低输出电压纹波。在内部实现了软启动和补偿电路，从而更大限度地减少了器件所用的外部元件。内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。
品牌名称: TI(德州仪器)
商品型号: LMR51610XFDBVR
商品编号: C22428253
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 1.832432克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	420uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

LMR516xx 是一款简单易用的宽VIN同步降压转换器，能够驱动高达 0.6A 和 1A 的负载电流。该器件具有 4V至 65V 的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。LMR516xx 以 400kHz 和 1.1MHz 的开关频率运行，支持使用相对较小的电感器，以实现经优化的设计尺寸。LMR516xx 具有可在轻负载时实现高效率的 PFM 版本和实现恒定频率的 FPWM 版本，并可在整个负载范围内实现低输出电压纹波。在内部实现了软启动和补偿电路，从而更大限度地减少了器件所用的外部元件。该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。

商品特性

功能安全型
可提供用于功能安全系统设计的文档
专用于条件严苛的工业应用
4V 至 65V 输入电压范围
高达 70V 的输入瞬态保护
0.6A/1A 持续输出电流
最短打开时间:80 ns
400kHz 和 1.1MHz 的固定开关频率
-40℃ 至 150℃ 的结温范围
98% 最大占空比
具有预偏置输出的单调启动
断续模式短路保护
精密使能端
±1.5% 容差电压基准
设计小巧且易于使用
集成同步整流
内置补偿功能，便于使用
SOT-23 封装
采用引脚到引脚兼容封装的各种选项
PFM 和强制 PWM (FPWM) 选项

应用领域

大型电器
PLC、DCS 和 PAC
智能电表
电力输送

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~65V
	输出电压	800mV~28V
	输出电流	1A
	开关频率	400kHz
	工作温度	-40℃~+150℃@(TJ)
