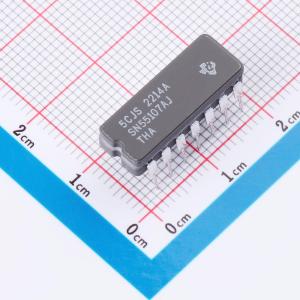

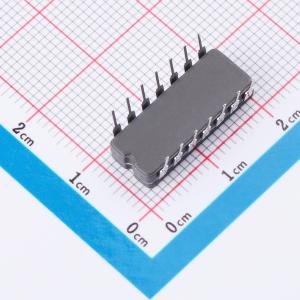

温馨提醒：图片仅供参考，商品以实物为准
SN55107AJ
高速双路线路接收器，具备高共模抑制比、高输入阻抗、高输入灵敏度等特性，支持TTL驱动，有图腾柱输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN55107AJ
- 商品编号
- C22428247
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 9.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 25mV~5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | -5V~-25mV | |
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | - | |
| 传播延迟(tpd) | 25ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
这些电路是与TTL兼容的高速线路接收器。每个都是具有两个独立通道的单片双电路。它们设计用于一般用途，以及数据比较器和平衡、非平衡和共线传输系统等特定应用。这些器件与SN55107、SN75107和SN75108可单边互换并可替代它们，但提供二极管钳位选通输入以简化电路设计。A版本和B版本的主要区别可在原理图中看出。B版本的差分输入晶体管集电极串联有输入保护二极管。这些二极管在某些具有多个VCC+电源的共线系统中很有用，并且可以在部分VCC+电源关闭的情况下运行。在这样的系统中，如果一个电源关闭并接地，连接到该电源的等效输入电路如下。SN55107A的工作温度范围为 -55°C至125°C。SN75107A、SN75107B和SN75108A的工作温度范围为0°C至70°C。
商品特性
- 高速
- 标准电源电压
- 双通道
- 高共模抑制比
- 高输入阻抗
- 高输入灵敏度
- 差分共模输入电压范围为 ±3 V
- 用于接收器选择的选通输入
- 用于逻辑通用性的门输入
- TTL驱动能力
- 高直流噪声容限
- 图腾柱输出
- B版本在电源关闭条件下具有二极管保护输入
