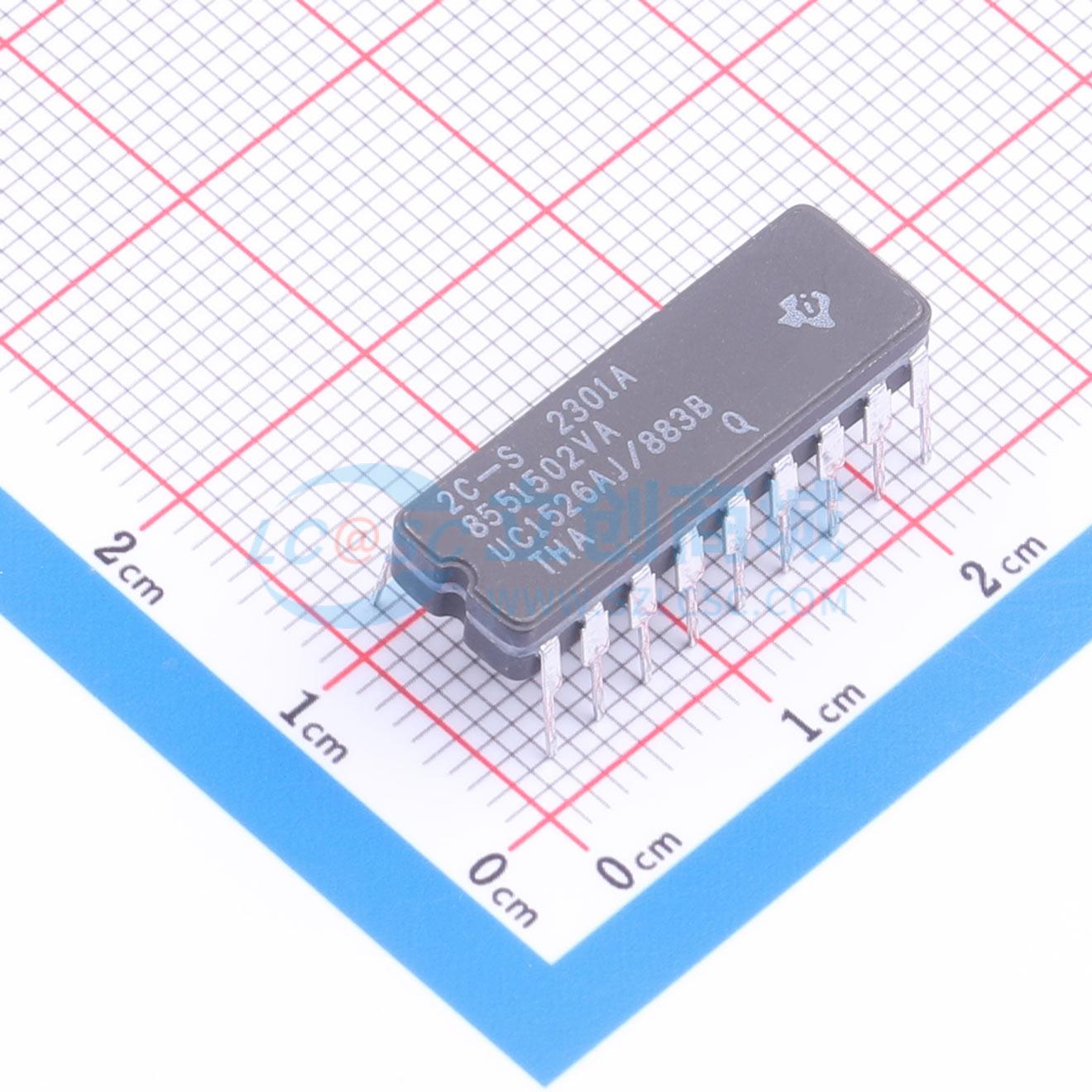

UC1526AJ883B

脉冲宽度调制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 改进型脉冲宽度调制器电路，可直接替代所有应用中的等效非“A”版本。通过多项重大改进提高了高频操作性能，包括更精确的振荡器、减少的电路延迟和改进的输出级。此外，还增加了精密带隙基准发生器、降低了整体电源电流，并增加了热关断保护。同时，保留了欠压锁定、软启动、数字电流限制、双脉冲抑制逻辑和可调死区时间等保护功能。所有数字控制端口与TTL兼容，采用低电平有效逻辑。通过将VIN、VC和VREF连接到精密5V输入电源，可实现5V逻辑电平应用。
品牌名称: TI(德州仪器)
商品型号: UC1526AJ883B
商品编号: C22428250
商品封装: CDIP-18
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	最大占空比	49%
	拓扑结构	推挽式；图腾柱
	功能特性	过流保护(OCP)；欠压锁定；过热保护(OTP)；可调软启动；欠压保护(UVP)
	工作温度	-55℃~+125℃
	输出电压	5V

商品概述

UC1526A系列是性能改进型脉冲宽度调制器电路。更高频率运行已通过多项重大改进得到增强，包括:精度更高、最小死区时间更短的振荡器，电路延迟降低（尤其是限流环节），以及交叉导通电流可忽略的改进输出级。其他改进包括集成了精密带隙基准发生器，整体电源电流降低，以及新增热关断保护。在此基础上，UC1526A系列保留了欠压锁定、软启动、数字限流、双脉冲抑制逻辑以及可调死区等保护特性。为方便接口连接，所有数字控制端口均为TTL兼容，采用低电平有效逻辑。通过将VIN、Vc和VREF连接到精密5V输入电源，可实现5V工作，适用于"逻辑电平"应用。

商品特性

降低电源电流
振荡频率可达600kHz
精密带隙基准
7V至35V工作范围
双路200mA源/灌输出
最小输出交叉导通
双脉冲抑制逻辑
欠压锁定
可编程软启动
热关断
TTL/CMOS兼容逻辑端口
支持5V工作（VIN = VC = VREF = 5.0V）

应用领域

逻辑电平应用

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7V~35V
	开关频率	1Hz~600kHz
	输出电流	100mA
	耗散功率(Pd)	3000mW；1000mW
