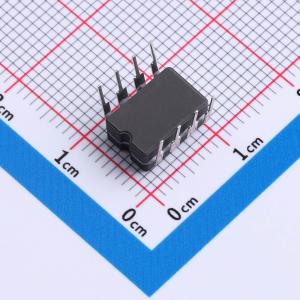

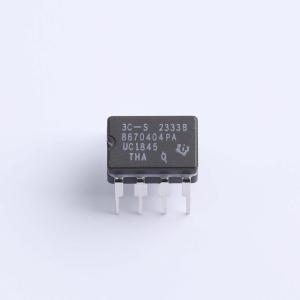

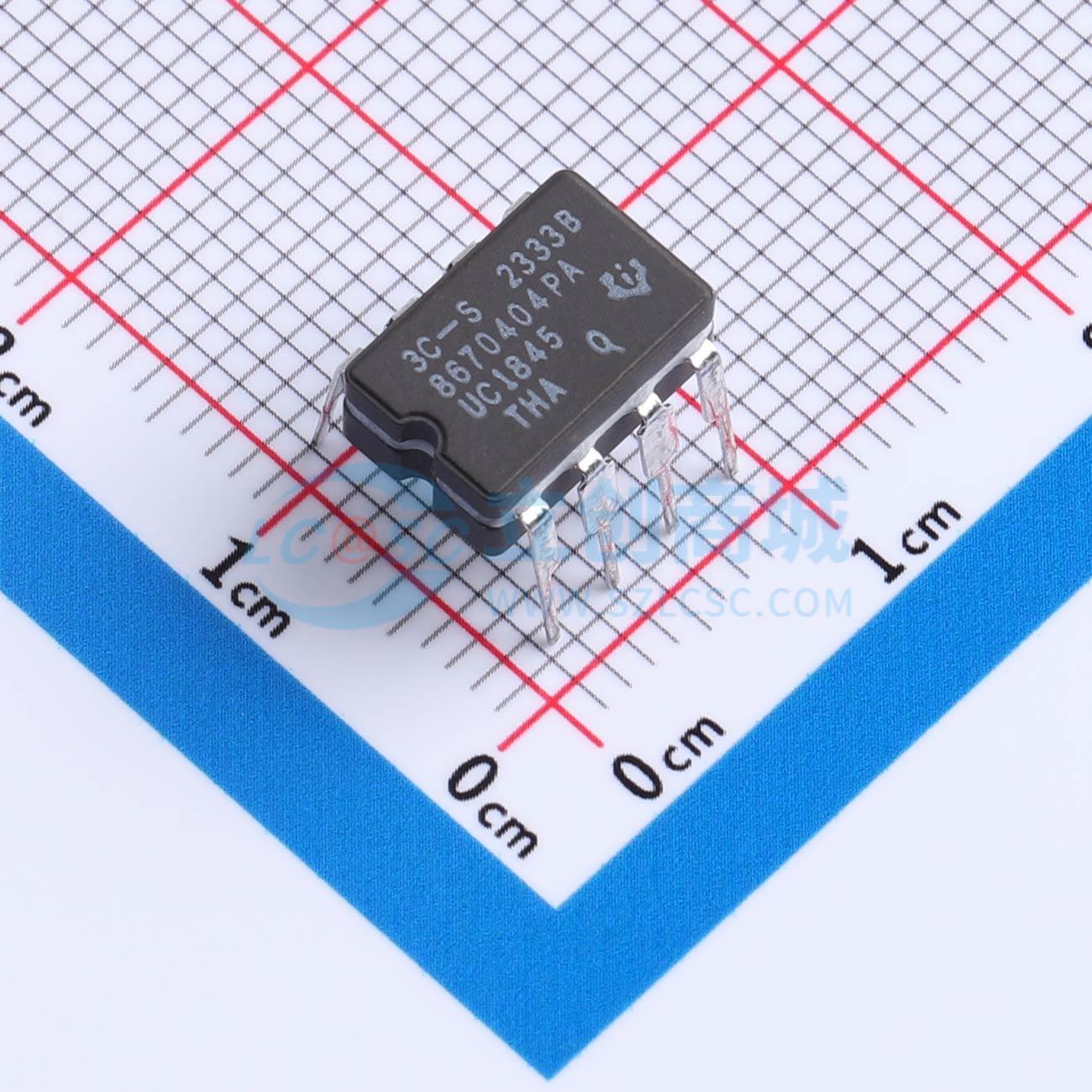

温馨提醒：图片仅供参考，商品以实物为准

UC1845J883B

12V~28V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 控制集成电路提供了实现离线或直流到直流固定频率电流模式控制方案所需的功能，只需最少数量的外部组件。内部实现的电路包括欠压锁定（UVLO），启动电流小于1mA，以及一个在误差放大器输入处进行精度调整的精密基准。其他内部电路包括提供锁存操作的逻辑、一个也提供电流限制控制的脉宽调制（PWM）比较器，以及一个设计用于源或吸收高峰值电流的图腾柱输出级。输出级设计用于驱动N沟道MOSFET，当输出级处于关断状态时为低电平。该系列提供多种封装选项、温度范围选项、最大占空比选择，以及开启和关断阈值和滞后范围选择。具有较高开启或关断滞后的器件适用于离线电源，而具有较窄滞后范围的器件则设计用于直流到直流应用。
品牌名称: TI(德州仪器)
商品型号: UC1845J883B
商品编号: C22428164
商品封装: CDIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

UCx84x系列控制集成电路具备实现离线或直流-直流固定频率电流模式控制方案所需的特性，且所需外部组件数量最少。内部实现的电路包括欠压锁定（UVLO），其启动电流小于1mA，以及在误差放大器输入处经过精确微调的精密基准。其他内部电路包括提供锁存操作的逻辑、同时提供电流限制控制的脉宽调制（PWM）比较器，以及设计用于提供或吸收高峰值电流的图腾柱输出级。该输出级专为驱动N沟道MOSFET而设计，当输出级处于关断状态时为低电平。

UCx84x系列提供多种封装选项、温度范围选项、最大占空比选择，以及导通和关断阈值与滞回范围选择。具有较高导通或关断滞回的器件适用于离线电源，而滞回范围较窄的器件则专为直流-直流应用而设计。UC184x器件的工作温度范围为 -55°C 至 125°C，UC284x系列的工作温度范围为 -40°C 至 85°C，UC384x系列的工作温度范围为 0°C 至 70°C。

商品特性

针对离线和直流-直流转换器进行优化
低启动电流（< 1mA）
自动前馈补偿
逐脉冲电流限制
增强的负载响应特性
带滞回的欠压锁定
双脉冲抑制
高电流图腾柱输出
内部微调的带隙基准
最高500kHz的工作频率
低输出电阻的误差放大器

应用领域

任何极性的开关稳压器
变压器耦合的直流-直流转换器

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	12V~28V
	开关频率	100kHz~500kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	50%

	属性	参数值
	晶体管耐压	-
	拓扑结构	-
	功能特性	过流保护(OCP)；欠压锁定；欠压保护(UVP)
	工作温度	-55℃~+125℃
	工作模式	-
	输出电压	-
	反馈方式	-
