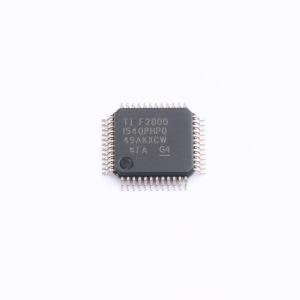

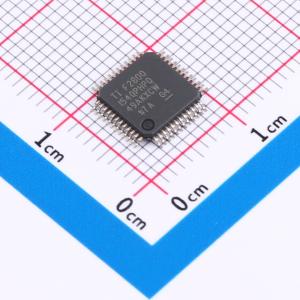

温馨提醒：图片仅供参考，商品以实物为准
F2800154QPHPRQ1
实时微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是经过成本优化的C2000实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。这些应用包括:HVAC压缩机模块。前灯。直流/直流转换器。逆变器和电机控制。车载充电器(OBC)和无线充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- F2800154QPHPRQ1
- 商品编号
- C22428129
- 商品封装
- HTQFP-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 18KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 27 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2.8V~3.63V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；内置通用定时器；硬件CRC；硬件ECC校验；外部管脚复位(NRST)；集成LDO |
商品概述
TMS320F280015x (F280015x) 是经过成本优化的 C2000 实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。
商品特性
- 120MHz 32 位锁步双 TMS320C28x 内核
- 集成IEEE 754 浮点单元 (FPU)
- 集成三角函数运算单元 (TMU)
- 集成CRC 引擎和指令 (VCRC)
- 提供片上存储器:256KB (128KW) 单组闪存（ECC 保护），36KB (18KW) RAM（ECC/奇偶校验保护）
- 支持安全功能:包含JTAGLOCK、零引脚引导、双区域安全
- 内置2 个内部 10MHz 振荡器
- 支持外部电阻器提高内部振荡器性能 (ExtR)
- 支持晶体振荡器或外部时钟输入
- 集成窗口化看门狗计时器模块
- 集成丢失时钟检测电路
- 集成双时钟比较器 (DCC)
- 采用1.2V 内核、3.3V I/O 设计
- 集成内部VREG 可生成 1.2V 电压
- 集成欠压复位 (BOR) 电路
- 提供52 个独立可编程多路复用通用输入/输出 (GPIO)引脚（11 个与模拟共享）
- 在模拟引脚上提供 10 路数字输入
- 集成增强型外设中断扩展 (ePIE)
- 支持多个低功耗模式 (LPM)
- 集成标识 (UID) 号
- 集成一个电源管理总线 (PMBus) 接口
- 集成两个内部集成电路 (I²C) 端口
- 集成一个控制器局域网 (CAN/DCAN) 总线端口
- 集成一个具有灵活数据速率的控制器局域网 (CANFD/MCAN) 总线端口
- 集成一个串行外设接口 (SPI) 端口
- 集成三个 UART 兼容的串行通信接口 (SCI)
- 集成一个与 UART 兼容的本地互连网络 (LIN) 接口
- 集成两个 4MSPS、12-位模数转换器 (ADC)
- ADC支持多达 21 个外部通道（11 个与 GPIO 共享）
- 每个 ADC 具有四个集成后处理块 (PPB)
- 集成一个带 12 位基准数模转换器 (DAC) 的窗口比较器 (CMPSS)，自带数字干扰滤波器，支持COMPDACOUT（11 位）
- 集成三个具有 9.5 位有效基准 DAC 的窗口比较器(CMPSS_LITE)
- 提供14 个 ePWM 通道，其中四个通道具有高分辨率功能（150ps 分辨率）
- ePWM集成式死区支持，集成式硬件触发区 (TZ)
- 集成三个增强型捕捉 (eCAP) 模块
- 集成两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
- 集成嵌入式图形发生器 (EPG)
- 提供用于 SW AES 的 CMAC 密钥（128-位）
- 集成诊断特性内存开机自检 (MPOST)
- 专为功能安全应用开发
- 可提供用于 ISO 26262 和 IEC 61508 系统设计的文档
- 系统功能符合 ASIL D 和 SIL 3 等级要求
- 硬件完整性符合 ASIL B 和 SIL 2 要求
- 已通过 TÜV SÜD 的 ISO 26262 认证 ASIL B
- 通过 TÜV SÜD 的 IEC 61508 认证 SIL 2
- 提供多种封装选项:80 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PN]、64 引脚 LQFP [后缀 PM]、48 引脚 PowerPAD Thermally Enhanced Thin Quad Flatpack (HTQFP) [PHP 后缀]、32 引脚 Very Thin Quad Flatpack No-Lead (VQFN) [RHB 后缀]
- 支持多种环境温度范围:F280015xS、F280015xQ 器件为-40℃ 至 125℃，F280015xE 器件为-40℃ 至 150℃
应用领域
- 汽车ADAS:ECU、机械扫描激光
- 汽车车身电子装置与照明:车门模块、后备箱模块、车窗模块、车身控制模块 (BCM)、HVAC 压缩机模块、HVAC 控制模块、车内加热器模块、前灯、座椅舒适模块、座椅位置和折叠模块、方向盘控制、直流/交流逆变器、中等功率直流/直流转换器
- 汽车混合动力、电动和动力总成系统:电池管理系统 (BMS)、直流/直流转换器、逆变器和电机控制、车载充电器 (OBC) 和无线充电器、车辆控制单元 (VCU)、虚拟引擎声浪系统 (VESS)、发动机风扇、电子涡轮/增压器、泵、自动变速器、电动助力转向 (EPS)
- 汽车信息娱乐系统与仪表组:抬头显示、远程信息处理控制单元、汽车音响主机、售后市场音频放大器、汽车有源噪声消除、汽车外部放大器
- 工业电机驱动器:交流驱动器控制模块、交流驱动器功率级模块、伺服驱动器控制模块、伺服驱动器功率级模块
- 工厂自动化与控制:移动机器人电机控制
- 电信和服务器电源:商用直流/直流、商用网络和服务器 PSU、商用通信电源整流器
- UPS:三相UPS、单相在线式UPS
