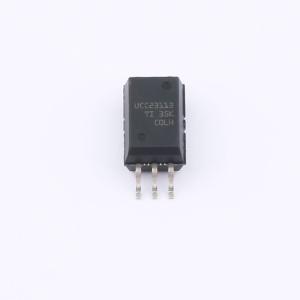

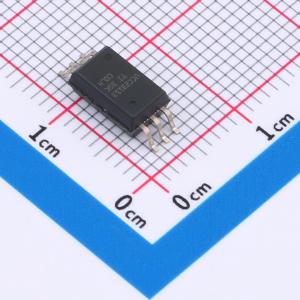

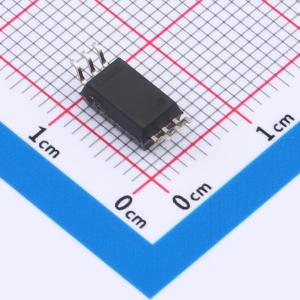

UCC23113DWYR
具有UVLO的5A光耦兼容单通道功能隔离式栅极驱动器
- 描述
- 适用于IGBT、MOSFET和SiCMOSFET，具有5A的峰值拉电流和灌电流输出，以及1.5kVₚ₋ₚ功能隔离。由于具有30V的高电源电压范围，因此允许使用双极电源来有效驱动IGBT和SiC功率FET。可以驱动低侧和高侧功率FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC23113DWYR
- 商品编号
- C22428066
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.9928克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 低边；高边 | |
| 隔离电压(Vrms) | 1500V | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| 拉电流(IOH) | 5A | |
| 灌电流(IOL) | 5A | |
| 工作温度 | -40℃~+150℃@(Tj) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 28ns | |
| 下降时间(tf) | 25ns | |
| 传播延迟 tpLH | 105ns | |
| 传播延迟 tpHL | 105ns | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 13V~30V | |
| 功能特性 | 死区时间控制 |
商品概述
UCC23113 是具有 UVLO、光耦兼容输入的 1.5kV DC 单通道功能隔离式栅极驱动器，适用于IGBT、MOSFET 和 SiC MOSFET。
商品特性
- 适用于光隔离式栅极驱动器的引脚对引脚普适版升级
- 5A 拉电流/5A 灌电流，峰值输出电流
- 最高 30V 输出驱动器电源电压
- 12V VDD 欠压锁定
- 轨到轨输出
- 105ns（最大值）传播延迟
- 25ns（最大值）器件间延迟匹配
- 35ns（最大值）脉宽失真
- 100kV/μs（最小值）共模瞬态抗扰度 (CMTI)
- 输入级具有 5V 反极性电压处理能力，支持互锁
- 扩展型 SO-6 封装，爬电距离和间隙大于 8.5mm
- 运行结温TJ:–40℃ 至 +150℃
应用领域
- 工业电机控制驱动
- 光伏逆变器
- 工业用电源
- UPS
- 感应加热
