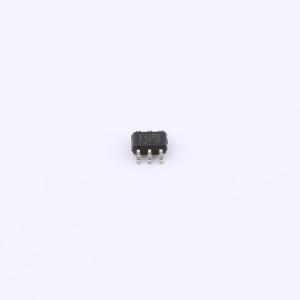

INA185A1IDCKR

INA185电流检测放大器专为对成本敏感且空间受限的应用而设计。该器件是一款双向电流检测放大器（也称为电流分流监测器），可在-0.2 V至+26 V的共模电压下检测电流检测电阻两端的电压降，且与电源电压无关。INA185集成了匹配电阻增益网络，有四种固定增益器件选项：20 V/V、50 V/V、100 V/V或200 V/V。这种匹配增益电阻网络可将增益误差降至最低，并减少温度漂移。

INA185采用2.7 V至5.5 V的单电源供电。该器件的最大电源电流为260 μA，具有高转换速率和带宽，使其成为许多电源和电机控制应用的理想选择。

INA185提供行业标准的SC70封装和低外形6引脚SOT - 563封装。SOT - 563封装的尺寸仅为2.56 mm²（包括器件引脚）。所有器件选项的工作温度范围为-40°C至+125°C。

• 提供SC70和SOT - 563封装
• SC70与现有解决方案兼容
• SOT - 563的占位面积比SC70小39%
• SOT - 563尺寸为1.6 mm × 1.6 mm × 0.55 mm
• 共模范围（VCM）：-0.2 V至+26 V
• 高带宽：350 kHz（A1器件）
• 失调电压：
• 在VCM = 0 V时，最大为±55 μV
• 在VCM = 12 V（A4器件）时，最大为±100 μV
• 输出压摆率：2 V/μs
• 双向电流检测能力
• 精度：
• 最大增益误差（A1、A2、A3）：±0.2%
• 最大失调漂移：0.5 μV/°C
• 增益选项：
• 20 V/V（A1器件）
• 50 V/V（A2器件）
• 100 V/V（A3器件）
• 200 V/V（A4器件）
• 静态电流：最大260 μA

• 电机控制
• 电池监测器和平衡器
• 电源管理
• 照明控制
• 太阳能逆变器
