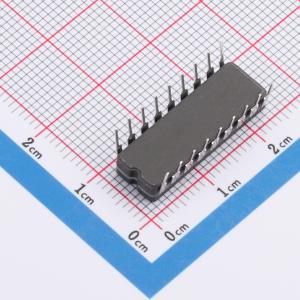

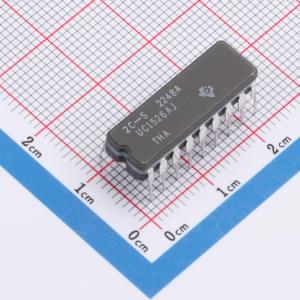

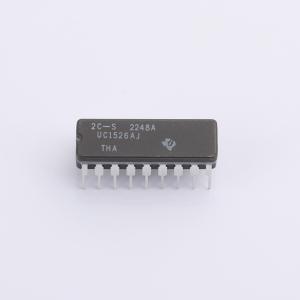

温馨提醒：图片仅供参考，商品以实物为准
UC1526AJ
集成调节脉宽调制器，具有低电源电流、高精度带隙基准、欠压锁定、可编程软启动和热关断保护等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC1526AJ
- 商品编号
- C22428077
- 商品封装
- CDIP-18
- 包装方式
- 管装
- 商品毛重
- 12.533333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 7V~35V | |
| 开关频率 | 1Hz~600kHz | |
| 输出电流 | 100mA | |
| 耗散功率(Pd) | 3000mW；1000mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 49% | |
| 功能特性 | 过流保护(OCP)；软启动；过热保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -55℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 4.9V~5.1V |
商品概述
UC1526A系列是高性能脉宽调制器电路，旨在直接替代所有应用中同等的非“A”版本。通过多项重大改进提升了高频操作性能，包括：更精确的振荡器，最小死区时间更短；减少了电路延迟（特别是在电流限制方面）；改进了输出级，交叉导通电流可忽略不计。其他改进包括采用了精密带隙基准发生器，降低了整体电源电流，并增加了热关断保护功能。
除了这些改进，UC1526A系列还保留了欠压锁定、软启动、数字电流限制、双脉冲抑制逻辑和可调死区时间等保护功能。为便于接口连接，所有数字控制端口均与TTL兼容，采用低电平有效逻辑。
通过将VIN、VC和VREF连接到精确的5V输入电源，“逻辑电平”应用可以实现5V（5V）操作。如需更多信息，请咨询厂家。
商品特性
- 降低电源电流
- 振荡器频率可达600kHz
- 精密带隙基准
- 7至35V工作电压
- 双200mA源/灌输出
- 最小输出交叉导通
- 双脉冲抑制逻辑
- 欠压锁定
- 可编程软启动
- 热关断
- TTL/CMOS兼容逻辑端口
- 5V工作电压（VIN = VC = VREF = 5.0V）
应用领域
- 电压基准：UC1526A的基准稳压器基于精密带隙基准，内部调整精度为±1%。该电路在电源电压高于+7V时完全工作，并在+5.0V下为外部电路提供高达20mA的负载电流。在需要额外电流的系统中，可以使用外部PNP晶体管来增加可用电流。应使用坚固的低频音频型晶体管，并且PWM和晶体管之间的引线长度应尽可能短，以降低振荡风险。即便如此，某些类型的晶体管可能需要集电极 - 基极电容来保持稳定性。如果所选器件保持高电流增益，则可以获得高达1A的负载电流，并具有出色的稳压性能。
