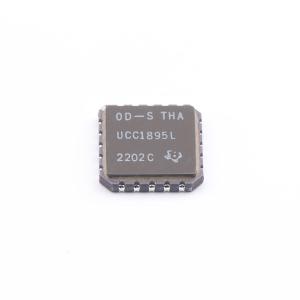

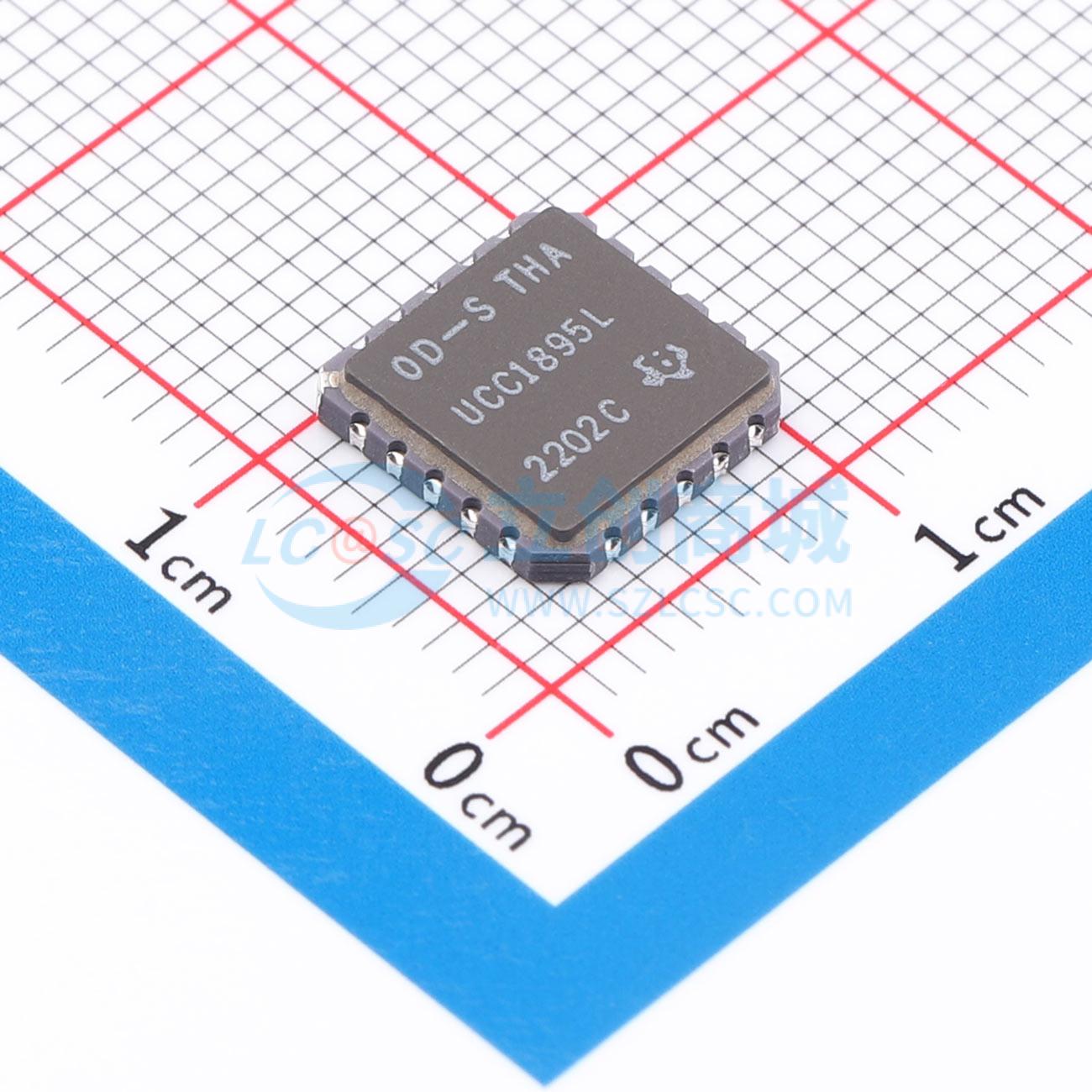

温馨提醒：图片仅供参考，商品以实物为准

UCC1895L

10V~16.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 通过相移切换一个半桥相对于另一半桥来实现对全桥功率级的控制。该器件支持恒定频率脉冲宽度调制和谐振零电压开关，可在高频下提供高效率。该器件既可用作电压模式控制器，也可用作电流模式控制器。在保留了UC3875/6/7/8系列和UC3879的功能的同时，还改进了该控制器系列，使其具有增强的控制逻辑、自适应延迟设置和关断功能等附加功能。由于采用BCDMOS工艺制造，因此与双极型同类器件相比，工作电流要小得多。最大时钟频率为1MHz。
品牌名称: TI(德州仪器)
商品型号: UCC1895L
商品编号: C22428059
商品封装: LCCC-20(8.9x8.9)
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

	属性	参数值
	拓扑结构	全桥式
	功能特性	同步整流驱动；轻载高效模式；可调软启动；欠压保护(UVP)；过流保护(OCP)
	工作温度	-55℃~+125℃
	输出电压	5V

商品概述

UCCx895 是一款 BiCMOS 高级相移 PWM 控制器。UCC3895 通过相移切换一个半桥相对于另一半桥来实现对全桥功率级的控制。该器件支持恒定频率脉冲宽度调制和谐振零电压开关，可在高频下提供高效率。该器件既可用作电压模式控制器，也可用作电流模式控制器。UCC3895 在保留了 UC3875/6/7/8 系列和 UC3879 的功能的同时，还改进了该控制器系列，使其具有增强的控制逻辑、自适应延迟设置和关断功能等附加功能。由于该器件采用 BCDMOS 工艺制造，因此与双极型同类器件相比，它的工作电流要小得多。UCC3895 的最大时钟频率为 1MHz。

商品特性

可编程输出接通延迟
自适应延迟设置
双向振荡器同步
电压模式、峰值电流模式或平均电流模式控制
通过单个引脚实现可编程的软启动、软停止和芯片禁用
0%至100%占空比控制
7MHz 误差放大器
工作频率高达1MHz
500kHz 下典型工作电流为 5mA
UVLO期间具有 150μA 的极低工作电流

应用领域

相移全桥转换器
离线、电信、数据通信和服务器
分布式电源架构
高密度电源模块

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10V~16.5V
	开关频率	473kHz~527kHz
	输出电流	100mA
	最大占空比	100%
