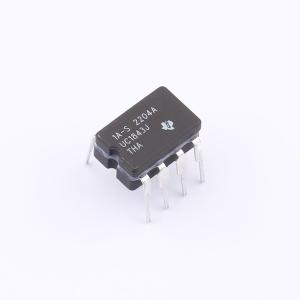

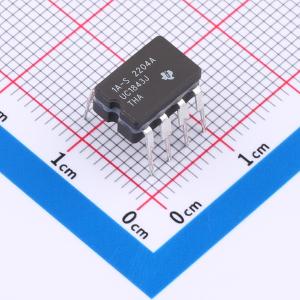

UC1843J

描述: 提供了实现离线式或直流/直流固定频率电流模式控制方案所需的特性，并使用了最少的外部元件。内部实现的电路包括欠压锁定 (UVLO)，其特点是启动电流小于 1mA，且精密基准用于调整误差放大器处的准度性。其它内部电路包括用于提供锁存操作的逻辑、提供电流限制控制的脉宽调制 (PWM) 比较器以及设计用于拉取或灌入高峰值电流的图腾柱输出级。当输出级处于关闭状态时，设计用于驱动 N 沟道 MOSFET 的输出级为低电平。提供了多种封装选项、温度范围选项、最大占空比选择、导通和关断阈值以及迟滞范围选择。具有较高导通或关断迟滞的器件是离线电源的不错选择，而具有较窄迟滞范围的器件则是为直流/直流应用而设计。
品牌名称: TI(德州仪器)
商品型号: UC1843J
商品编号: C22427981
商品封装: CDIP-50
包装方式: 管装
商品毛重: 1.62克(g)

商品参数

商品概述

UCx84x 系列控制集成电路提供了实现离线式或直流/直流固定频率电流模式控制方案所需的特性，并使用了最少的外部元件。内部实现的电路包括欠压锁定(UVLO)、其特点是启动电流小于 1mA ，且精密基准用于调整误差放大器处的准度性。其它内部电路包括用于提供锁存操作的逻辑、提供电流限制控制的脉宽调制(PWM) 比较器以及设计用于拉取或灌入高峰值电流的图腾柱输出级。当输出级处于关闭状态时，设计用于驱动 N 沟道 MOSFET 的输出级为低电平。

UCx84x 系列提供了多种封装选项、温度范围选项、最大占空比选择、导通和关断阈值以及迟滞范围选择。具有较高导通或关断迟滞的器件是离线电源的不错选择，而具有较窄迟滞范围的器件则是为直流/直流应用而设计。UC184x 器件指定的工作温度为 -55°C 至 125°C ，UC284x 系列指定的工作温度为 – 40°C 至 85°C ，而 UC384x 系列指定的工作温度为 0°C 至 70°C 。

商品特性

针对离线和 DC-DC 转换器进行了优化
低启动电流 (< 1mA)
自动前馈补偿
逐脉冲电流限制
增强型负载响应特性
带有迟滞的欠压锁定
双脉冲抑制
高电流图腾柱输出
内部调整的带隙参考
高达 500kHz 的运行频率
具有低输出电阻的误差放大器

应用领域

任意极性的开关稳压器
变压器耦合的 DC-DC 转换器

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	12V~28V
	输出电压	-
	输出电流	200mA
	开关频率	100kHz~500kHz
	工作温度	-55℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
