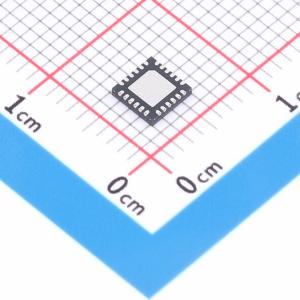

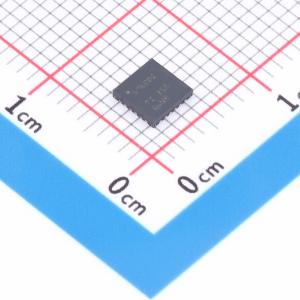

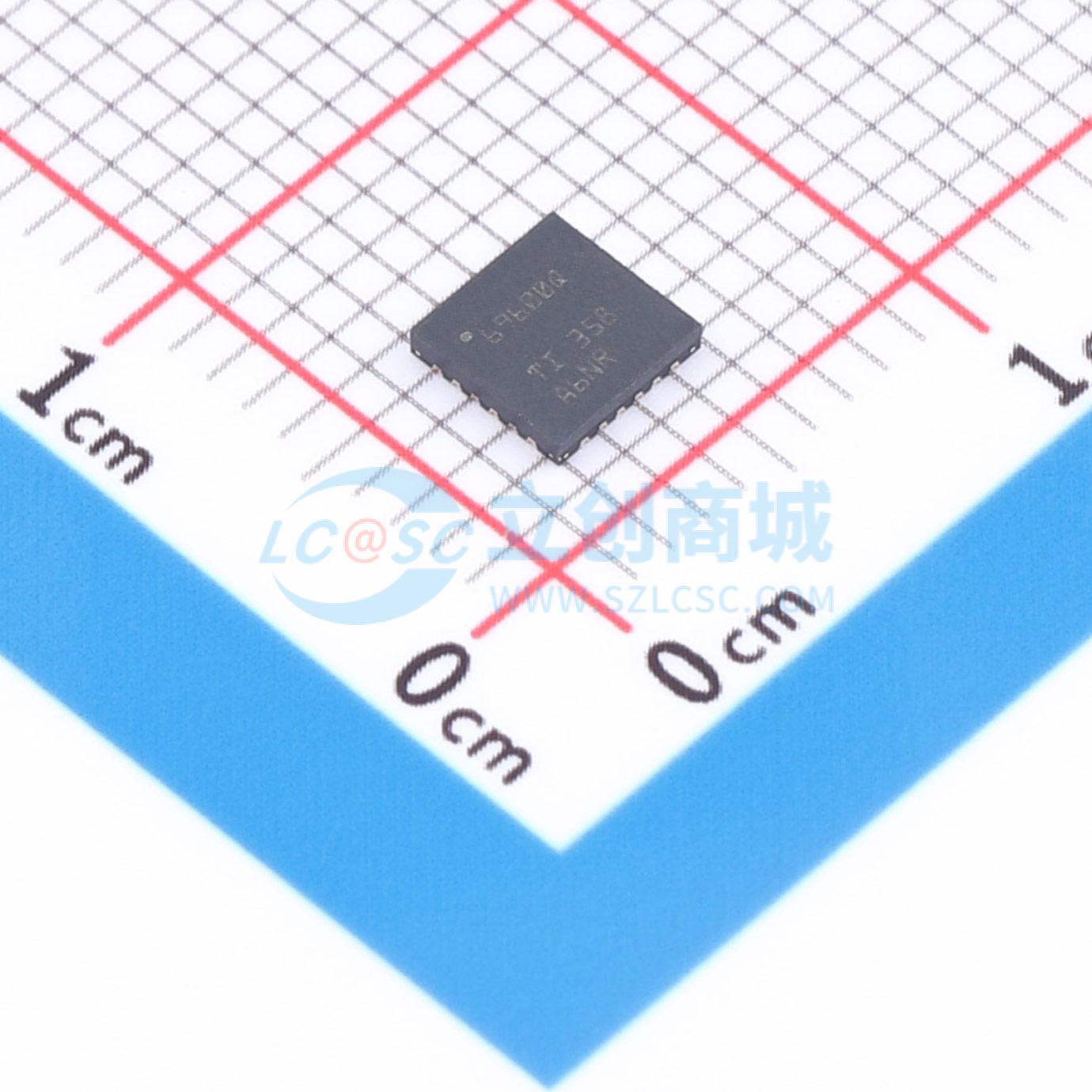

TLC69600QRTWRQ1

商品参数

参数完善中

TLC696x0-Q1是一款扫描MOSFET控制器，与电流吸收驱动器TLC696x2/4/8-Q1兼容，可实现2/4/8倍时分复用控制。每个器件集成了16个恒流吸收器，用于控制多达8个扫描MOSFET。该器件具备消鬼影功能，可消除上侧鬼影。

为优化系统效率，该器件配备了自适应裕量电压控制方案，可直接控制DC/DC。只需将串行链中最后一个器件的FB引脚连接到DC/DC，即可实现简化的系统布局。该器件还集成了最小亮度更新延迟、黑插入和VRR功能，以提高显示质量。

TLC696x0-Q1有三个错误标志：LED开路检测（LOD）、LED短路检测（LSD）和热关断检测（TSD），用于诊断。该器件实现了两种回读选项，包括UART/INT和SOUT/CLK_O，可通过寄存器进行编程。

符合汽车应用的AEC-Q100标准：
- 器件温度等级1：环境温度TA为 -40°C至 +125°C
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
具备功能安全能力：
- 提供文档以辅助功能安全系统设计
全阵列局部调光拓扑：
- 支持多达1024个器件级联
工作电压VCC范围：3V至5.5V
灵活的P-MOSFET驱动选项：
- 最大通道电流/电压：
  - 30mA / 20V：TLC69600-Q1
  - 60mA / 20V：TLC69610-Q1
  - 30mA / 50V：TLC69650-Q1
  - 60mA / 50V：TLC69660-Q1
- 全局8位最大电流（MC）设置
- 单个8位通道电流（CC）设置
高速菊花链接口：
- I/O电压兼容：1.8V / 3.3V
- 数据传输速率：高达20MHz
EMI增强：
- 可编程接口驱动能力
诊断功能：
- 器件热关断检测
- 报告接口选项：
  - UART和中断引脚（INT）
  - 两线输出：CLK_O和SOUT
