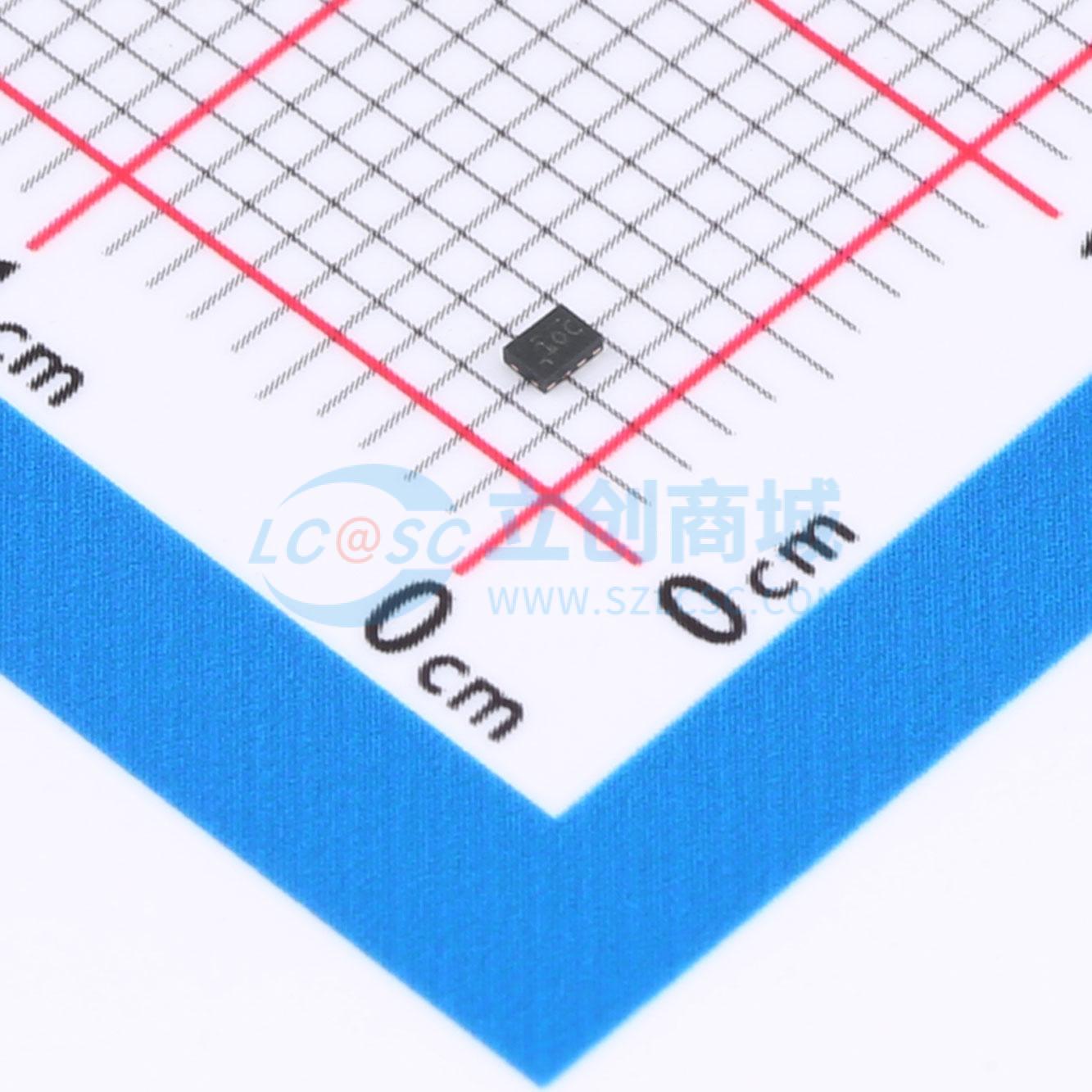

温馨提醒：图片仅供参考，商品以实物为准

TCA39416DTWR

具有上升时间加速器的超低电压I3C转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TCA39416是一款具有输出使能(OE)输入以及上升沿和下降沿加速器的2位双向MIPI I3C V1.1.1、I²C、SMBus和SPI电压电平转换器。该器件在A侧和B侧的工作电压范围为0.72V至1.98V，VCCA必须低于VCCB，才能正常运行。有了此限制，该器件能够在典型的1V、1.2V和1.8V电源轨之间进行任何高低逻辑信号电平切换。
品牌名称: TI(德州仪器)
商品型号: TCA39416DTWR
商品编号: C22427941
商品封装: X2SON-8(1x1.3)
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻；自动方向检测；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	SMBus；SPI；I2C；I3C
	芯片类型	电平转换器

商品概述

TCA39416 是一款具有输出使能 (OE) 输入以及上升沿和下降沿加速器的 2 位双向 MIPI I3C v1.1.1、I²C、SMBus 和 SPI 电压电平转换器。该器件在 A 侧和 B 侧的工作电压范围为 0.72V 至 1.98V，VCCA 必须低于 VCCB 才能正常运行。在该限制下，该器件能够在典型的 1V、1.2V 和 1.8V 电源轨之间进行任何高低逻辑信号电平切换。OE 输入引脚的基准为 VCCA，可以直接连接至 VCCA，但也可以承受 1.98V 的电压。用户还可以对 OE 引脚进行控制，将其设置为低电平，使所有 Ax (A1、A2) 和 Bx (B1、B2) 引脚均处于高阻抗状态，从而显著减少静态电流消耗。TCA39416 与 12.5MHz I3C 速度兼容，并且能够通过两个器件支持高速 SPI 应用。它还可在正常 I²C 和 SMBus 配置下为传统的 I2C 总线/SMBus 应用实现双向电压电平转换。TCA39416 在 Ax 和 Bx 上使用内部 10kΩ 上拉电阻器充当高电平保持器，并在总线为高电平时根据各自的 VCC 电压启用。

商品特性

适用于 I3C、I²C、SMBus 和 SPI 应用的 2 位双电源双向转换器
在无方向引脚的情况下提供双向电压转换
高阻抗输出 Ax 和 Bx 引脚（当 OE = 0V 或 VCC = 0V 时）
Ax和Bx引脚上配有内部 10kΩ 上拉电阻器
A端口和B端口上的电压均为0.72V至1.98V；VCCA ≤ VCCB
与MIPI I3C兼容、支持高达12.5MHz的速度
兼容JEDEC I3C模块边带总线规范(JESD403)
VCC 隔离特性:如果任何一个 VCC 输入接地 (GND)，则 A 端口和 B 端口均处于高阻抗状态
无需电源定序:VCCA 或 VCCB 均可优先斜升
低至 2.5μA 的 Ioff（当 VCCA 或 VCCB = 0V 时）
OE 输入可直接连接至 VCCA, 也可通过 GPIO 进行控制
闩锁性能超过 100mA, 符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
4000V人体放电模型(A114-B)
1500V 充电器件模型 (C101)

应用领域

服务器
可穿戴设备
个人电子产品

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	26Mbps
	工作电压(VCCA)	720mV~1.98V
	工作电压(VCCB)	720mV~1.98V
	每个电路通道数	2
	输出类型	三态
